Pengikat Die Pembungkusan Tahap Panel Ketepatan Tinggi

HY-PD12Die Bonder ialah sistem ikatan acuan peringkat panel berketepatan tinggi yang direka khusus untuk proses pembungkusan termaju FOWLP/PLP, digunakan secara meluas dalam cip pengkomputeran/AI berprestasi tinggi, peranti RF 5G/mmWave, penyelesaian SiP dan panel paparan Mini/Mikro LED.

  • Jenama :

    HYRNUS
  • Nombor Item :

    HY-PD12
  • Pesanan (MOQ) :

    1 Set
  • Waranti :

    One-Year Warranty and Lifetime Maintenance
  • Pembayaran :

    T/T
  • Masa Utama :

    7-35 Days
  • Asal Produk :

    China
  • Pengikat Die Pembungkusan Tahap Panel Ketepatan Tinggi

    Pengenalan Produk

    HY-PD12 Mesin Pasang Mati mencapai kitaran ikatan 250 ms dengan daya pemprosesan 14K UPH, memberikan ketepatan X/Y ±25 μm dan ketepatan putaran ≤ ±3°. Sistem ini mengendalikan wafer 12" dengan saiz cip dari 0.2 × 0.2 mm hingga 3 × 3 mm dan ketebalan cip ≥100 μm, menyokong saiz substrat 340 × 340 mm dengan ketebalan 0.2–4 mm. Dilengkapi dengan kamera 1280 × 1024 piksel yang menawarkan ketepatan pengecaman 2.4 μm, sistem ini mempunyai kaedah pemetik permukaan dengan daya pemetik 30–250 g, perjalanan ikatan 350 × 350 mm, dan mencapai ketepatan kedudukan ±2 μm dan kebolehulangan ±1 μm. Beroperasi pada 220V / 50Hz dengan kuasa undian 1.0 kW dan memerlukan udara termampat 0.6–1.0 MPa, HY-PD12 memberikan prestasi ketepatan tinggi yang andal untuk integrasi heterogen dan interkoneksi berketumpatan tinggi dalam pembuatan elektronik generasi akan datang.

    Spesifikasi Teknikal

    ParameterP8P12P8 ProP12 ProP12 Maks
    Sistem PengoperasianWindows 7
    Kitaran Ikatan (ms)2002505001000
    UPH18k14k6-8k3-5k
    Ketepatan X/Y (μm)±25±15
    Ketepatan Putaran (°)≤±3≤±0.5
    Saiz Wafer8"12"8"12"12"
    Saiz Cip (mm)0.2x0.2~3x31x1~6x6
    Ketebalan Cip (μm)≥100
    Saiz Substrat (mm)500x200340x340685x650
    Ketebalan Substrat (mm)0.2-40.2-2
    Resolusi Imej1280x10242592x1944
    Ketepatan Pengecaman2.4μm1.2μm
    Kaedah PilihPermukaanPermukaan+Jajar
    Daya Petik (g)30-25020-250
    Perjalanan Ikatan (mm)510x210350x350700x660
    Ketepatan Kedudukan (μm)±2±1
    Kebolehulangan (μm)±1
    Voltan220V/50Hz
    Udara Mampat (MPa)0.6-1.0
    Input Vakum (KPa)-0.6~-1.0
    Kuasa (kW)0.811.21.351.35

    Senario Aplikasi

    Pengikat acuan pakej peringkat panel ini khusus untuk proses pembungkusan termaju FOWLP/PLP. Ia digunakan secara meluas dalam pelekat acuan cip pengkomputeran/AI berprestasi tinggi, peranti RF Gelombang 5G/mm, penyelesaian SiP/sistem-dalam-pakej dan panel paparan Mini/Mikro LED, yang membolehkan penyepaduan heterogen dan sambungan ketumpatan tinggi untuk elektronik generasi akan datang.

    Butiran Produk

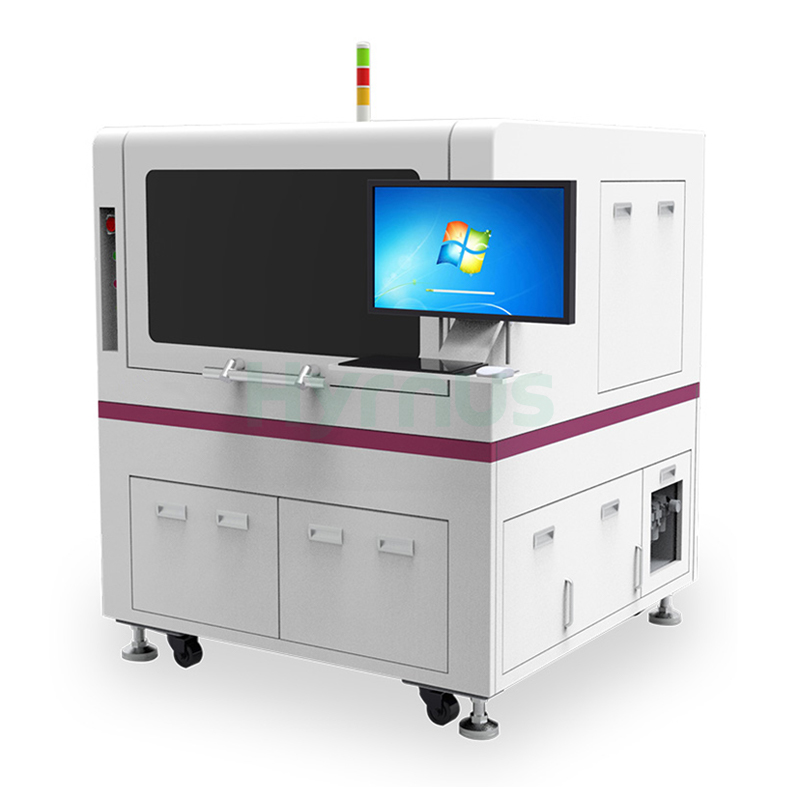

    die bonder
