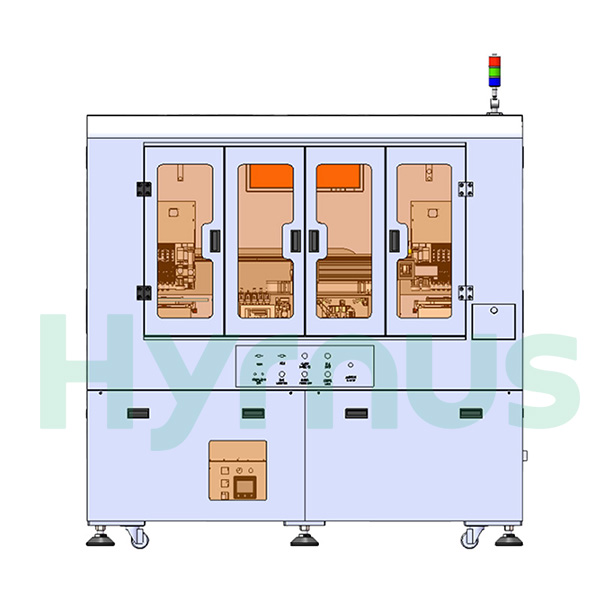

Pengikat Eutektik Berprestasi Tinggi untuk Semikonduktor

Sistem ikatan acuan berketepatan tinggi ini menampilkan kepala ikatan linear dengan fungsi berbilang muncung, platform penentukuran sudut dengan konfigurasi dwi-stesen dan sistem pembetulan sudut cip automatik berketepatan tinggi. Sistem pemanasan denyut membolehkan pemanasan dan penyejukan pantas, manakala peringkat eutektik menawarkan pelarasan dan penentukuran automatik paksi XY. Peringkat wafer menyokong cincin wafer berkembar pada setiap sisi dengan pin ejektor untuk mengangkat dan menukar antara cincin. Motor linear tanpa besi berketepatan tinggi digunakan merentasi peringkat penentukuran, peringkat eutektik dan peringkat pemindahan kepala ikatan untuk kawalan gerakan yang unggul. Jaminan kualiti dipastikan melalui pengesanan acuan yang hilang, pengesanan penyumbatan muncung, pemeriksaan pra-eutektik untuk serpihan atau kecacatan serius dan pemeriksaan pasca ikatan untuk penempatan dan pengesahan sudut. Sistem ini menyokong cincin wafer 6 inci dan lebih kecil, serasi dengan dulang wafel 2 inci dan 4 inci (saiz lain boleh disesuaikan) dan menggabungkan perlindungan anti-perlanggaran kuasa mati tanpa memerlukan UPS.

Spesifikasi Teknikal

No	Kategori	Parameter	Spesifikasi
1. Maklumat Umum		Sistem Pengoperasian	Windows 7
		Bahasa yang Disokong	Bahasa Cina / Bahasa Inggeris
		UPH	300 PCS/H (bergantung pada masa proses eutektik dan proses produk pelanggan)
2. Ketepatan		Ketepatan Ikatan Dadu X/Y	±5 μm (tidak termasuk ralat fotomask dan bahan mentah)
		Ketepatan Sudut	±0.5°
		Jenis Kepala Ikatan	Kepala ikatan acuan ketepatan tinggi linear
3. Kelajuan		Masa Kitaran Tunggal (3 cip)	36 saat
4. Sistem Penglihatan		Resolusi Kamera	1280 × 1024 piksel
		Fungsi Pemeriksaan	Sistem penglihatan kecerdasan tinggi, menyokong pemeriksaan automatik bentuk, kedudukan dan pemeriksaan pasca-ikatan
5. Keserasian		Keserasian Sistem	Menyokong pelbagai format peta
		Penyesuaian	Keterbukaan yang tinggi, boleh disesuaikan mengikut keperluan pelanggan yang berbeza
6. Dimensi & Berat		Saiz Cincin Wafer	6 inci (serasi dengan dulang wafel 2" dan 4"; saiz lain boleh disesuaikan)
		Saiz Acuan	6 mil × 6 mil ~ 100 mil × 100 mil
		Dimensi Peralatan (P×L×T)	1700 × 900 × 1850 mm
		Berat Peralatan	1600 kg (berat akhir tertakluk kepada produk sebenar)
7. Utiliti		Udara Mampat	5–6 kgf/cm²

Butiran Produk

Soalan Lazim

Apakah UPH tipikal untuk HY-ED003?

HY-ED003 mencapai UPH kira-kira 300 unit sejam. Sila ambil perhatian bahawa daya pemprosesan sebenar bergantung pada masa proses eutektik dan keperluan produk pelanggan tertentu.

Apakah ketepatan ikatan bagi pengikat eutektik ini?

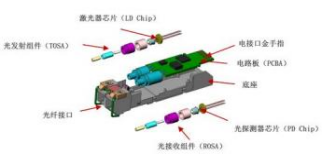

Sistem ini memberikan ketepatan ikatan acuan X/Y sebanyak ±5 μm (tidak termasuk ralat fototopeng dan bahan mentah) dan ketepatan sudut sebanyak ±0.5°, memastikan penempatan berketepatan tinggi untuk aplikasi pembungkusan optik, optoelektronik dan MCM.

Apakah keupayaan pemeriksaan yang ditawarkan oleh sistem penglihatan ini?

Sistem penglihatan berperingkat tinggi ini menyokong pemeriksaan bentuk dan kedudukan automatik, serta pemeriksaan pasca-ikatan. Pemeriksaan kualiti tambahan termasuk pemeriksaan pra-eutektik untuk serpihan atau kecacatan serius, pengesanan acuan yang hilang dan pengesanan penyumbatan muncung.

 Apakah saiz substrat dan wafer yang disokong oleh sistem ini?

Sistem ini menyokong cincin wafer 6 inci dan lebih kecil, dan serasi dengan dulang wafel 2 inci dan 4 inci. Saiz lain juga boleh disesuaikan. Kepala ikatan linear dengan fungsi berbilang muncung dan platform penentukuran sudut dwi-stesen memberikan fleksibiliti untuk pelbagai keperluan pembungkusan.
