Pengikat Acuan Automatik Sepenuhnya untuk Optoelektronik Ketepatan Ultra Tinggi

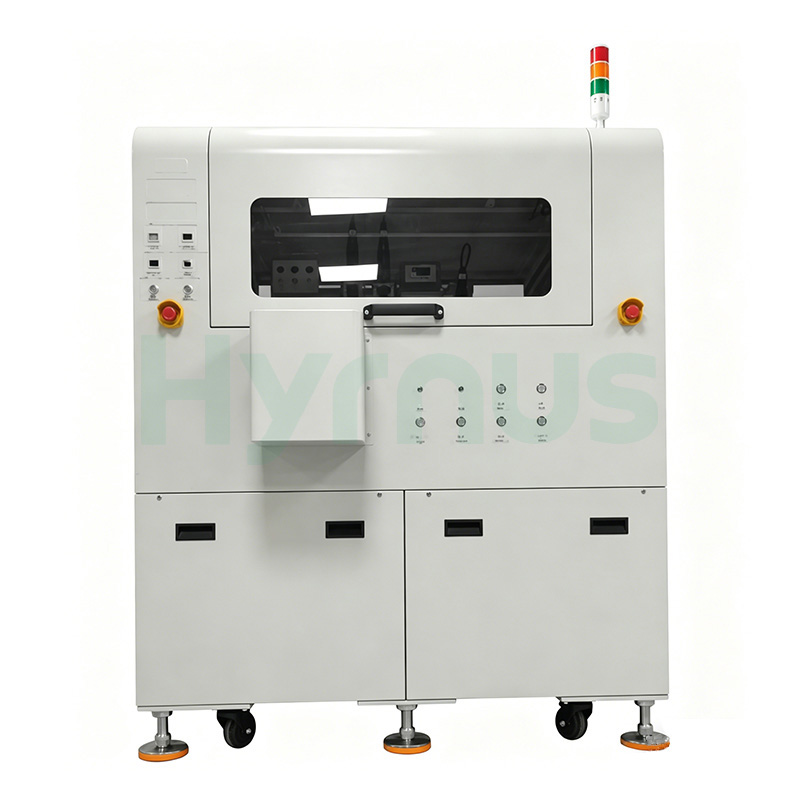

Mesin Ikatan Die HY-DB501 denganDengan ketepatan yang ekstrem sebagai kelebihan terasnya, peralatan ini digunakan secara meluas dalam peranti siri TO, fotodiod, laser, optocoupler, miniLED dan peranti optoelektronik pengguna, menjadikannya amat sesuai untuk pengeluaran produk mewah dalam jumlah tinggi yang memerlukan ketepatan penempatan yang ketat.Seni bina kepala ikatan sebaris dua mengekalkan kestabilan merentasi operasi berterusan, manakala enjin penglihatan pintar menjalankan tiga pusat pemeriksaan—pengesahan permukaan pra-pengeluaran, pengesahan kuantiti dan profil gam, dan pengauditan penjajaran pasca-ikatan—untuk memintas kecacatan sebelum ia menjejaskan integriti pemasangan. Pertukaran PCB automatik menyokong susun atur magazin tunggal dan dua, mengekalkan aliran bahan tanpa pengendali memuat semula. Sistem ini menampung cincin wafer 6 inci dan PCB bersaiz 90×280 mm, dengan pengawetan UV pilihan dan pertukaran cincin wafer automatik yang meluaskan liputan proses. Pencegahan perlanggaran pematian kuasa yang inovatif beroperasi secara bebas daripada UPS, mengurangkan kos peralatan tambahan sambil melindungi perkakas semasa gangguan. Dibina pada Windows 7 dengan sokongan antara muka dwibahasa, HY-DB501 menawarkan kebolehkonfigurasian parametrik untuk pelbagai saiz acuan daripada 6×6 juta hingga 100×100 juta.

Peranti siri TO, fotodiod, laser, optocoupler, miniLED, peranti optoelektronik elektronik pengguna, dsb.

ProdukCiri

Sistem ikatan acuan automatik berketepatan tinggi ini menampilkan pembetulan sudut cip automatik, penukaran PCB automatik (magazine tunggal atau dua), dan pendispensan suhu malar. Jaminan kualiti dipastikan melalui pengesanan acuan yang hilang, pengesanan penyumbatan muncung, pemeriksaan pra-pendispensan, pengesanan jumlah gam dan pemeriksaan pasca-ikatan, dengan kepala ikatan sebaris dua yang memberikan ketepatan ikatan yang tinggi. Ia menyokong cincin wafer 6 inci dan lebih kecil (saiz lain boleh disesuaikan), pengawetan PCB UV pilihan dan perlindungan anti-perlanggaran mati tanpa UPS. Pelbagai konfigurasi dan penyesuaian penuh tersedia.

Spesifikasi Teknikal

No	Kategori	Parameter	Spesifikasi
1. Maklumat Umum		Nama Peralatan	HY-DB501
		Sistem Pengoperasian	Windows 7
		Bahasa yang Disokong	Bahasa Cina / Bahasa Inggeris
		UPH	2K/J (Maks) (berbeza-beza bergantung pada keperluan bahan dan kualiti)
2. Ketepatan		Ketepatan Ikatan Dadu X/Y	±5 μm (tidak termasuk ralat fotomask dan bahan mentah)
		Ketepatan Sudut	±1°
3. Sistem Penglihatan		Resolusi Kamera	1280 × 1024 piksel
		Fungsi Pemeriksaan	Sistem penglihatan kecerdasan tinggi, menyokong pemeriksaan automatik isipadu gam, bentuk, kedudukan dan pemeriksaan pasca-ikatan
4. Automasi		Perubahan PCB Automatik	Ya
		Penukaran Cincin Wafer Automatik	Pilihan
5. Keserasian		Keserasian Sistem	Menyokong pelbagai format peta
		Penyesuaian	Keterbukaan yang tinggi, boleh disesuaikan mengikut keperluan pelanggan yang berbeza
6. Dimensi & Berat		Saiz PCB (L×P, maks)	90 mm × 280 mm
		Saiz Acuan	6 mil × 6 mil ~ 100 mil × 100 mil
		Saiz Cincin Wafer	6 inci (saiz lain boleh disesuaikan)
		Dimensi Peralatan (P×L×T)	1600 × 1000 × 1630 mm
		Berat Peralatan	1050 kg (berat akhir tertakluk kepada produk sebenar)
7. Utiliti		Udara Mampat	5–6 kgf/cm²

Butiran Produk

Soalan Lazim

Apakah UPH maksimum yang boleh dicapai oleh HY-DB501?

HY-DB501 mencapai UPH maksimum 2,000 unit sejam. Sila ambil perhatian bahawa daya pemprosesan sebenar mungkin berbeza-beza bergantung pada ciri-ciri bahan dan keperluan kualiti tertentu.

Apakah ketepatan ikatan acuan bagi sistem ini?

Sistem ini memberikan ketepatan ikatan acuan X/Y sebanyak ±5 μm (tidak termasuk ralat fototopeng dan bahan mentah) dan ketepatan sudut sebanyak ±1°, memastikan penempatan berketepatan tinggi untuk peranti optoelektronik dan semikonduktor.

Apakah jenis pemeriksaan yang disokong oleh sistem penglihatan?

Sistem penglihatan kecerdasan tinggi menyokong pemeriksaan pra-pemberian, pengesanan jumlah dan bentuk gam, pengesahan kedudukan gam dan pemeriksaan pasca-ikatan, memberikan jaminan kualiti yang komprehensif sepanjang proses ikatan.

Bolehkah sistem ini disesuaikan untuk keperluan pengeluaran yang berbeza?

Sistem ini menawarkan keterbukaan yang tinggi dengan pelbagai konfigurasi yang tersedia. Ia menyokong cincin wafer 6 inci (saiz lain boleh disesuaikan), penukaran PCB automatik dengan pilihan magasin tunggal atau dua, penukaran cincin wafer automatik (pilihan) dan fungsi pengawetan PCB UV (pilihan). Penyesuaian tersedia untuk memenuhi keperluan pelanggan tertentu.
