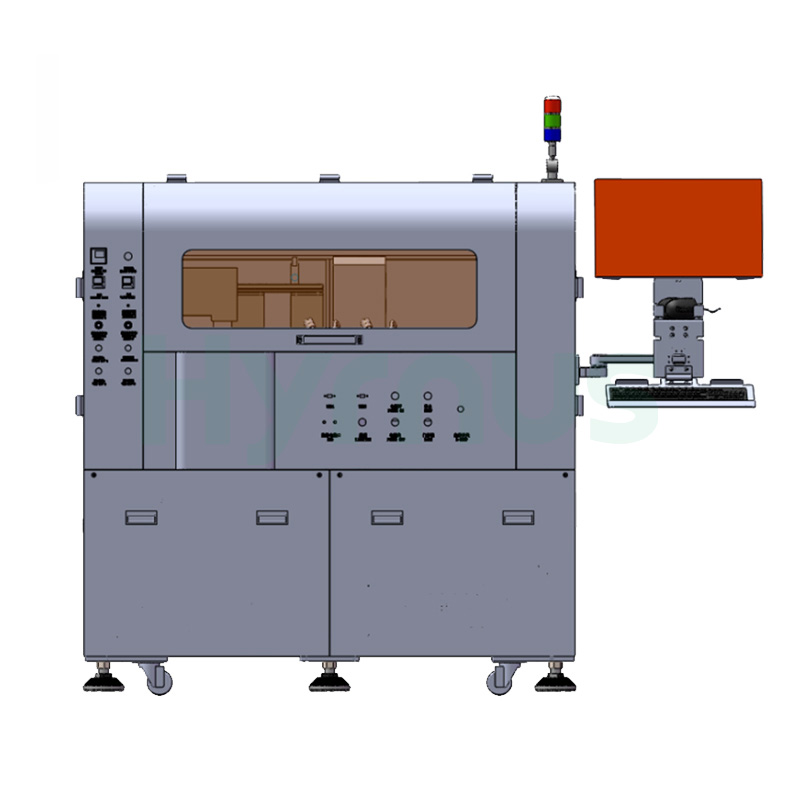

Pengikat Mati HY-DB500 ialah pengikat acuan automatik sepenuhnya yang canggih yang direka bentuk untuk peranti optoelektronik dan pembungkusan semikonduktor berketepatan tinggi. Dibina dengan kestabilan yang luar biasa, kawalan pintar dan seni bina modular, ia sangat sesuai untuk pengeluaran peranti siri TO, fotodiod, laser, optocoupler, miniLED dan komponen optoelektronik pengguna dalam jumlah tinggi.
Jenama :
HYRNUSNombor Item :
HY-DB500Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPengikat Die Automatik Sepenuhnya untuk Pembungkusan Semikonduktor
Pengenalan Produk
Mesin Pasang Mati HY-DB500Mencapai daya pemprosesan sebanyak 6,000 unit sejam dengan ketepatan penempatan XY ±10 μm (boleh dicapai ±8 μm) dan ketepatan sudut ±1°, memastikan pelekatan acuan yang konsisten dan andal untuk aplikasi optik dan elektronik yang mencabar. Kepala ikatan ketepatan tinggi linear memberikan kestabilan yang luar biasa semasa operasi berkelajuan tinggi, manakala sistem penglihatan kecerdasan tinggi melakukan pemeriksaan pra-pembelian yang komprehensif, pengesahan isipadu dan bentuk gam, dan pengesahan penempatan pasca-ikatan—menangkap kecacatan lebih awal dan melindungi hasil hiliran. Sistem ini mempunyai pertukaran PCB automatik dengan pilihan konfigurasi magazin, pertukaran cincin wafer automatik dan fungsi pemuatan/pemunggahan automatik, mengurangkan campur tangan pengendali dengan ketara untuk pengeluaran berterusan yang berterusan. Sesuai dengan cincin wafer 6 inci dan PCB sehingga 280×90 mm, dengan saiz acuan antara 6×6 juta hingga 100×100 juta, HY-DB500 menawarkan fleksibiliti yang luar biasa untuk barisan pemasangan campuran tinggi. Perlindungan anti-perlanggaran kuasa mati yang inovatif menghapuskan keperluan untuk UPS, mengurangkan kos infrastruktur sambil melindungi perkakas dan bahan kerja semasa penutupan yang tidak dijangka. Keupayaan pengawetan UV tambahan dan konfigurasi yang boleh disesuaikan meluaskan lagi liputan aplikasi. Dengan operasi berasaskan Windows 7, antara muka dwibahasa dan keterbukaan yang tinggi untuk penyesuaian, HY-DB500 menyesuaikan diri dengan permintaan pengeluaran yang sentiasa berubah—memberikan ketepatan, produktiviti dan perlindungan pelaburan yang diperlukan oleh profesional pembungkusan optoelektronik.
Ciri-ciri Produk
Spesifikasi Teknikal
| No | Kategori | Parameter | Spesifikasi |
| 1. Maklumat Umum | Nama Peralatan | HY-DB500 | |
| Sistem Pengoperasian | Windows 7 | ||
| Bahasa yang Disokong | Bahasa Cina / Bahasa Inggeris | ||
| UPH | 6K/J (berbeza-beza bergantung pada keperluan bahan dan kualiti) | ||
| 2. Ketepatan | Ketepatan Ikatan XY Die | ±10 μm (boleh dicapai ±8 μm) | |
| Ketepatan Sudut | ±1° | ||
| Jenis Kepala Ikatan | Kepala ikatan acuan ketepatan tinggi linear | ||
| 3. Sistem Penglihatan | Resolusi Kamera | 1280 × 1024 piksel | |
| Fungsi Pemeriksaan | Menyokong pemeriksaan automatik isipadu, bentuk, kedudukan dan pemeriksaan pasca-ikatan gam | ||
| 4. Automasi (Pilihan) | Perubahan PCB Automatik | Ya | |
| Penukaran Cincin Wafer Automatik | Ya | ||
| 5. Keserasian | Keserasian | Menyokong pelbagai format peta | |
| Penyesuaian | Keterbukaan yang tinggi, boleh disesuaikan mengikut keperluan pelanggan | ||
| 6. Dimensi & Berat | Saiz PCB (P×L, maks) | 280 mm × 90 mm (saiz lain boleh disesuaikan) | |
| Saiz Cincin Wafer | 6 inci (saiz lain boleh disesuaikan) | ||
| Saiz Acuan | 6 mil × 6 mil ~ 100 mil × 100 mil | ||
| Dimensi Peralatan (P×L×T) | 1600 × 1000 × 1630 mm | ||
| Berat Peralatan | 1050 kg (berat akhir tertakluk kepada produk sebenar) | ||
| 7. Utiliti | Udara Mampat | 5–6 kgf/cm² | |
Butiran Produk
Soalan Lazim
HY-DB500 memberikan daya pemprosesan maksimum sebanyak 6,000 unit sejam, dengan ketepatan penempatan XY ±10 μm (boleh dicapai ±8 μm) dan ketepatan sudut ±1°. Gabungan kelajuan dan ketepatan ini menjadikan sistem ini sesuai untuk pemasangan optoelektronik volum tinggi di mana kedua-dua produktiviti dan integriti penempatan adalah kritikal.
Sistem ini menyokong pelbagai peranti optoelektronik termasuk komponen siri TO, fotodiod, laser, optocoupler dan miniLED, serta optoelektronik pengguna umum. Ia menampung saiz acuan dari 6×6 mil hingga 100×100 mil, cincin wafer 6 inci dan PCB sehingga 280×90 mm. Saiz cincin wafer dan dimensi PCB lain boleh disesuaikan untuk memenuhi keperluan pengeluaran tertentu.
Sistem penglihatan kecerdasan tinggi ini menjalankan tiga fungsi pemeriksaan kritikal: pemeriksaan pra-pengeluaran untuk mengesan serpihan atau kecacatan pada PCB sebelum penggunaan pelekat, pengesanan jumlah gam untuk mengesahkan isipadu dan kehadiran, dan pemeriksaan pasca-ikatan untuk mengesahkan kedudukan dan sudut penempatan acuan. Jaminan kualiti gelung tertutup ini memastikan kecacatan dikenal pasti dengan segera, menghalang pemasangan yang rosak daripada berkembang ke peringkat hiliran.
HY-DB500 menggabungkan fungsi perlindungan anti-perlanggaran mati kuasa yang inovatif yang beroperasi tanpa memerlukan bekalan kuasa tidak terganggu (UPS). Semasa gangguan bekalan kuasa yang tidak dijangka, sistem ini menghalang perlanggaran antara kepala ikatan dan bahan kerja, melindungi perkakas berharga dan pemasangan yang diproses sebahagiannya daripada kerosakan. Ini mengurangkan kos pembaikan, meminimumkan kelewatan permulaan semula dan menghapuskan perbelanjaan infrastruktur UPS—memberikan kelebihan operasi dan kewangan.
