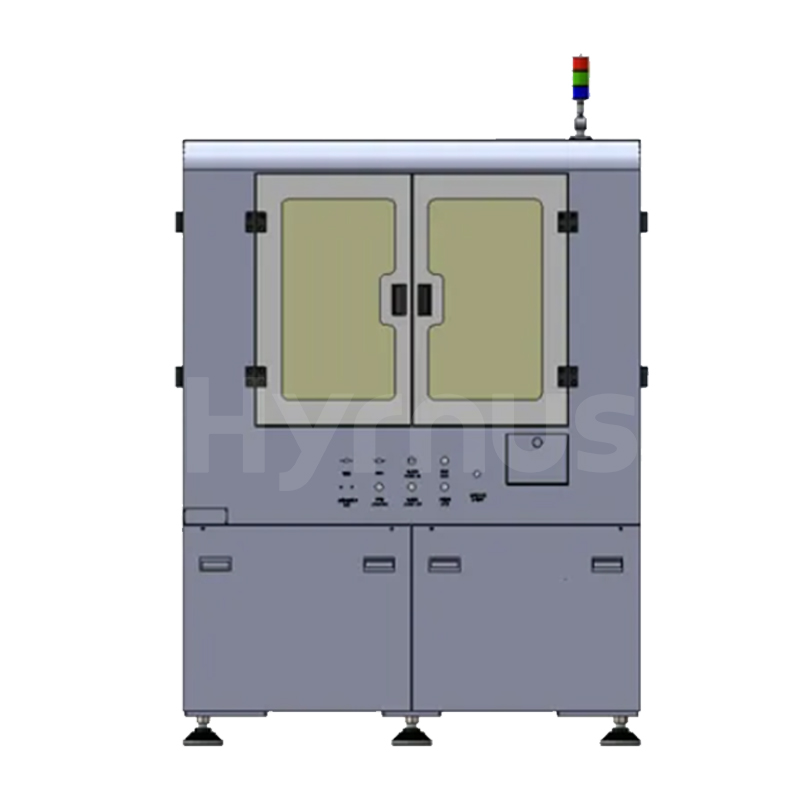

Ikatan Eutektik Ketepatan Tinggi untuk Komunikasi Optik

Sistem pembetulan sudut cip automatik berketepatan tinggi

Fungsi pemuatan/pemunggahan automatik (pilihan)

Sistem pemanasan eutektik (±10°C)

Fungsi pelarasan automatik paksi XY peringkat eutektik

Peringkat pemanasan eutektik dwi-stesen untuk kecekapan peralatan yang lebih baik

Pengesanan acuan yang hilang

Pengesanan penyumbatan muncung

Mikroskop pemeriksaan pemerhatian / tiub kanta

Fungsi pemakanan flip 90°

Reka bentuk kepala ikatan dwi linear untuk ketepatan ikatan acuan yang tinggi

Pemeriksaan pra-eutektik: pemeriksaan serpihan atau kecacatan serius pada bahan TO6

Pemeriksaan pasca-ikatan: memeriksa penempatan dan sudut acuan

Menyokong cincin wafer 6 inci dan lebih kecil (saiz lain boleh disesuaikan)

Fungsi perlindungan anti-perlanggaran mati kuasa (teknologi baharu, tiada UPS diperlukan)

Pelbagai konfigurasi tersedia untuk memenuhi permintaan pasaran yang berbeza; boleh disesuaikan mengikut keperluan

Spesifikasi Teknikal



No	Kategori	Parameter	Spesifikasi
1. Maklumat Umum		Sistem Pengoperasian	Windows 7
		Bahasa yang Disokong	Bahasa Cina / Bahasa Inggeris
		UPH	1000 PCS/H (bergantung pada masa proses eutektik dan proses produk pelanggan)
2. Ketepatan		Ketepatan Ikatan Dadu X/Y	±10 μm (tidak termasuk ralat fotomask dan bahan mentah)
		Ketepatan Sudut	±1°
		Jenis Kepala Ikatan	Kepala ikatan acuan ketepatan tinggi linear
3. Automasi		Pemuatan/Pemunggahan Automatik	Ya
4. Sistem Penglihatan		Resolusi Kamera	1280 × 1024 piksel
		Fungsi Pemeriksaan	Sistem penglihatan kecerdasan tinggi, menyokong pemeriksaan automatik bentuk, kedudukan dan pemeriksaan pasca-ikatan
5. Keserasian		Keserasian Sistem	Menyokong pelbagai format peta
		Penyesuaian	Keterbukaan yang tinggi, boleh disesuaikan mengikut keperluan pelanggan yang berbeza
6. Jenis Bahan		TO56, TO38, TO9, dll. (memerlukan pertukaran)
7. Dimensi & Berat		Saiz Cincin Wafer	6 inci (saiz lain boleh disesuaikan)
		Saiz Acuan	6 mil × 6 mil ~ 100 mil × 100 mil
		Dimensi Peralatan (P×L×T)	1600 × 1245 × 1850 mm
		Berat Peralatan	1600 kg (berat akhir tertakluk kepada produk sebenar)
8. Utiliti		Udara Mampat	5–6 kgf/cm²
