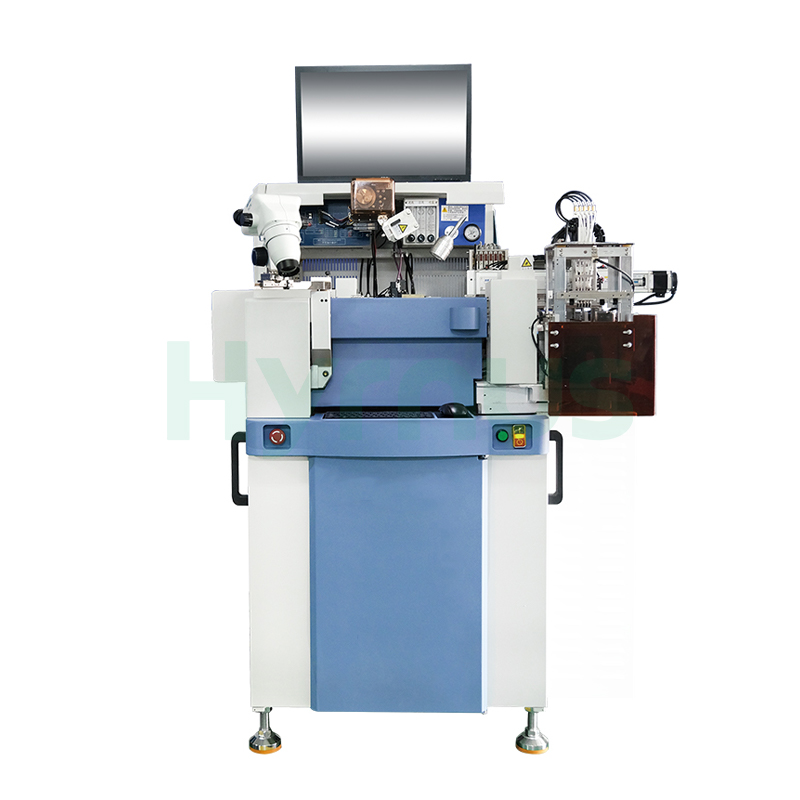

HY-WB400/HY-WB400P Mesin Ikatan Wayar ialah sistem ikatan dawai pemegang kerja yang boleh dicondongkan dan diputar yang direka untuk sambungan berbilang satah dalam pembungkusan peranti komunikasi optik. Ia mempunyai pengendalian bahan automatik, lekapan yang boleh disesuaikan, laluan optik yang boleh diprogramkan dan sistem pemacu langsung XYZR berketepatan tinggi. Dengan pertukaran pantas dan PR Look Ahead, ia memberikan UPH yang tinggi dan prestasi pengeluaran yang cekap.
Jenama :
HYRNUSNombor Item :
HY-WB400 / HY-WB400PPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Ikatan Wayar Komponen Komunikasi Optik Pengikat Bola Semikonduktor
Pengenalan Produk
HY-WB400/HY-WB400PMesin Ikatan Wayar ialah produk yang menampilkan pemegang kerja boleh condong/putar, yang direka khusus untuk lebih sesuai dengan proses interkoneksi berbilang satah antara cip dan pin dalam pengeluaran komponen komunikasi optik. Ia diiktiraf sebagai salah satu peralatan utama dalam pembungkusan dan pembuatan komponen komunikasi optik.
Ciri-ciri
| Tidak. | Ciri |
| 1 | Sistem pengendalian dan pengapit bahan yang cekap, pemuatan dan pemunggahan automatik, majalah dan lekapan yang boleh disesuaikan berdasarkan produk pelanggan |
| 2 | Sistem laluan optik boleh atur cara |
| 3 | Sistem pacuan terus XYZR yang cekap dan berketepatan tinggi |
| 4 | Pertukaran produk yang cepat, kurang daripada 30 minit |
| 5 | Fungsi PR Look Ahead, kecekapan pengeluaran (UPH) tertinggi di pasaran >1K @ 4-wayar TO56 |
Spesifikasi Teknikal
| Tidak. | Parameter | Spesifikasi |
| 1. | Pemegang Kerja (Boleh Disesuaikan) | |
| 2. | Perjalanan Pemegang Kerja Z | 17 mm |
| 3. | Suhu Pemanas | Suhu bilik ~ 300°C |
| 4. | Julat XY Pemegang Kerja | 72 mm × 46 mm |
| 5. | Sistem Pengoperasian | Tingkap |
| 6. | Perjalanan Ikatan | 60 mm × 45 mm |
| 7. | Padang Pad Ikatan Min | 45 μm |
| 8. | Ketepatan Ikatan | ±3 μm @ 3σ |
| 9. | Diameter Wayar | 18 µm ~ 50 µm |
| 10. | Panjang Wayar Maksimum | 7 mm |
| 11. | Ketinggian Gelung Min | 60 μm |
| 12. | Ketepatan Ketinggian Gelung | ±25.4 µm |
| 13. | Ayunan Wayar | ±25 μm |
| 14. | Kawalan Gelung | Boleh diprogramkan sepenuhnya |
| 15. | Laluan Optik | 2~4 / 1.6~3.6 zum berterusan, fokus automatik boleh atur cara |
| 16. | Kelajuan Ikatan Standard | TO56 UPH >1K @ 4-wayar (3 gelung putaran) |
| 17. | Toleransi Kedudukan Cip | X: ±190 μm, Y: ±140 μm |
| 18. | Toleransi Sudut Cip | Putaran ±45° |
| 19. | Kuasa Ultrasonik | 0~2 W |
| 20. | Daya Ikatan | 0~360 g |
| 21. | Voltan Input | AC 220V ± 10% (50 Hz) |
| 22. | Keperluan Udara Mampat | 0.35~1 MPa, kelengkapan udara Φ10 |
| 23. | Berat | Bersih: 700 kg |
| 24. | Penggunaan Udara Berkadaran | 150 L/min @ 0.5 MPa |
| 25. | Dimensi (L×D×T) | 1250 × 950 × 2100 mm |
| 26. | Mod Gelung | Gelung Q / Gelung S / Putar BGA |
| 27. | Ketinggian Plat Pengapit | 5.2 mm |
| 28. | Sudut Satah Boleh Kimpal | 0° / 12° / 90° / 270° |
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Suhu Ambien (Suhu Bilik) | 15°C ~ 30°C |
| 2. | Kelembapan Relatif Ambien | 30% ~ 60% (tiada pemeluwapan) |
| 3. | Getaran | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 4. | Keperluan Kuasa | 1. 220V AC ± 10% |
| 2. Kuasa ≥ 2000W | ||
| 3. Frekuensi: 50Hz ± 1Hz | ||
| 5. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 6. | Lain-lain | - Pastikan bekalan kuasa terletak berhampiran mesin |
| - Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak | ||
| - Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak | ||
| - Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak | ||
| 7. | Voltan | 220V ± 10% |
| 8. | Kekerapan | 50/60Hz |
| 9. | Pembumian | Mesti dibumikan |
| 10. | Kuasa | ≥2000W |
| 11. | Spesifikasi Antara Muka | 10A, 3-wayar fasa tunggal |
