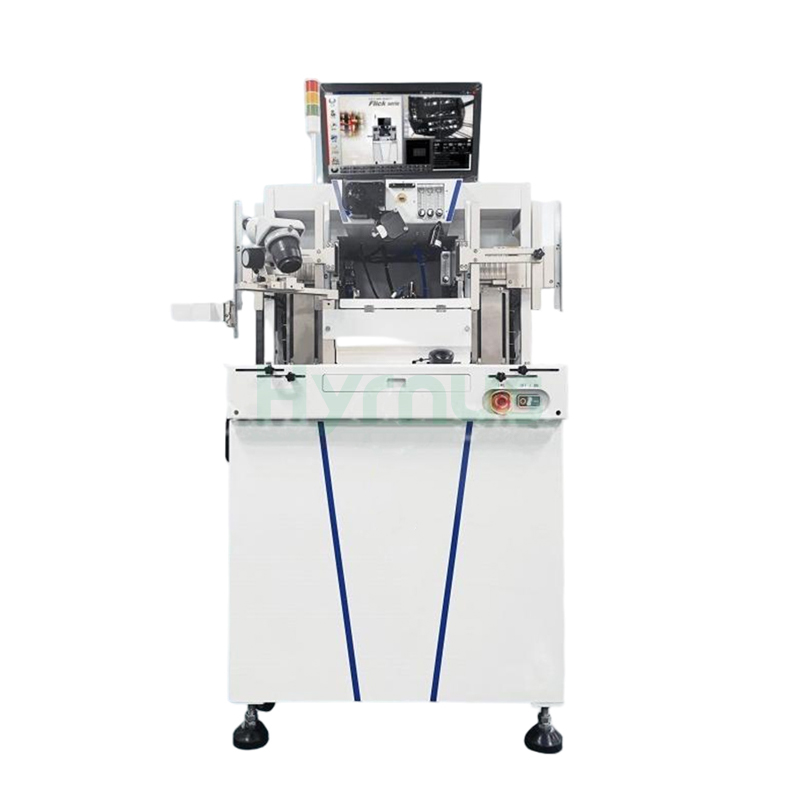

Pengikat Wayar HY-WB200 ialah sistem ikatan wayar automatik berketepatan tinggi yang menyokong SOT, SOP, MEMS, DFN, QFN, SiP dan pelbagai bentuk pakej, serasi dengan wayar emas, kuprum, perak dan aloi.
Jenama :
HYRNUSNombor Item :
HY-WB200Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPengikat Wayar Automatik Ketepatan Tinggi untuk Kerepek
Pengenalan Produk
HY-WMesin Ikatan Wayar B200Menyokong pelbagai jenis bahan dawai termasuk emas, kuprum, perak, kuprum bersalut paladium, kuprum emas-paladium dan dawai aloi, dengan diameter dawai dari 0.7 hingga 2.0 mil. Profil gelung dawai boleh atur cara—termasuk gelung ultra rendah, lengkok poligaris ruang, gelung rama-rama dan gelung-M—menangani pelbagai keperluan aplikasi daripada paparan RGB LED kepada pembungkusan IC kompleks dengan sehingga 82 dawai. Algoritma gelung rama-rama proprietari meningkatkan kebolehpercayaan produk, mencapai lebih 2000 kitaran kejutan haba untuk 2835 produk dwi-wayar, manakala algoritma gelung-M menaik taraf rintangan kejutan haba daripada 500 hingga 1500 kitaran untuk aplikasi ikatan rendah ke tinggi. Masa pertukaran di bawah 5 minit untuk bingkai plumbum jenis yang sama dan di bawah 20 minit untuk jenis yang berbeza meminimumkan gangguan pengeluaran.
Ciri-ciri Peralatan
Dilengkapi dengan peranti pengenalan berkelajuan tinggi baharu
Kepala ikatan berkelajuan tinggi mencapai inersia yang rendah
Pelbagai kawasan ikatan dawai
Pelbagai sistem pengecaman imej
Menyokong ciri-ciri untuk pengaturcaraan ikatan dawai yang kompleks
Sesuai untuk SOT/SOP/MEMS/DFN/QFN/SIP dan pelbagai bentuk pakej lain
Sesuai untuk dawai emas, dawai tembaga, dawai perak, dawai tembaga bersalut paladium, dawai tembaga paladium emas, dawai aloi, dll.
Pelbagai lengkok garis yang boleh diprogramkan: lengkok garis ultra rendah, lengkok poligaris ruang, dsb.Spesifikasi Teknikal Utama
| Keupayaan Ikatan | Kawasan Ikatan | Paksi-X: 56mm, Paksi-Y: 76mm |
| Ketepatan Ikatan | ±3.0µm @ 3 sigma | |
| Kelajuan Ikatan | 22 wayar/saat untuk wayar 2mm (berbeza mengikut produk & proses) | |
| Sistem Penglihatan | 2–Pembesaran boleh laras berterusan 4x; kanta dwi tinggi/rendah (pilihan) | |
| Ketepatan pengecaman imej: ±0.5µm | ||
| Sisihan sudut sehingga ±30° boleh dikenali | ||
| Pencahayaan merah/biru yang boleh diprogramkan | ||
| Keupayaan Gelung Wayar (Wayar 25.4µm) | Panjang Gelung Maks. | 5.5mm |
| Ketinggian Gelung Min. | 70µm | |
| Ketepatan Penempatan Gelung | ±25µm @ 3 sigma (untuk panjang ikatan < 2.54mm) | |
| ±1% daripada panjang ikatan @ 3 sigma (untuk panjang ikatan > 2.54mm) | ||
| Diameter Wayar yang Berkenaan | 0.7–2.0 juta | |
| Masa Pertukaran Produk | Kerangka plumbum jenis yang sama | <5 minit (termasuk penyisipan blok pemanas, penukaran pengapit & muat turun program) |
| Kerangka plumbum jenis berbeza | <20 min (termasuk perubahan lebar/panjang bingkai plumbum, perubahan saiz magazin, perubahan blok pemanas/pengapit & muat turun program) | |
| Keupayaan Pengendalian Bahan | Saiz Pakej / Bingkai Utama | Panjang: 100–280mm |
| Lebar: 28–83mm | ||
| Ketebalan: 0.1–0.8mm | ||
| Saiz Majalah | Panjang | 100–285mm |
| Lebar | 35–95mm | |
| Ketinggian | 100–Maks. 180mm | |
| Padang | 4.5 / 5.0 / 5.2 / 5.5mm (pilihan) | |
| Antara Muka Manusia-Mesin | Paparan | Monitor LCD warna 19" |
| Panel Kawalan | Suis operasi tahan lama, antara muka mesra pengguna | |
| Antara Muka Pengguna | Menu lungsur turun mudah; kumpulan bon dikodkan warna; pengaturcaraan mudah | |
| Keperluan Operasi | Tekanan Udara Minimum | 0.4 MPa (4 kgf/cm²) |
| Voltan Input | AC220V fasa tunggal ±5%, 50Hz | |
| Penggunaan Kuasa | 1.5 kVA (biasa), 2.0 kVA (maks.) | |
| Dimensi Peralatan | L × W × H | 1180 × 910 × 1970 mm |
| Berat (Anggaran) | Berat Bersih | Lebih kurang 640kg |
| Berat Kasar | Lebih kurang 705kg (dengan pembungkusan) | |
| Penggunaan Gas | Aliran Nitrogen | 0.3L/min (boleh laras setiap bahan & dawai) |
| N₂:H₂ Nisbah | 95% Nitrogen : 5% Hidrogen | |
| Penggunaan Udara Mampat | 150L/min (tiada vakum) | |
| 180L/min (dengan vakum) |

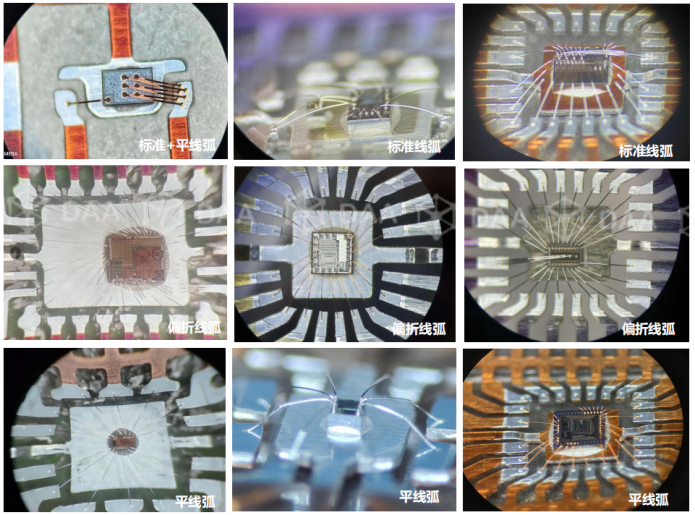

Sokongan Gelung Wayar Berbilang Lapisan
Gelung Standard +D / Standard yang Dipesongkan
Gelung Rata Terpesong / Gelung Rata
Gelung Z Ruang / Gelung P
Gelung Putus Ruang / Gelung-M
Gelung Pembumian / Gelung Standard +D
Gelung Tanda Tanya / Gelung Putus Ultra Rendah
Menyediakan penyelesaian untuk gelung dawai proses khas
Ofset Standard +D / Gelung Standard
Gelung Rata Ofset / Gelung Rata
Gelung Z Ruang / Gelung P
Gelung Putus Ruang / Gelung-M
Gelung Pembumian / Gelung Standard +D
Gelung Tanda Tanya / Gelung Putus Ultra Rendah

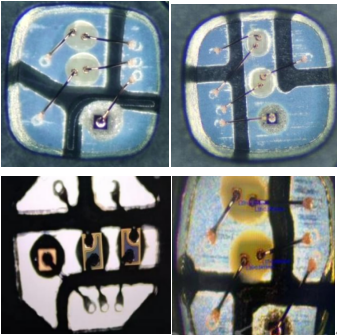

Paparan RGB LED

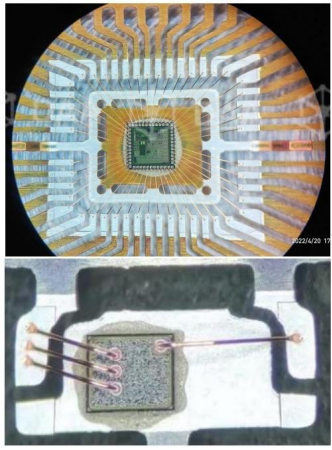

Pakej
Arka berbilang segmen + arka piawai + dawai rata
Menyokong pelbagai gelung dawai dengan kawalan ketinggian gelung yang stabil
Butiran Produk
Soalan Lazim
Siri HY-WB200 memberikan ketepatan ikatan ±3.0 μm pada 3 sigma dengan kelajuan ikatan mencecah 22 wayar sesaat untuk panjang wayar 2 mm. Gabungan ketepatan dan daya pemprosesan ini memastikan pengeluaran hasil tinggi untuk aplikasi pembungkusan semikonduktor yang mencabar.
Sistem ini boleh memuatkan pelbagai jenis bahan dawai termasuk emas, kuprum, perak, kuprum bersalut paladium, kuprum emas-paladium dan dawai aloi, dengan diameter antara 0.7 hingga 2.0 juta, memberikan fleksibiliti untuk keperluan pembungkusan yang pelbagai.
Sistem ini menyokong lebih sedozen profil gelung boleh atur cara termasuk gelung standard terpesong, gelung rata, gelung Z ruang, gelung P, gelung M, gelung pembumian, gelung tanda tanya dan gelung putus ultra rendah. Algoritma rama-rama dan gelung M proprietari memberikan rintangan kejutan haba yang dipertingkatkan untuk aplikasi yang mencabar.
Masa pertukaran untuk rangka plumbum jenis yang sama adalah kurang daripada 5 minit, termasuk penyisipan blok pemanas, pertukaran pengapit dan muat turun program. Untuk rangka plumbum jenis yang berbeza, pertukaran selesai dalam masa kurang daripada 20 minit, meminimumkan masa henti pengeluaran dan memaksimumkan penggunaan peralatan.
