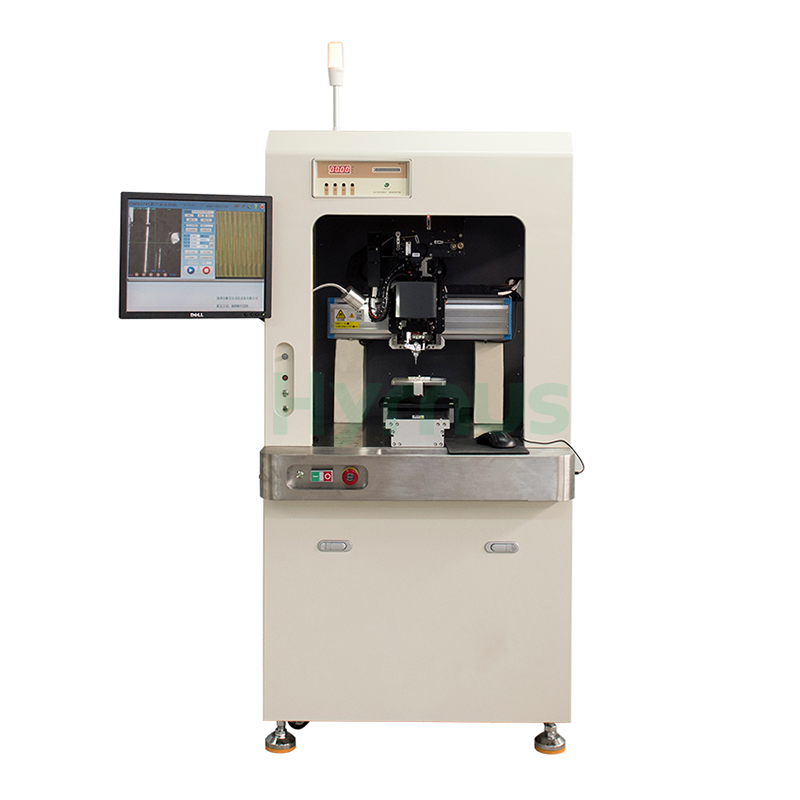

Aluminium Berat Ultrasonik Automatik HY-HW3741A Pengikat Baji Wayar mempunyai kepala ikatan berputar, penjejakan frekuensi digital automatik, kawalan tekanan tepat, pengecaman imej lanjutan dan kawalan gerakan gelung tertutup.
Jenama :
HYRNUSNombor Item :
HY-HW3741APesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Pengikat Wayar Ultrasonik Pengikat Baji Aluminium Berat untuk Pek Bateri 18650 26800
Pengenalan Produk
HY-HW3741A Aluminium Berat Ultrasonik AutomatikPengikat Baji Wayar Mengintegrasikan sistem ultrasonik penjejakan frekuensi digital automatik sepenuhnya, pengawalaturan tekanan yang dikawal secara digital, unit pengecaman imej berprestasi tinggi dan litar kawalan gerakan gelung tertutup sepenuhnya, benar-benar merealisasikan automasi penuh peralatan ikatan dawai aluminium berat di China.
Aplikasi
HY-HW3741A digunakan terutamanya untuk proses pengikatan bateri jenis Tesla 18650, bateri litium 26800, modul pemulihan pantas IGBT, elektronik automotif dan produk berkaitan lain. Dilengkapi dengan pengecaman imej canggih dan teknologi penentuan kedudukan automatik, mesin ini membolehkan penentuan kedudukan tapak pengikatan secara automatik dan tepat.
Kelebihan Utama
| Tidak. | Kelebihan | Penerangan |
| 1 | Kualiti Ikatan yang Stabil & Boleh Dipercayai | Sistem ultrasonik digital yang berkuasa memastikan kualiti ikatan yang stabil dan andal. |
| 2 | Bon Berkualiti Tinggi yang Konsisten | Sistem ultrasonik penjejakan frekuensi automatik sepenuhnya dan reka bentuk kepala ikatan yang dioptimumkan menjamin ikatan yang konsisten dan berkualiti tinggi. |
| 3 | Output Tekanan Seragam | Sistem kawalan tekanan digital proprietari mengekalkan output tekanan malar bagi memastikan keseragaman ikatan. |
| 4 | Ketepatan Kedudukan Ikatan Tinggi | Penghantaran mekanikal yang tepat, komputer perindustrian yang andal dan perisian dengan hak harta intelek bebas memastikan ketepatan kedudukan ikatan yang tinggi. |
| 5 | Penggera Kerosakan & Hasil yang Dipertingkatkan | Mesin ini dilengkapi dengan pelbagai fungsi penggera kerosakan dan penutupan automatik, termasuk kegagalan ikatan pertama dan penyuapan wayar yang tidak normal, yang dapat mengurangkan kadar kecacatan dengan ketara dan meningkatkan hasil pengeluaran dengan ketara sambil meningkatkan kebolehkendalian dan mesra pengguna. |
| 6 | Operasi Mudah & Kecekapan Tinggi | Mesin ini mempunyai operasi yang mudah dan intuitif. Operator baharu boleh menguasai operasi dengan cepat selepas latihan jangka pendek. Seorang operator tunggal boleh menjalankan berbilang mesin secara serentak, sekali gus meningkatkan kecekapan pengeluaran dengan berkesan. |
Ciri-ciri Peralatan
| Tidak. | Penerangan |
| 1 | Pemuatan manual, pengecaman dan kedudukan automatik, ikatan automatik, pemunggahan manual. |
| 2 | Mesin pemasangan ini dikhaskan untuk penghasilan ikatan produk bateri yang ditentukan pelanggan dan bukan peralatan universal. |
| 3 | Jika ia hendak digunakan untuk produk lain, pengubahsuaian hendaklah dibuat mengikut keadaan sebenar. |
| 4 | Mesin ini terutamanya terdiri daripada pemasangan rangka, modul pemakanan XYZC, mekanisme pemakanan wayar, pemasangan kedudukan dan pengapit lekapan, mekanisme kepala ikatan dan konsol kawalan. |
| 5 | Paksi-X menggunakan motor linear, modul Y/Z menggunakan pemacu skru bola ketepatan. Kebolehulangan kedudukan adalah kurang daripada±0.02 mm, ketepatan kedudukan sudut ialah±1°. |
| 6 | Sistem kawalan menggunakan kad kawalan gerakan PC + industri untuk memacu motor servo. Peralatan ini mudah dikendalikan dan diselenggara, dengan antara muka kawalan mesra pengguna, tetapan parameter digital dan fleksibiliti yang tinggi. |
| 7 | Dilengkapi dengan pengapit pantas dan butang permulaan tunggal, menjadikan pemuatan bahan kerja mudah dan selamat untuk pengendali. |
Aliran Pengeluaran Ringkas
| Tidak. | Penerangan |
| 1 | Operator meletakkan produk pada lekapan secara manual dan mengapitnya dengan pengapit pantas. |
| 2 | Mesin dimulakan dengan operasi satu butang. |
| 3 | Sistem ini merakam imej tanda fiducial pada produk melalui kamera untuk kedudukan. |
| 4 | Selepas kedudukan selesai, mekanisme gerakan memacu kepala ikatan untuk melakukan kimpalan. |
| 5 | Selepas semua fius dikimpal, kepala ikatan kembali ke asal. Operator membalikkan produk secara manual dan mengulangi langkah-langkah di atas. |
| 6 | Selepas kedua-dua belah dikimpal, produk dipunggah secara manual. |
| 7 | Kitaran ini berulang secara berterusan untuk pengeluaran yang tidak terganggu. |
Spesifikasi Teknikal Utama
| Barang | Spesifikasi |
| Bekalan Kuasa | 220VAC±10%, 50Hz, dengan pembumian yang andal; penggunaan kuasa maksimum lebih kurang 1660W |
| Frekuensi Ultrasonik | 60 kHz |
| Kuasa Ultrasonik | 0~24W, dengan pertukaran automatik antara ikatan pertama dan kedua |
| Paksi-X | Didorong oleh motor linear, ketepatan kedudukan berulang sehingga±0.02 mm |
| Diameter Wayar Aluminium Boleh Diikat | 125~500μm (5~20 juta) |
| Kawasan Kerja | Paksi XY: Maks. 300×300 mm (boleh disesuaikan atas permintaan) |
| Perjalanan paksi-Z: 70 mm; Putaran paksi-C:±90° | |
| Masa Ultrasonik | 10~500 ms, kawalan berbilang saluran |
| Daya Ikatan | 50~1200 g, kawalan berbilang saluran |
| Kelajuan Ikatan | Lebih kurang 1.5 saat setiap wayar (Nota: Kelajuan sebenar sangat bergantung pada diameter wayar, jarak perjalanan antara sel dan kebolehlekitan bahan.) |
| Sudut Ikatan | ±90° |
| Sistem Penglihatan | Mikroskop PR dengan pembesaran 0.5x |
| Iluminasi PR | Cahaya putih dengan kecerahan boleh laras |
| Dimensi Keseluruhan (L×W×H) | Lebih kurang 800×1000×1650 mm |
| Berat | Lebih kurang 650 kg |
