Mesin Ikatan Baji Wayar Aluminium Berat Ultrasonik Automatik

Pengenalan Produk

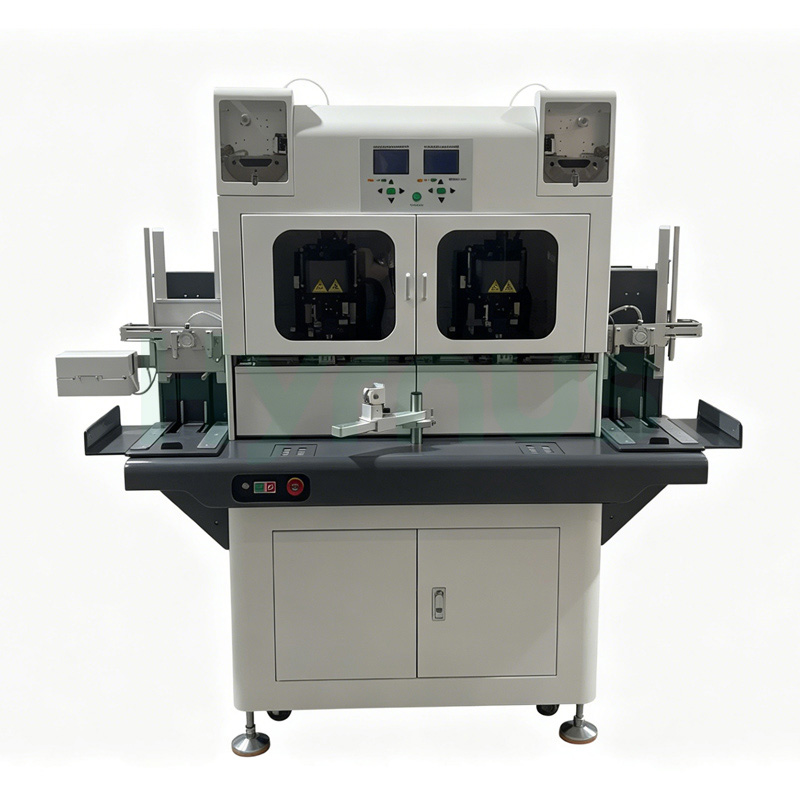

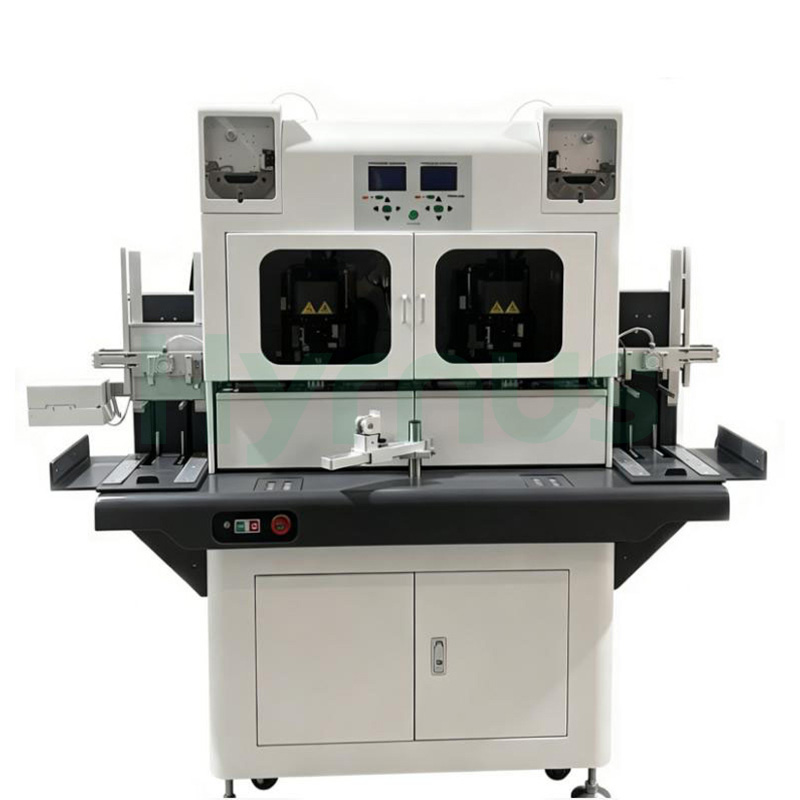

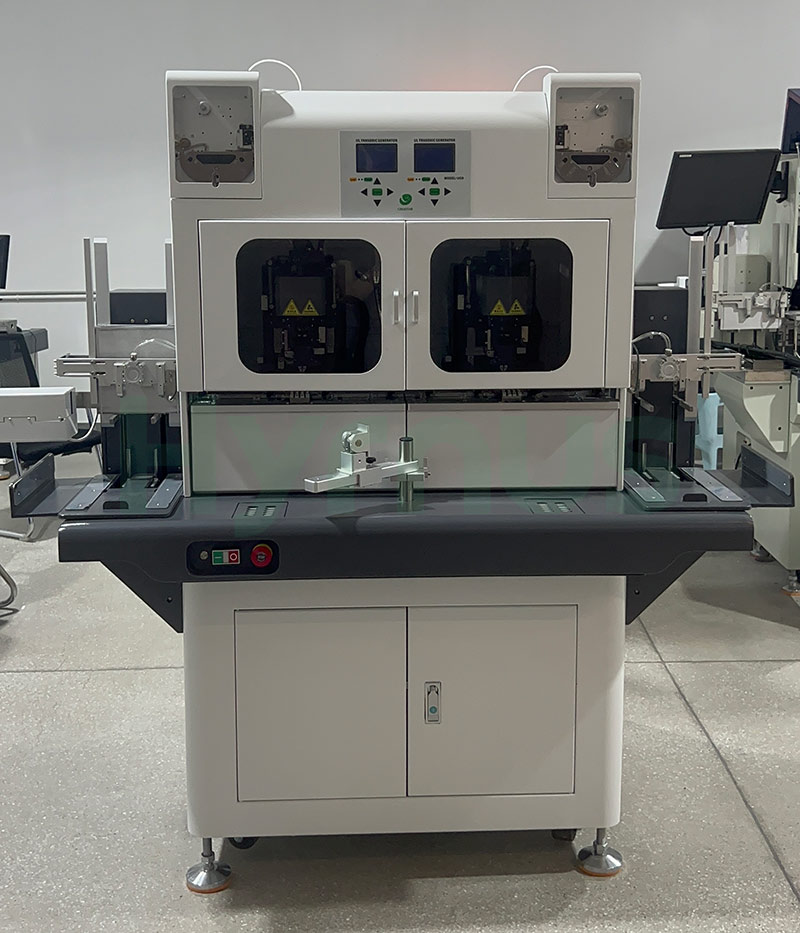

HY-HW3850 Ultrasonik Automatik Pengikat Baji Kawat Aluminium Berat direka bentuk untuk pakej semikonduktor kuasa baris tunggal dan berbilang baris, termasuk TO-220, TO-3P, TO-247, TO-252, TO-251, TO-263 dan produk serupa.

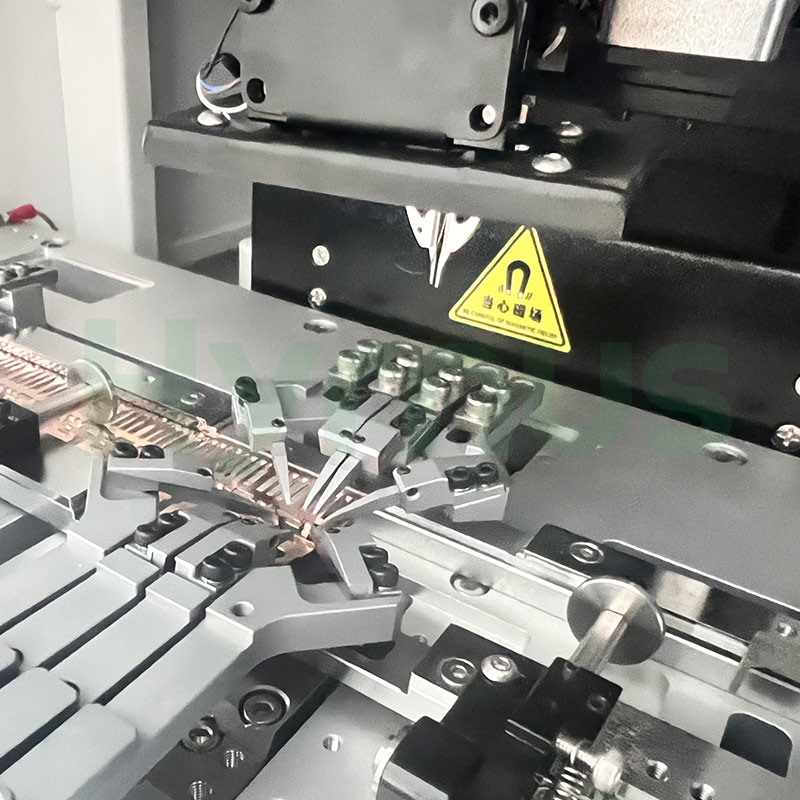

Kepala ikatan dwi-nya menggunakan pemacu motor linear ketepatan dan boleh berputar secara automatik untuk ikatan pada sudut yang berbeza. Pengecaman imej PR lanjutan, kawalan ultrasonik digital dan kawalan tekanan malar memastikan kedudukan yang tepat dan kualiti ikatan yang konsisten. Kedua-dua kepala ikatan juga boleh memproses diameter dawai yang berbeza secara serentak, menyokong dawai aluminium dari 125 hingga 500 μm.

Dilengkapi dengan fungsi pemuatan dan pemunggahan automatik, pemantauan pemasukan wayar dan penggera kerosakan, mesin ini menyokong pengeluaran berterusan dengan intervensi manual yang dikurangkan. Untuk ikatan wayar berganda TO-220, kapasiti pengeluaran boleh mencapai kira-kira 2.2–2.7K unit sejam, menjadikannya sesuai untuk pengeluaran besar-besaran peranti semikonduktor kuasa yang cekap.

Aplikasi

Ciri-ciri

Tidak.	Barang	Penerangan
1	Ikatan Ultra-Tepat	Menggunakan perisian pengecaman imej yang sama seperti pengikat dawai emas, dengan pemulihan imej automatik untuk cip dengan skala kelabu yang tidak sekata. Pelbagai templat dikalibrasi satu persatu untuk memastikan ketepatan pengikatan yang lebih tinggi.
2	Kualiti Ikatan Piawaian Antarabangsa	Prestasi ikatan dawai adalah setara dengan peralatan yang diimport. Parameter ikatan, ketinggian dan rentang gelung boleh dilaraskan secara digital, memastikan titik ikatan yang stabil dan konsisten.
3	Kelajuan Ikatan Terkemuka Industri	Kelajuan ikatan berada di kedudukan teratas di China. Untuk 125μdawai aluminium m, ia boleh mencapai 2.5–3.0K wayar berganda sejam, meningkatkan kecekapan kerja dengan ketara.
4	Sistem Pemuatan & Pemunggahan Automatik	Dilengkapi dengan sistem pemuatan/pemunggahan automatik yang dipatenkan yang boleh memuatkan 4 kotak bahan pada masa yang sama. Seorang pengendali boleh menguruskan 4–5 mesin, merealisasikan pengeluaran besar-besaran automatik sepenuhnya.
5	Dipacu Motor Servo	Menggunakan motor servo untuk meningkatkan kestabilan keseluruhan dan kapasiti pengeluaran.
6	Antara Muka Operasi Cina	Menu operasi Cina yang ringkas menjadikan operasi dan latihan lebih mudah.
7	Sensor Gentian Optik Import Ketepatan	Memantau masa nyata kualiti penyuapan dan ikatan wayar, mengesan ikatan yang lemah dan masalah wayar tidak melekat dengan berkesan.
8	Pemadanan Bahan Habis Pakai yang Mudah	Bahan habis pakai serasi secara langsung dengan yang digunakan dalam mesin OE.
9	Fungsi Pengapit Wayar	Pengapit dawai terbina dalam membolehkan pembentukan arka pada titik ikatan berganda pada cip.



Ia menggunakan teknologi pengecaman imej canggih dan penentuan kedudukan automatik untuk merealisasikan penentuan kedudukan titik ikatan automatik dan tepat, di mana setiap titik boleh ditetapkan secara individu untuk produk berbilang ikatan. Sistem ultrasonik digital yang berkuasa dengan penjejakan frekuensi automatik dan reka bentuk kepala ikatan yang dioptimumkan memastikan kualiti ikatan yang stabil dan andal. Sistem kawalan tekanan digital proprietari mengekalkan output tekanan malar untuk memastikan konsistensi ikatan. Mekanisme pemuatan dan pemunggahan dilengkapi dengan pelbagai sensor elektronik dan kawalan sentuhan untuk operasi yang andal, manakala lekapan yang direka bentuk dengan baik dan kaedah penyuapan yang unik menjamin kualiti kimpalan dan meningkatkan kecekapan dengan ketara. Penghantaran mekanikal yang tepat, PC perindustrian yang andal dan perisian proprietari memastikan ketepatan kedudukan ikatan yang tinggi. Fungsi penggera dan penutupan kerosakan untuk kegagalan ikatan pertama, penyuapan wayar yang tidak normal dan isu-isu lain berkesan mengurangkan kadar kecacatan dan meningkatkan produktiviti. Reka bentuk mesra pengguna membolehkan pengendali baharu menguasai operasi dengan cepat dan seorang boleh mengendalikan berbilang mesin pada masa yang sama untuk meningkatkan lagi kecekapan kerja.
