Mesin Ikatan Semula Wayar Semikonduktor Precision untuk Ikatan Semula PCB

Pengenalan Produk

HY-RW4000Mesin Ikatan Semula Wayar Presisiboleh ikatan semulapelbagai jenis papan litar, termasuk papan satu sisi, papan berbilang lapisan, papan lapisan luar, papan lapisan dalam, substrat tegar (seperti substrat gentian kaca dan aluminium), dan substrat fleksibel, dengan ikatan semulakeupayaan yang meliputi semua lebar talian. Peralatan ini mudah dikendalikan, menyediakan pematerian yang andal, dan mesra pengguna. Dengan latihan yang betul, pekerja biasa biasanya boleh menguasai ikatan semulakaedah dalam masa 2 jam dan menjadi mahir dalam melaksanakan ikatan semulatugasan dalam tempoh 2 minggu. ikatan semulaLitar ed mengekalkan prestasi elektrik yang sangat baik dan boleh menahan proses pengisaran papan tanpa terjejas.

Litar PCB ikatan semulaperalatan menjalankan litar ketepatan ikatan semula operasi di bawah pemeriksaan visual langsung melalui skrin paparan. Pematerian dilakukan dengan melaraskan tiga parameter: daya pematerian (Daya), amplitud denyut output (Voltan), dan tempoh denyut (Millisaat).

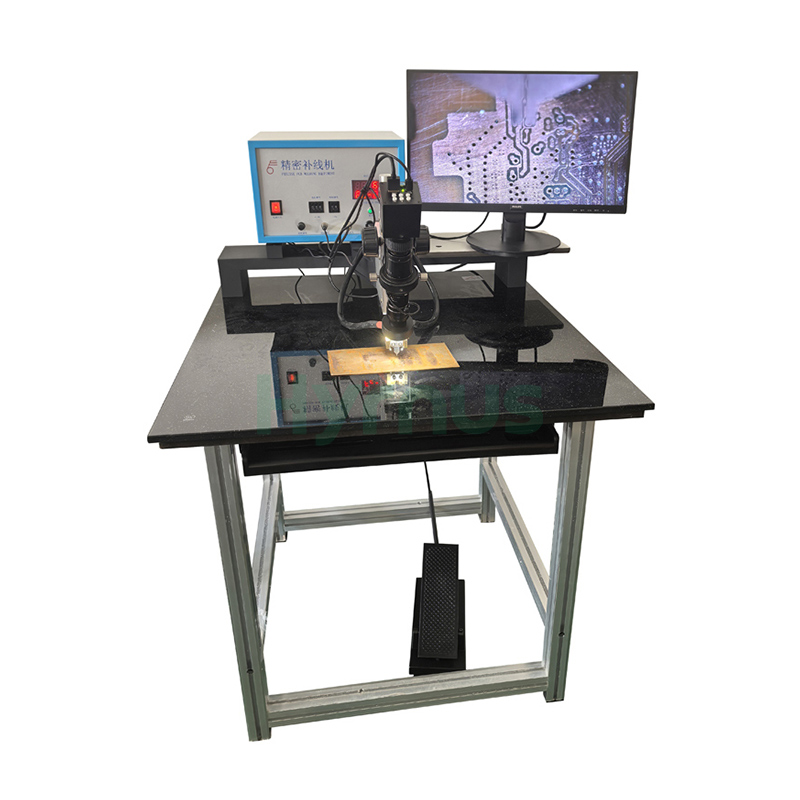

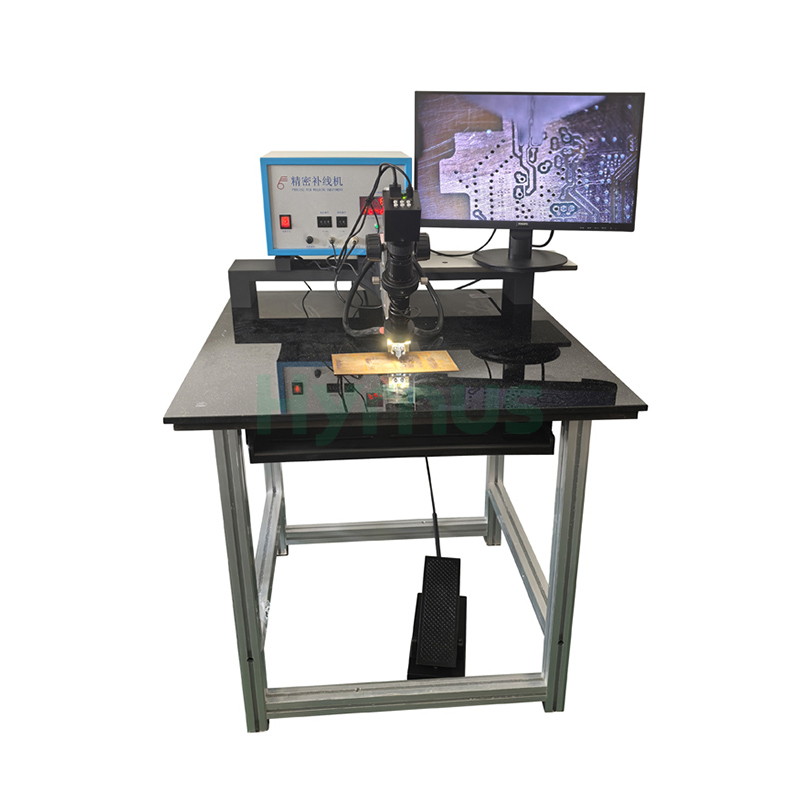

Litar PCB ikatan semula peralatan terdiri daripada empat komponen:

Komponen	Fungsi Teras	Parameter / Konfigurasi Utama
Unit Utama	Membekalkan arus kimpalan	Julat voltan: 0.01–1.99V, resolusi: 0.01VJulat masa: 1–19 ms, resolusi: 1 ms

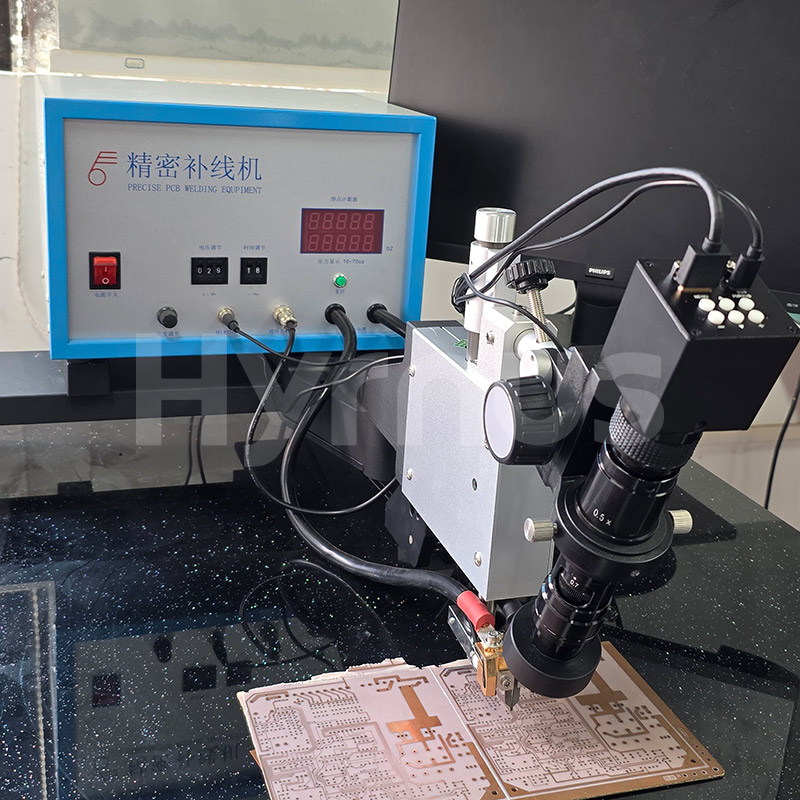

Kepala Kimpalan	Memberi tekanan kimpalan	Julat tekanan: 1–70 oz Output tenaga pencetus melalui tekanan pratetap; kimpalan dikawal oleh pedal kaki
Sistem Optik	Paparan yang diperbesarkan untuk kimpalan jitu	Termasuk mikroskop saluran tunggal, penyangga, sumber cahaya, kamera, monitor, dll.
Meja Kerja & Pendirian	Menyokong keseluruhan peralatan	Terdiri daripada meja kerja dan rangka sokongan kepala kimpalan

Parameter Teknikal

Barang	Butiran
Bekalan kuasa	220 VAC, 50 Hz, 300 VA
Arus keluaran maksimum	350 A
Voltan denyut	0.01–1.99 V
Tempoh denyutan nadi	1–19 ms
Kekerapan kimpalan	180 kitaran/min
Kuasa input	110V/220V ±5%, 50/60 Hz
Voltan kimpalan	DC 0.01–1.99 V
Masa kimpalan	0–19 ms
Tekanan kimpalan	10–70 oz
Kuasa kimpalan maksimum	500 VA
Lejang kepala kimpalan	5–10 mm
Saiz meja kerja (kaca tempered)	Piawai	750 × 800 mm
	Pilihan	950 × 800 mm
	Saiz kerja maksimum	700 mm
Ikatan semula kadar hasil	95%–98% (berbeza mengikut keperluan pengilang)



*Mikroskop monokular zum berterusan

*Lampu LED untuk mikroskop

*Kamera CCD: 2 megapiksel (1920×1080), 60 Hz

*Monitor LCD 22 inci
