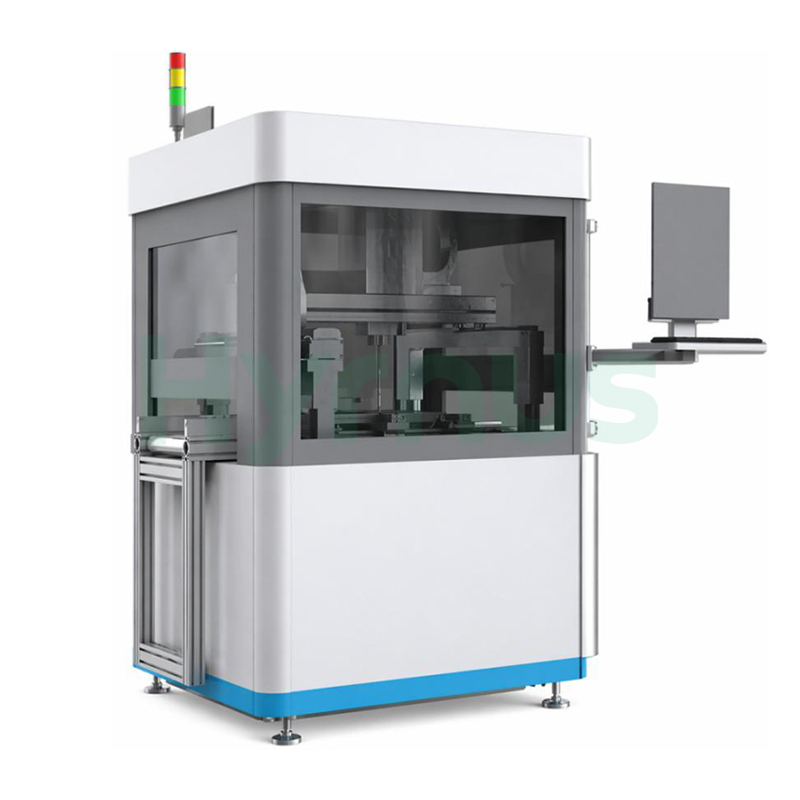

Ikatan Wayar Aluminium Ultrasonik untuk Sambungan Bateri

HY-BW830 HPengikat Wayar Beratmempunyai mekanisme penyuapan dan pemindahan automatik yang menggerakkan modul ke kawasan kimpalan, di mana kepala ikatan melakukan kimpalan ultrasonik mengikut parameter dan kedudukan yang ditetapkan. Ia menawarkan kawasan kimpalan 400 mm (X) × 800 mm (Y) lejang berkesan, perjalanan paksi Z 60 mm dengan resolusi 1.25 μm, dan paksi putar ±220° dengan resolusi 0.08°. Kepala kimpalan dawai tebal boleh diputar dengan pemotong hadapan standard, menggunakan transduser 60 kHz (frekuensi lain tersedia atas permintaan) dan menyediakan tekanan kimpalan 50–1500 g. Sistem penyuapan dawai dikawal motor dengan pengekod optik, menyokong ketinggian arka maksimum 40 mm, pengesanan panjang dawai minimum 2 mm, dan saiz kili diameter luar 50–120 mm, lebar 22–45 mm, dan diameter dalam 10–11 mm. Dilengkapi dengan sistem pengecaman imej XK dan paparan rata berwarna 17 inci, mesin ini beroperasi pada 220V AC, 50/60 Hz dengan penggunaan kuasa 3000 W, memerlukan udara termampat 0.5 MPa dan berukuran 1300 × 1300 × 1650 mm dengan berat bersih 500 kg.

Spesifikasi

Parameter	Spesifikasi
Kawasan Kimpalan	400 mm (arah X) × 800 mm (arah Y) lejang berkesan (piawai)
Paksi-Z	Perjalanan maksimum: 60 mm, resolusi: 1.25 μm
Paksi Putar	±220°, resolusi: 0.08°
Keperluan Kuasa	220V AC, 50/60 Hz
Penggunaan Kuasa	3000 W
Udara Mampat	0.5 tolong
Paparan	Paparan rata berwarna 17 inci
Ketinggian Muka Kerja	1150 mm dari tanah
Saiz Lantai (P×L×T)	1300 mm × 1300 mm × 1650 mm (tanpa lampu amaran)
Berat Bersih	500 kg
Kepala Kimpalan Wayar Tebal	Jenis boleh putar, pemotong hadapan standard
Transduser	Standard 60 kHz; frekuensi lain tersedia atas permintaan pelanggan
Tekanan Kimpalan	50 – 1500 g
Sistem Pemakanan Wayar	Pengumpan wayar terkawal motor dengan pengekod optik
Pengesanan Talian Kebocoran	Pengesanan garisan
Ketinggian Arka Maksimum	40 mm
Pengesanan Panjang Wayar Minimum	Suapan dawai 2 mm
Saiz Kili	Diameter luar: 50–120 mm; Lebar: 22–45 mm; Diameter dalam: 10–11 mm
Pengecaman Imej / Optik / Pencahayaan
Sistem Penglihatan	Sistem Pengecaman Imej XK

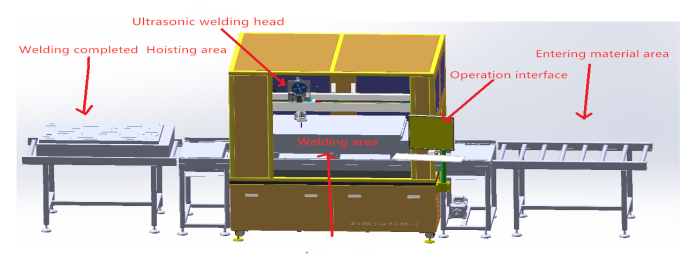

Struktur

Syarat Penggunaan

Suhu:Di bawah 28°C

Kelembapan:30% – 70%

Bilik Bersih:Kelas 10,000 atau lebih baik

Voltan:220V untuk semua peralatan kecuali ketuhar aliran semula vakum (380V)

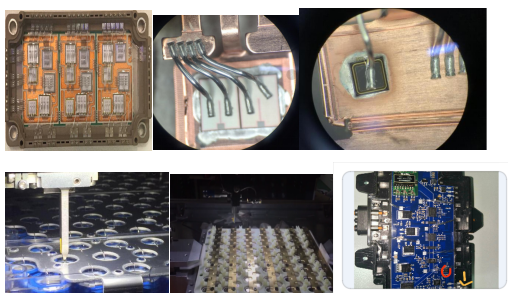

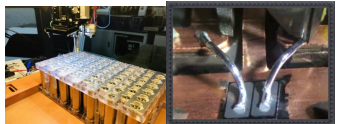

Paparan

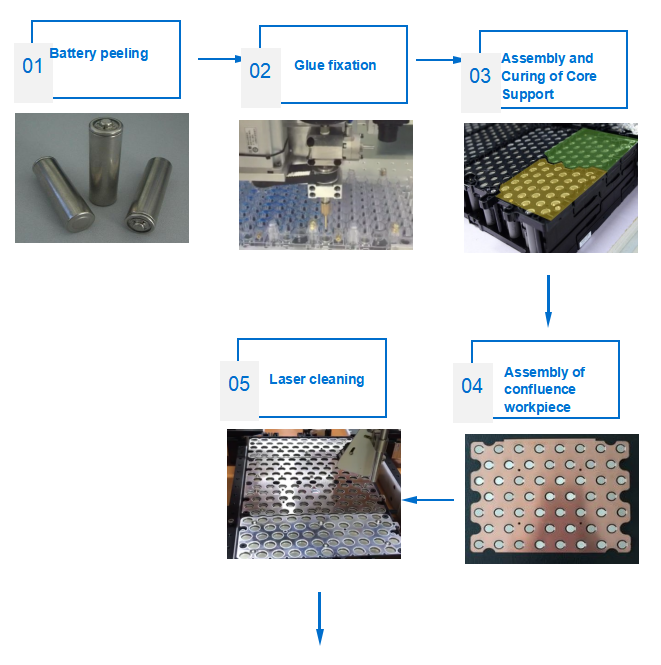

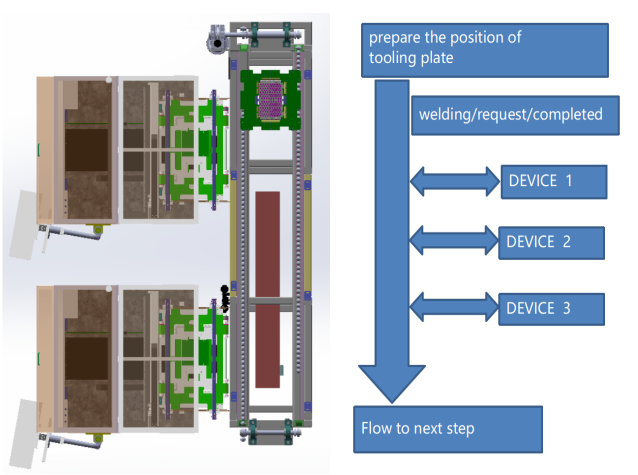

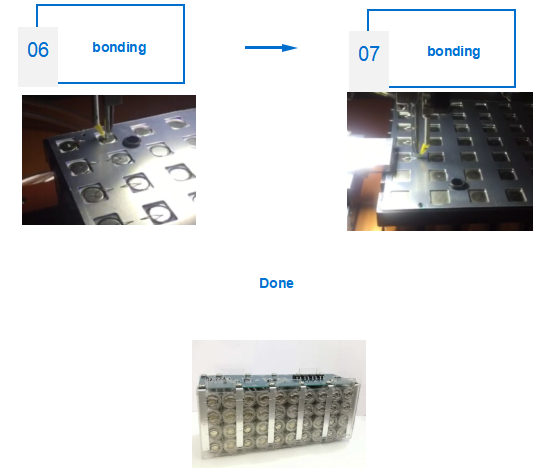

Proses

Butiran Produk
