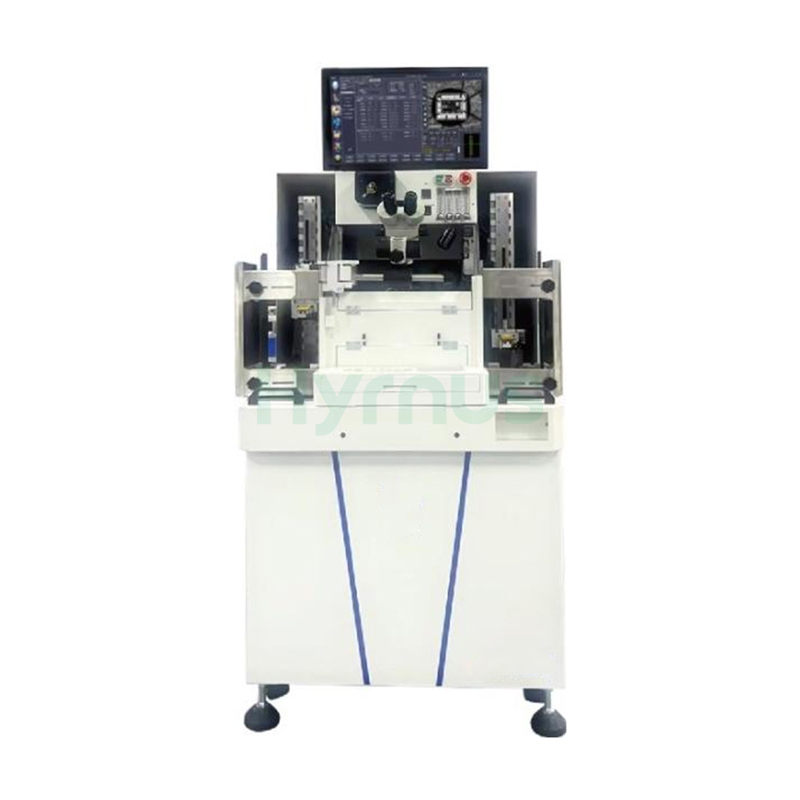

Mesin Ikatan Wayar HY-WB300 ialah sistem ikatan wayar automatik sepenuhnya berketepatan tinggi yang direka untuk pembungkusan semikonduktor termaju, menyokong SOT, SOP, MEMS, DFN, QFN, SiP dan pelbagai bentuk pakej dengan keserasian untuk emas, kuprum, perak, kuprum bersalut paladium, wayar aloi dan banyak lagi.
Jenama :
HYRNUSNombor Item :
HY-WB300Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Ikatan Wayar Automatik Sepenuhnya Berprestasi Tinggi untuk Pembungkusan Semikonduktor Termaju
Pengenalan Produk
Pengikat Wayar HY-WB300Menampilkan sambungan IoT perindustrian untuk penjejakan status peralatan masa nyata, pengaturcaraan parameter automatik dengan pengoptimuman pembelajaran kendiri dan dua frekuensi boleh dipilih untuk prestasi ikatan optimum. Menyokong diameter wayar dari 0.6 hingga 2.0 juta untuk wayar tembaga bersalut emas, kuprum, perak dan paladium, HY-WB300 menawarkan keserasian bahan yang komprehensif. Kepala ikatan inersia rendah berkelajuan tinggi, digabungkan dengan sistem penglihatan zum berterusan 2–6x dan enjin pemprosesan imej berkelajuan tinggi, memastikan penempatan wayar yang tepat merentasi pelbagai aplikasi. Profil gelung boleh atur cara termasuk gelung ultra rendah, lengkok poligaris ruang, gelung rama-rama dan gelung-M, dengan algoritma rama-rama proprietari yang memberikan lebih 2000 kitaran kejutan haba untuk 2835 produk dwi-wayar dan algoritma gelung-M menaik taraf rintangan kejutan haba daripada 500 kepada 1500 kitaran. Masa pertukaran di bawah 4 minit untuk jenis yang sama dan di bawah 8 minit untuk bingkai plumbum jenis berbeza mengurangkan masa henti secara mendadak. Monitor LCD 21.5 inci dengan kumpulan ikatan berkod warna dan menu lungsur turun intuitif memudahkan operasi. Dengan dimensi padat 1025×814×1810 mm dan berat bersih kira-kira 640 kg, HY-WB300 merupakan pilihan utama untuk operasi ikatan dawai bervolum tinggi dan kebolehpercayaan tinggi.
Ciri-ciri Peralatan
HY-WB300 mempunyai mutu kerja yang unggul.
Sistem pemuatan/pemunggahan dan pengangkutan bahan automatik yang dinaik taraf sepenuhnya.
Kotak percikan api yang direka bentuk baharu dengan keupayaan pembentukan bebola yang dipertingkatkan.
Pemulihan laluan wayar pintar untuk memaksimumkan MTBA (Mean Time Between Assists).
Pengaturcaraan parameter automatik dan pengoptimuman pembelajaran kendiri.
Dua frekuensi boleh dipilih untuk prestasi ikatan optimum.
Penjejakan status peralatan masa nyata melalui sambungan IoT perindustrian.
Dilengkapi dengan peranti pengenalan berkelajuan tinggi yang baharu.
Kepala ikatan berkelajuan tinggi mencapai inersia yang rendah.
Pelbagai jenis kawasan ikatan dawai.
Pelbagai sistem pengecaman imej.
Menyokong ciri-ciri untuk pengaturcaraan ikatan dawai yang kompleks.
Sesuai untuk SOT/SOP/MEMS/DFN/QFN/SiP dan pelbagai bentuk pakej lain.
Sesuai untuk dawai emas, dawai tembaga, dawai perak, dawai tembaga bersalut paladium, dawai tembaga paladium emas, dawai aloi, dll.
Pelbagai lengkungan garisan yang boleh diprogramkan: lengkungan garisan ultra rendah, lengkungan poligarisan ruang, dsb.Spesifikasi Teknikal Utama
| Spesifikasi Siri HY-WB300 | ||
| KEUPAYAAN IKATAN WAYAR | Kawasan Ikatan | X: 56 mm, Y: 80 mm |
| Ketepatan Ikatan | ±2.0 µm @ 3 sigma (berbeza mengikut produk & proses) | |
| Kelajuan Ikatan | 22 wayar/saat (panjang wayar 2 mm) | |
| Sistem PR | 2–Zum berterusan 6x boleh laras (pilihan) | |
| Kanta dwi pembesaran tinggi dan rendah (pilihan) | ||
| Enjin pemprosesan imej berkelajuan tinggi dan tepat | ||
| Kamera CCD | ||
| KEMAMPUAN GELUNGAN (diameter dawai 25.4µm) | Panjang Wayar Maksimum | 7.6 mm (1.0 juta) / 3.0 mm (0.7 juta) |
| Ketinggian Gelung Minimum | Minimum 50 µm (0.7 mil) | |
| Ayun Wayar | ±25 µm @ 3 sigma (panjang dawai < (2.54 mm) | |
| ±1% daripada panjang dawai @ 3 sigma (panjang dawai > 2.54 mm) | ||
| Diameter Wayar yang Berkenaan | 0.6–2.0 mil (Cu / Ag / Au) | |
| MASA PENUKARAN | Jenis Kerangka Utama yang Sama | <4 minit (termasuk penyisipan pemanas, penukaran pengapit & muat turun program) |
| Jenis Kerangka Utama yang Berbeza | <8 minit (termasuk perubahan saiz bingkai plumbum, perubahan saiz magazin, perubahan pemanas/pengapit & muat turun program) | |
| KEUPAYAAN PENGENDALIAN BAHAN | Saiz Pakej / Bingkai Utama | Panjang P: 100–300 mm |
| Lebar L: 15–105 mm | ||
| Ketebalan THK: 0.1–0.9 mm | ||
| SAIZ MAJALAH | Panjang L | 127–305 mm |
| Lebar L | 20–125 mm | |
| Tinggi H | 50–Maks. 180 mm | |
| Tawaran Majalah | 1.27–25 mm | |
| Berat Majalah Maks. | 4.2 kg | |
| ANTARA MUKA MANUSIA-MESIN | Pantau | LCD 21.5" |
| Panel Kawalan | Panel kawalan tahan lama dengan suis yang teguh | |
| Antara Muka Pengguna | Menu lungsur turun mudah; kumpulan ikatan dawai ditanda warna untuk penyuntingan & pengaturcaraan yang mudah | |
| KEPERLUAN KEMUDAHAN | Tekanan Udara Minimum | 0.35 MPa |
| Voltan Input | AC220V fasa tunggal ±5%, 50Hz | |
| Penggunaan Kuasa | 1.5 kVA (biasa), 2.0 kVA (maks.) | |
| SAIZ | Dimensi (P × W × H) | 1025 × 814 × 1810 mm |
| BERAT (ANGGARAN) | Berat Bersih (NW) | Lebih kurang 640 kg |
| Berat Kasar (GW) | Lebih kurang 705 kg (dengan pembungkusan) | |
| PENGGUNAAN GAS | Aliran Nitrogen | 0.6 L/min (boleh laras setiap bahan & dawai) |
| Nisbah Nitrogen-Hidrogen | N₂ 95% : H₂ 5% | |
| Penggunaan Udara Mampat | 150 L/min (Tiada Vakum) | |
| 180 L/min (Vakum) | ||
Pakej
Arka berbilang segmen + arka piawai + dawai rata
Menyokong pelbagai gelung dawai dengan kawalan ketinggian gelung yang stabil

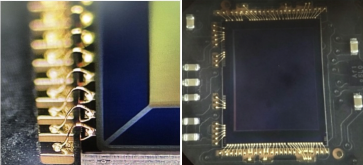

Mod BSOB untuk Pembungkusan IC
Boleh disesuaikan dengan kiraan dawai yang tinggi (82 wayar) dan rentang yang besar antara titik ikatan pertama dan kedua.

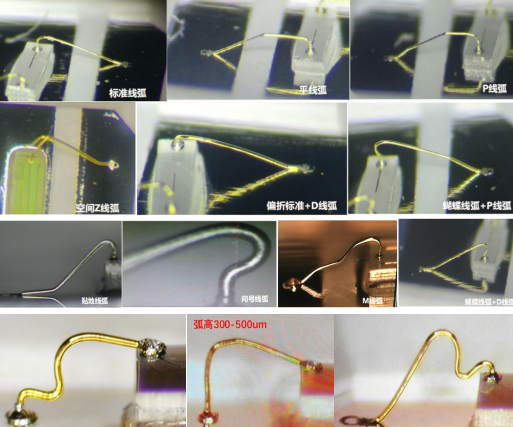

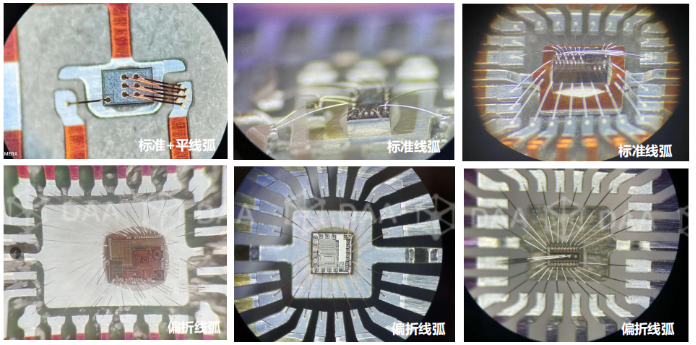

Sokongan Gelung Wayar Berbilang Lapisan
Gelung Standard +D / Standard yang Dipesongkan
Gelung Rata Terpesong / Gelung Rata
Gelung Z Ruang / Gelung P
Gelung Putus Ruang / Gelung-M
Gelung Pembumian / Gelung Standard +D
Gelung Tanda Tanya / Gelung Putus Ultra Rendah
Menyediakan penyelesaian untuk gelung dawai proses khasOfset Standard +D / Gelung Standard
Gelung Rata Ofset / Gelung Rata
Gelung Z Ruang / Gelung P
Gelung Putus Ruang / Gelung-M
Gelung Pembumian / Gelung Standard +D
Gelung Tanda Tanya / Gelung Putus Ultra Rendah
Produk ikatan rendah ke tinggi:
Dengan menggunakan algoritma profil gelung-M yang eksklusif dan berketepatan tinggi, rintangan kejutan haba dinaik taraf daripada 500 kitaran kepada 1500 kitaran.
Produk ikatan rendah ke tinggi:
Untuk ketinggian gelung 300–500 μm, kestabilan keratan menegak gelung dawai dipertingkatkan dengan berkesan.
Algoritma profil gelung rama-rama yang berketepatan tinggi dan eksklusif:
Ia meningkatkan kebolehpercayaan produk. 2835 produk dwi-wayar mencapai rintangan kejutan haba lebih 2000 kitaran.
Butiran Produk
Soalan Lazim
HY-WB300 menampilkan sistem pemuatan/pemunggahan dan pengangkutan bahan automatik yang dinaik taraf sepenuhnya, kotak percikan api yang direka bentuk baharu untuk pembentukan bebola yang dipertingkatkan, pemulihan laluan dawai pintar untuk memaksimumkan MTBA, sambungan IoT perindustrian untuk penjejakan status masa nyata dan pengaturcaraan parameter automatik dengan pengoptimuman pembelajaran kendiri—memberikan automasi dan kebolehpercayaan yang unggul.
HY-WB300 mencapai ketepatan ikatan ±2.0 μm pada 3 sigma dengan kelajuan ikatan 22 wayar sesaat untuk panjang wayar 2 mm. Sistem penglihatan zum berterusan 2–6x dan enjin pemprosesan imej berkelajuan tinggi memastikan penempatan wayar yang tepat untuk aplikasi pembungkusan semikonduktor yang mencabar.
Sistem ini menyokong lebih sedozen profil gelung boleh atur cara termasuk gelung rama-rama, gelung-M, gelung-Z, gelung rata, gelung pembumian dan gelung tanda tanya. Algoritma rama-rama dan gelung-M proprietari memberikan rintangan kejutan haba yang dipertingkatkan. Ia menampung wayar kuprum bersalut emas, kuprum, perak dan paladium berdiameter 0.6 hingga 2.0 mil.
Perubahan untuk rangka plumbum jenis yang sama disiapkan dalam masa kurang daripada 4 minit, termasuk penyisipan pemanas, penukaran pengapit dan muat turun program. Perubahan rangka plumbum jenis berbeza mengambil masa kurang daripada 8 minit, sekali gus mengurangkan masa henti dengan ketara dan meningkatkan keberkesanan peralatan keseluruhan untuk persekitaran pengeluaran campuran tinggi.
