HY-WB250M /HY-WB250PM Mesin Ikatan Baji Bola direka bentuk untuk sambungan wayar dalaman dalam litar hibrid, modul COB, MCM, MEMS, RF, optoelektronik, ketuhar gelombang mikro dan peranti elektronik automotif. Ia menyokong produk di bawah 200 mm, menampung kedalaman rongga yang berbeza dan menyediakan output ultrasonik yang stabil untuk prestasi ikatan yang andal.
Jenama :
HYRNUSNombor Item :
HY-WB250M / HY-WB250PMPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :

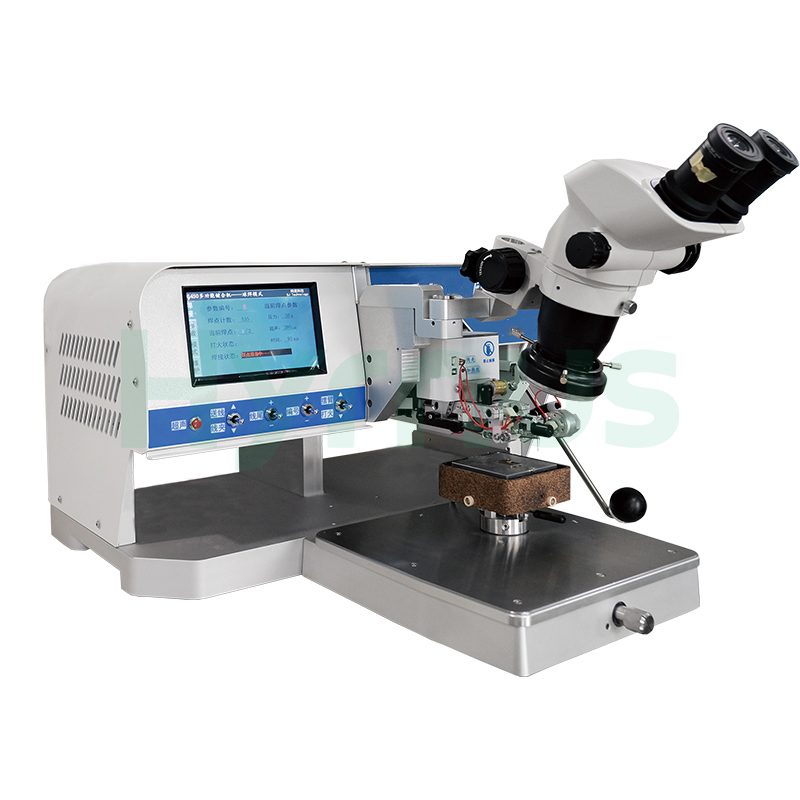

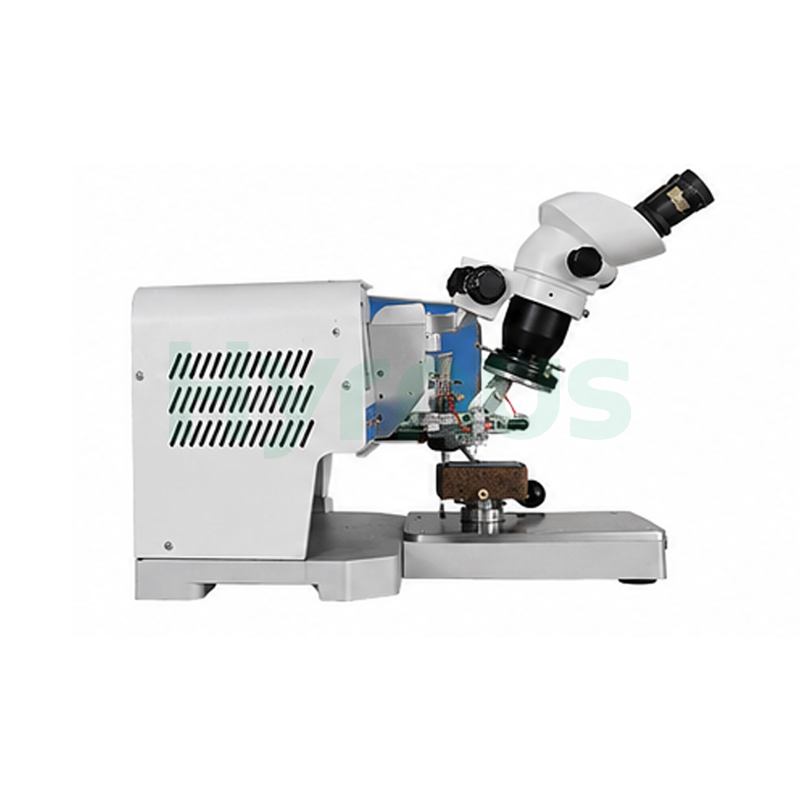

ChinaMesin Ikatan Baji Bola Pengikat Wayar Manual
Pengenalan Produk
HY-WB250M / HY-WB250PM Mesin Ikatan Baji Bolaialah mesin pembungkusan utama untuk sambungan cip-ke-pin dalaman dalam komponen elektronik khas. Ia digunakan secara meluas dalam litar hibrid, modul COB, MCM, peranti MEMS, modul RF dan gelombang mikro, peranti optoelektronik, elektronik ketenteraan dan modul elektronik automotif.
Mesin ini sesuai untuk produk dengan dimensi di bawah 200 mm. Dengan menggantikan alat pengikat dengan panjang yang berbeza, ia boleh menampung kedalaman rongga dari 12 mm hingga 15 mm atau 21 mm. Ia juga menyokong tumbukan stud ekor sifar, manakala output tenaga ultrasonik yang stabil dan sistem kawalan elektrik bersepadu membantu memastikan kualiti pengikatan yang konsisten dan operasi yang boleh dipercayai.
Aplikasi
Ciri-ciri
| Tidak. | Ciri |
| 1 | Sesuai untuk Peranti Rongga Dalam dan Modul Besar |
| 2 | Boleh disesuaikan dengan peranti dengan kedalaman rongga yang berbeza (dari 12 mm hingga 15 mm)/21mm) dengan menggantikan model kapilari dengan panjang yang berbeza |
| 3 | Mampu melakukan fungsi bumping ekor wayar sifar (bumping stud) |
| 4 | Reka Bentuk Proses Penempatan Bola Ekor Sifar yang Unik |
| 5 | Sistem kawalan elektrik bersepadu |
Spesifikasi Teknikal Utama
| NO | Seksyen | Parameter | Spesifikasi | Parameter Lain | |
| 1. | Ketua Bond | Z Travel | 18 mm | Saiz Kili | 1/2 inci |
| 2. | Julat XY | X: 15 mm, Y: 15 mm | |||
| 3. | Meja Angkat | Z Travel | 0~18 mm | Suhu Pemanas | Suhu bilik ~ 200°C |
| 4. | Julat XY | 250 mm × 270 mm | Menu Operasi | Skrin sentuh TFT 7", menu Cina | |
| 5. | Kuasa Ultrasonik | Dikawal secara digital, subbahagian 1000x | Bekalan Kuasa | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Daya Ikatan | 1~250 g | Jejak (L×D×T) | ≤620 × 640 × 450 mm | |
| 7. | Jenis Wayar | HY-WB250M: Wayar emas 15~75 μm, Wayar platinum 18~25 μm, Wayar perak 18~50 μm,Dawai aluminium 18~100 μm HY-WB250PM : Wayar emas 15~75 μm, Wayar platinum 18~25 μm, Wayar perak 18~50 μm,Dawai aluminium 18~100 μm，Reben emas 12.7×50 ~ 25.4×300 μm | Berat | Kasar: lebih kurang 70 kg; Bersih: lebih kurang 45 kg | |
| 8. | Konfigurasi Piawai | Unit utama, gelendong 1/2 inci, lampu LED, mikroskop stereo, pemegang kerja, pengumpan wayar 90° | |||
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Parameter | Spesifikasi |
| 2. | Suhu Ambien (Suhu Bilik) | 15°C ~ 30°C |
| 3. | Kelembapan Relatif Ambien | 30% ~ 60% (tiada pemeluwapan) |
| 4. | Getaran | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 5. | Keperluan Kuasa | 1. 220V ± 10% 2. Kuasa ≤ 500W 3. Frekuensi: 50/60Hz |
| 6. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 7. | Voltan | 220V ± 10% |
| 8. | Kekerapan | 50/60Hz |
| 9. | Pembumian | Mesti dibumikan |
| 10. | Kuasa | ≤ 500W |
| 11. | Spesifikasi Antara Muka | 5A, 3-wayar fasa tunggal |
Butiran Produk
