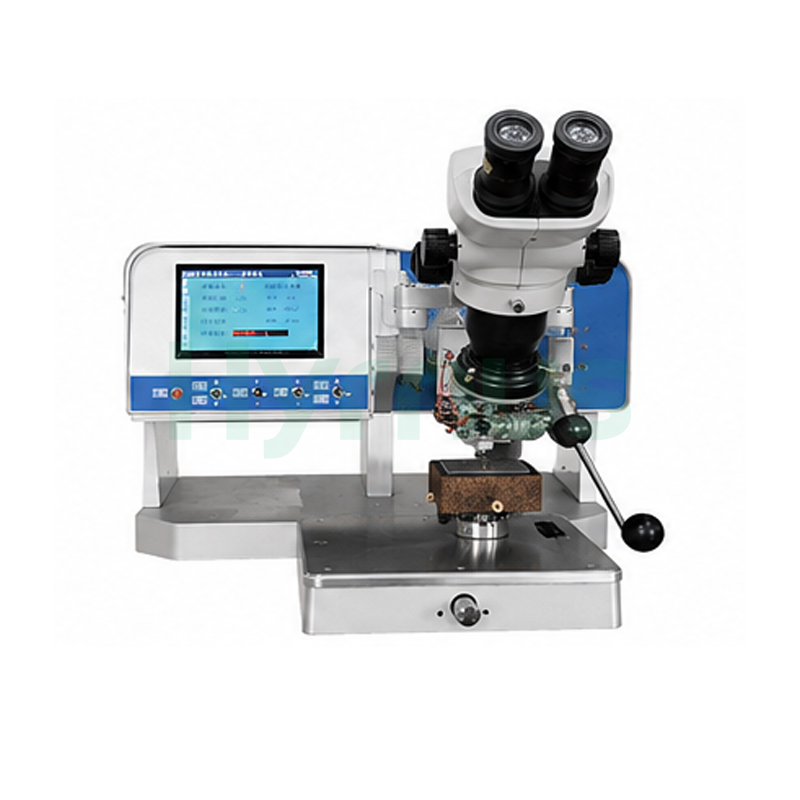

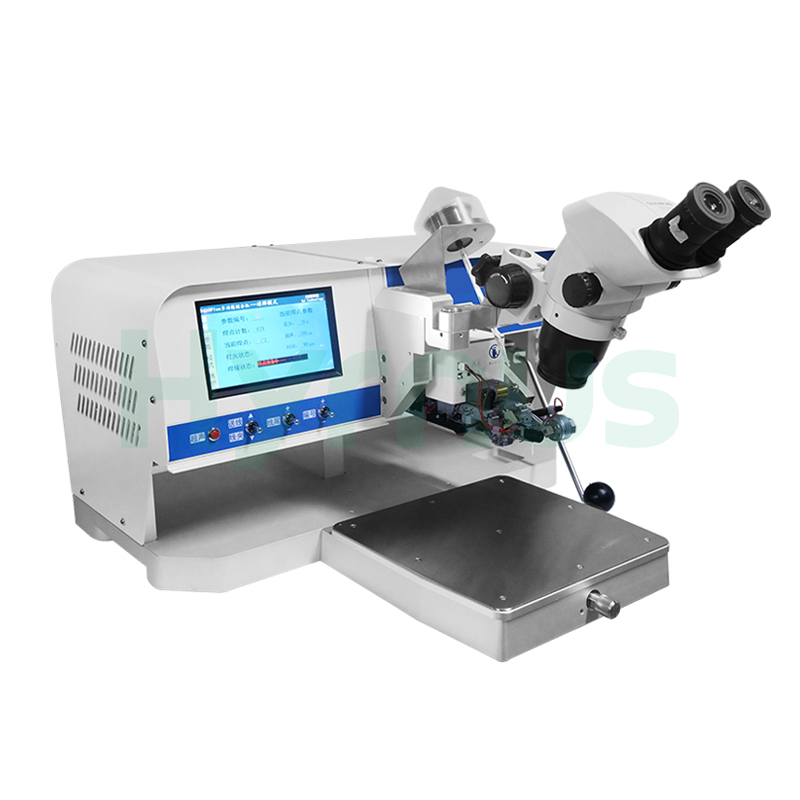

HY-WB450M / HY-WB450PM Peralatan Ikatan Wayar Tembaga direka bentuk untuk sambungan cip-ke-pin dalaman dalam litar hibrid, modul COB, MCM, MEMS, RF, optoelektronik, ketuhar gelombang mikro dan peranti elektronik automotif. Ia menyokong produk di bawah 200 mm dan menyediakan output ultrasonik yang stabil untuk ikatan yang andal dan konsisten.
Jenama :
HYRNUSNombor Item :
HY-WB450M / HY-WB450PMPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Ikatan Baji Bola Pengikat Wayar Manual
Pengenalan Produk
HY-WB450M / HY-WB450PMPeralatan Ikatan Wayar Tembagadireka bentuk untuk sambungan cip-ke-pin dalaman dalam pembungkusan komponen elektronik khas. Ia sesuai untuk litar hibrid, modul COB, MCM, peranti MEMS, modul RF dan gelombang mikro, peranti optoelektronik, elektronik ketenteraan dan modul elektronik automotif.
Mesin ini boleh memproses peranti dengan dimensi di bawah 200 mm. Dengan menggantikan kapilari dengan panjang yang berbeza, ia boleh menampung kedalaman rongga antara 12 hingga 15 mm. Ia juga menyokong tumbukan stud ekor sifar dan mempunyai output tenaga ultrasonik yang stabil dan sistem kawalan elektrik bersepadu, memastikan operasi yang andal dan kualiti ikatan yang konsisten.
Aplikasi
Ciri-ciri
| Tidak. | Ciri |
| 1 | Sistem Kawalan Tekanan Gelung Tertutup |
| 2 | Teknologi Penempatan Bola Ekor Sifar yang Unik |
| 3 | Direka untuk Pakej Rongga Dalam & Modul Besar |
| 4 | Pemacu Elektrik Sepenuhnya – Tiada Udara Mampat Diperlukan |
| 5 | Teknologi DSP Berkunci Fasa untuk Ultrasonik StabilPrestasi |
Spesifikasi Teknikal Utama
| NO | Seksyen | Parameter | Spesifikasi | Parameter Lain | |
| 1. | Ketua Bond | Z Travel | 18 mm | Saiz Kili | 1/2 inci |
| 2. | Julat XY | X: 15 mm, Y: 15 mm | |||
| 3. | Meja Angkat | Z Travel | 0~18 mm | Suhu Pemanas | Suhu bilik ~ 200°C |
| 4. | Julat XY | 250 mm × 270 mm | Menu Operasi | Skrin sentuh TFT 7", menu Cina | |
| 5. | Kuasa Ultrasonik | Dikawal secara digital, subbahagian 1000x | Bekalan Kuasa | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Daya Ikatan | 1~250 g | Jejak (L×D×T) | ≤620 × 640 × 450 mm | |
| 7. | Jenis Wayar | HY-WB450M: Wayar emas 15~75 μm, Wayar platinum 18~25 μm, Wayar perak 18~50 μm HY-WB450PM : Wayar emas 15~75 μm, Wayar platinum 18~25 μm, Wayar perak 18~50 μm，Dawai kuprum 18~50 μm | Berat | Kasar: lebih kurang 70 kg; Bersih: lebih kurang 45 kg | |
| 8. | Konfigurasi Piawai | Unit utama, gelendong 1/2 inci, lampu LED, mikroskop stereo, pemegang kerja | |||
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Parameter | Spesifikasi |
| 2. | Suhu Ambien (Suhu Bilik) | 15°C ~ 30°C |
| 3. | Kelembapan Relatif Ambien | 30% ~ 60% (tiada pemeluwapan) |
| 4. | Getaran | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 5. | Keperluan Kuasa | 1. 220V ± 10% 2. Kuasa ≤ 500W 3. Frekuensi: 50/60Hz |
| 6. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 7. | Voltan | 220V ± 10% |
| 8. | Kekerapan | 50/60Hz |
| 9. | Pembumian | Mesti dibumikan |
| 10. | Kuasa | ≤ 500W |
| 11. | Spesifikasi Antara Muka | 5A, 3-wayar fasa tunggal |
