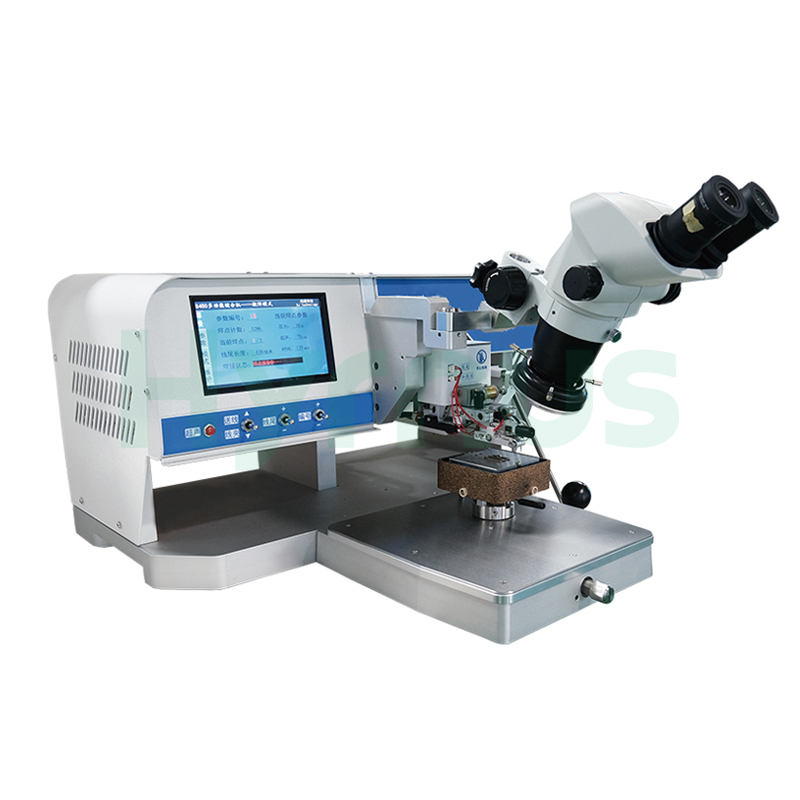

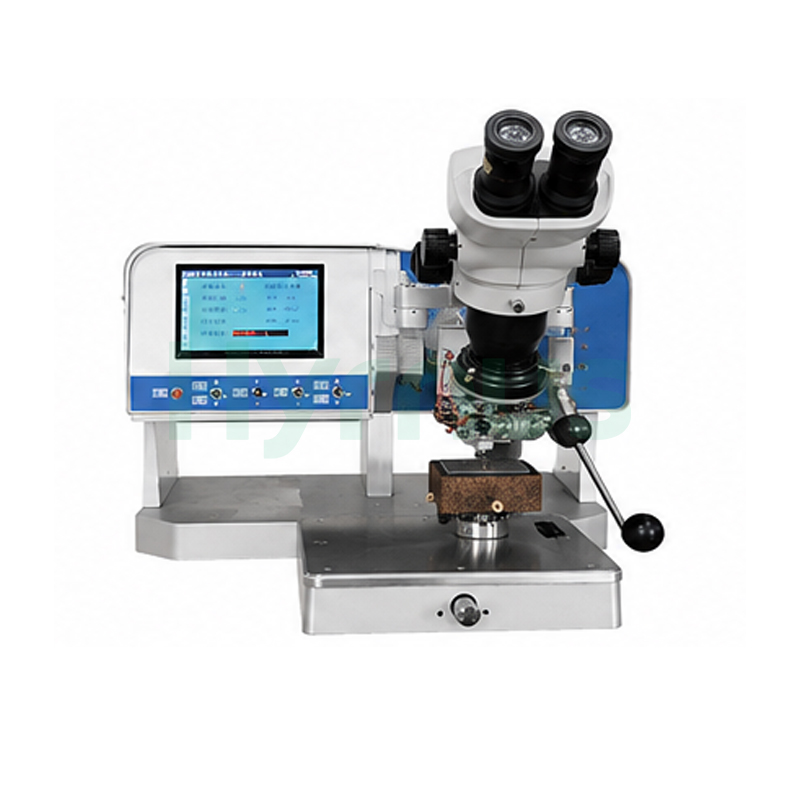

HY-WB150M Emas Mesin Ikatan Rebendireka bentuk untuk sambungan cip-ke-pin dalaman dalam litar hibrid, modul COB, MCM, MEMS, RF, ketuhar gelombang mikro, optoelektronik dan peranti elektronik automotif. Ia menyokong produk di bawah 200 mm dan menyediakan output ultrasonik yang stabil untuk ikatan yang andal dan konsisten.
Jenama :
HYRNUSNombor Item :
HY-WB150MPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Ikatan Reben Emas Pengikat Wayar Baji Semikonduktor
Pengenalan Produk
HY-WB150MEmasMesin Ikatan Reben direka bentuk untuk sambungan cip-ke-pin dalaman dalam pembungkusan komponen elektronik khas. Ia sesuai untuk litar hibrid, modul COB, MCM, peranti MEMS, modul RF dan gelombang mikro, peranti optoelektronik, elektronik ketenteraan dan modul elektronik automotif.
Mesin ini menyokong peranti dengan dimensi di bawah 200 mm. Dengan menggantikan alat pengikat dengan panjang yang berbeza, ia boleh menampung kedalaman rongga dari 12 mm hingga 15 mm atau 21 mm. Ia juga menyokong tumbukan stud ekor sifar dan mempunyai output tenaga ultrasonik yang stabil dan sistem kawalan elektrik bersepadu, membantu memastikan operasi yang andal dan kualiti pengikatan yang konsisten.
Aplikasi
Ciri-ciri
| Tidak. | Ciri |
| 1 | Pembelajaran Proses Lanjutan dengan Antara Muka Skrin Sentuh Cina |
| 2 | Boleh disesuaikan dengan peranti dengan kedalaman rongga yang berbeza (dari 12 mm hingga 15 mm)/21mm) dengan menggantikan model kapilari dengan panjang yang berbeza |
| 3 | Mampu melakukan fungsi bumping ekor wayar sifar (bumping stud) |
| 4 | Kawalan Berkunci Fasa DSP untuk Output Ultrasonik yang Stabil |
| 5 | Kawalan Ikatan Dawai Halus yang Cemerlang dan Kebolehsuaian Substrat Lembut |
Spesifikasi Teknikal Utama
| NO | Seksyen | Parameter | Spesifikasi | Parameter Lain | |
| 1. | Ketua Bond | Z Travel | 18 mm | Saiz Kili | 1/2 inci |
| 2. | Julat XY | X: 15 mm, Y: 15 mm | |||
| 3. | Meja Angkat | Z Travel | 0~18 mm | Suhu Pemanas | Suhu bilik ~ 200°C |
| 4. | Julat XY | 250 mm × 270 mm | Menu Operasi | Skrin sentuh TFT 7", menu Cina | |
| 5. | Kuasa Ultrasonik | Dikawal secara digital, subbahagian 1000x | Bekalan Kuasa | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Daya Ikatan | 1~250 g | Jejak (L×D×T) | ≤620 × 640 × 450 mm | |
| 7. | Jenis Wayar | Reben emas 50×12.5 ~ 300×25.4 μm | Berat | Kasar: lebih kurang 70 kg; Bersih: lebih kurang 45 kg | |
| 8. | Konfigurasi Piawai | Unit utama, gelendong 1/2 inci, lampu LED, mikroskop stereo, pemegang kerja, pengumpan wayar 90° | |||
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Parameter | Spesifikasi |
| 2. | Suhu Ambien (Suhu Bilik) | 15°C ~ 30°C |
| 3. | Kelembapan Relatif Ambien | 30% ~ 60% (tiada pemeluwapan) |
| 4. | Getaran | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 5. | Keperluan Kuasa | 1. 220V ± 10% 2. Kuasa ≤ 500W 3. Frekuensi: 50/60Hz |
| 6. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 7. | Voltan | 220V ± 10% |
| 8. | Kekerapan | 50/60Hz |
| 9. | Pembumian | Mesti dibumikan |
| 10. | Kuasa | ≤ 500W |
| 11. | Spesifikasi Antara Muka | 5A, 3-wayar fasa tunggal |
Butiran Produk
