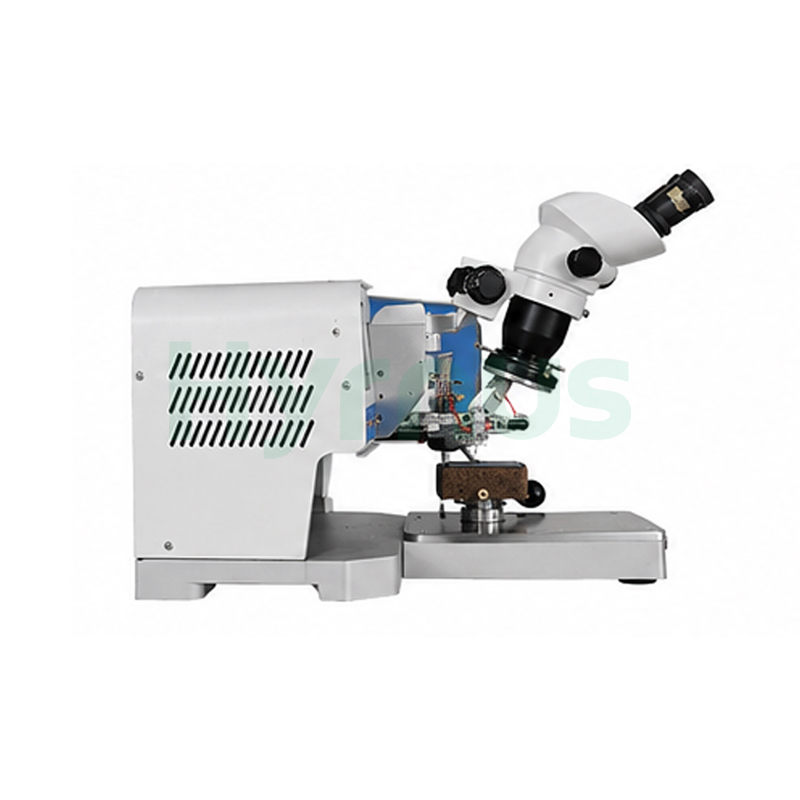

HY-WB350PM / HY-WB350M Mesin Ikatan Baji Kawat Emas direka bentuk untuk sambungan cip-ke-pin dalaman dalam litar hibrid, modul COB, MCM, MEMS, RF, ketuhar gelombang mikro, optoelektronik dan peranti elektronik automotif. Ia menyokong produk di bawah 200 mm dan menyediakan output ultrasonik yang stabil untuk prestasi ikatan yang andal.
Jenama :
HYRNUSNombor Item :
HY-WB350PM / HY-WB350MPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Ikatan Baji Kawat Emas Pengikat Baji Pembungkusan COB untuk Kawat Aloi Khas
Pengenalan Produk

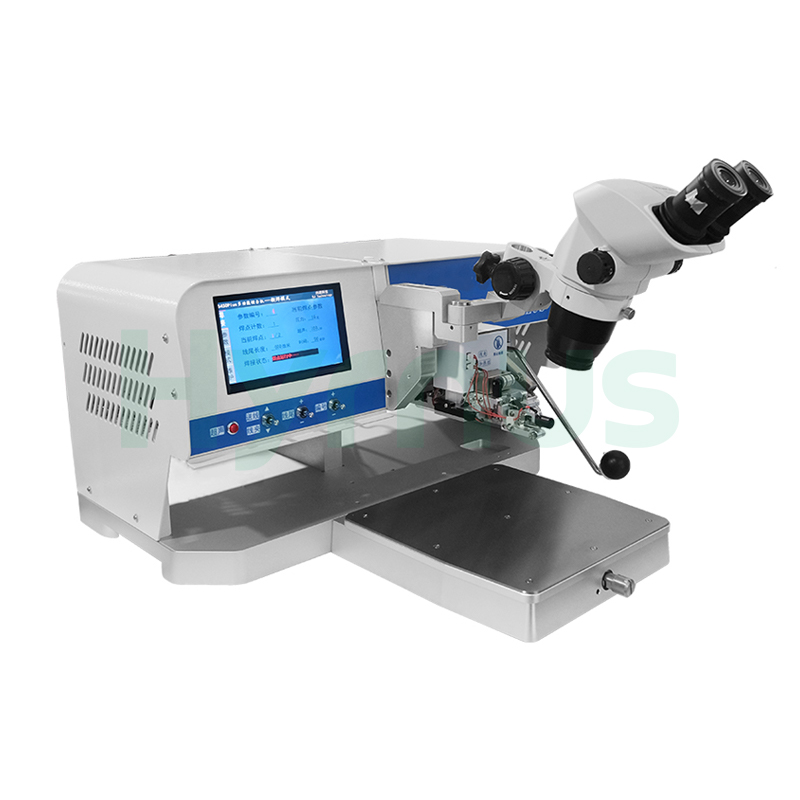

HY-WB350PM / HY-WB350MMesin Ikatan Baji Kawat Emasdireka bentuk untuk sambungan cip-ke-pin dalaman dalam pembungkusan komponen elektronik khas. Ia sesuai untuk litar hibrid, modul COB, MCM, peranti MEMS, modul RF dan gelombang mikro, peranti optoelektronik, elektronik ketenteraan dan modul elektronik automotif.
Mesin ini menyokong peranti dengan dimensi di bawah 200 mm. Dengan menggantikan alat pengikat dengan panjang yang berbeza, ia boleh menampung kedalaman rongga 15 mm dan 21 mm. Ia juga menyokong tumbukan stud ekor sifar dan mempunyai output tenaga ultrasonik yang stabil dan sistem kawalan elektrik bersepadu, membantu memastikan kualiti pengikatan yang konsisten dan operasi yang boleh dipercayai.
Aplikasi
Ciri-ciri
| Tidak. | Ciri |
| 1 | Sesuai dengan transduser frekuensi tinggi dan rendah |
| 2 | Sistem kawalan tekanan gelung tertutup berketepatan tinggi (ketepatan dalam lingkungan 1 g) |
| 3 | Mampu melakukan fungsi bumping ekor wayar sifar (bumping stud) |
| 4 | Beralih satu sentuhan antara mod kuasa tinggi dan rendah |
| 5 | Sistem kawalan elektrik bersepadu |
Spesifikasi Teknikal Utama
| NO | Seksyen | Parameter | Spesifikasi | Parameter Lain | |
| 1. | Ketua Bond | Z Travel | 18 mm | Saiz Kili | 1/2 inci |
| 2. | Julat XY | X: 15 mm, Y: 15 mm | |||
| 3. | Meja Angkat | Z Travel | 0~18 mm | Suhu Pemanas | Suhu bilik ~ 200°C |
| 4. | Julat XY | 250 mm × 270 mm | Menu Operasi | Skrin sentuh TFT 7", menu Cina | |
| 5. | Kuasa Ultrasonik | Dikawal secara digital, subbahagian 1000x | Bekalan Kuasa | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Daya Ikatan | 1~250 g | Jejak (L×D×T) | ≤620 × 640 × 450 mm | |
| 7. | Jenis Wayar | HY-WB350PM: Dawai emas 15~75 μm,,Dawai aluminium 18~100 μm，Reben emas 12.7×50 ~ 25.4×300 μm, dawai aloi khas HY-WB350M: Wayar emas 15~75 μm, Wayar platinum 18~25 μm, Wayar aluminium 18~100 μm | Berat | Kasar: lebih kurang 70 kg; Bersih: lebih kurang 45 kg | |
| 8. | Konfigurasi Piawai | Unit utama, gelendong 1/2 inci, lampu LED, mikroskop stereo, pemegang kerja, pengumpan wayar 90° | |||
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Parameter | Spesifikasi |
| 2. | Suhu Ambien (Suhu Bilik) | 15°C ~ 30°C |
| 3. | Kelembapan Relatif Ambien | 30% ~ 60% (tiada pemeluwapan) |
| 4. | Getaran | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 5. | Keperluan Kuasa | 1. 220V ± 10% 2. Kuasa ≤ 500W 3. Frekuensi: 50/60Hz |
| 6. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 7. | Voltan | 220V ± 10% |
| 8. | Kekerapan | 50/60Hz |
| 9. | Pembumian | Mesti dibumikan |
| 10. | Kuasa | ≤ 500W |
| 11. | Spesifikasi Antara Muka | 5A, 3-wayar fasa tunggal |
