Jenama :
HYRNUSNombor Item :
HY-HW300Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :

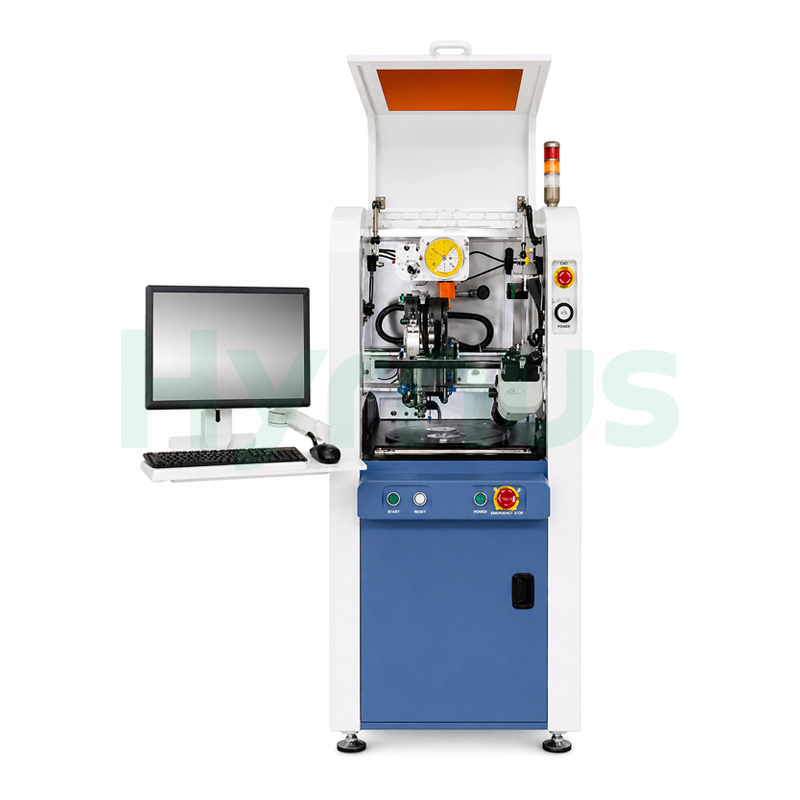

ChinaMesin Pengikat Wayar Berat Modul Kuasa Automatik Penuh
Pengenalan Produk
HY-HW300 Automatik PenuhPengikat Wayar Berat direka khusus untuk proses sambungan pin dalaman cip dalam pengeluaran komponen elektronik khas dan diiktiraf sebagai salah satu peralatan utama dalam pembuatan komponen elektronik. Ia digunakan terutamanya dalam modul kuasa untuk aplikasi seperti kenderaan tenaga baharu dan basikal elektrik; modul penjanaan dan penukaran kuasa angin; modul penjanaan, penukaran dan penyimpanan kuasa solar; sistem kuasa bateri litium; sistem transit rel; modul bekalan kuasa perubatan dan penerbangan, serta komponen automotif, penukar dan aplikasi berkaitan lain.
Prestasi Peralatan
| Tidak. | Ciri |
| 1 | Pemantauan ubah bentuk ikatan masa nyata automatik, menyediakan kawalan maklum balas status kimpalan langsung |
| 2 | Pemantauan tenaga ultrasonik masa nyata, menyediakan kawalan maklum balas tenaga kimpalan |
| 3 | Menyokong keupayaan kawalan gelung panjang dan ketinggian malar yang tetap |
| 4 | Menyokong keupayaan ujian tarik tanpa pemusnah |
| 5 | Penggantian bilah pemotong hadapan dan belakang yang mudah |
| 6 | Menyokong mod pemotongan aktif, menyediakan kawalan kedalaman pemotongan yang stabil dan tepat |
| 7 | Menyokong pengapit wayar gegelung suara |
| 8 | Menyokong penentukuran daya automatik |
| 9 | Alat bantu imej penyelenggaraan kepala ikatan definisi tinggi |
Spesifikasi Teknikal
| Tidak. | Parameter | Spesifikasi |
| 1. | Ketepatan Ikatan | ±5 μm @ 3σ |
| 2. | Daya Ikatan | 50~1500 g |
| 3. | Kawasan Ikatan | X: 305 mm, Y: 457 mm, putaran ±220° |
| 4. | Panjang Kapilari | 2.5 inci, 2 inci |
| 5. | Julat Perjalanan Z | 50 mm, resolusi 0.1 μm |
| 6. | Jenis Wayar | Dawai aluminium (100~500 μm), Dawai kuprum (100~300 μm) |
| 7. | Transduser Ultrasonik | Frekuensi: 60 kHz; Kuasa: 0~60 W, keupayaan aplikasi fleksibel bertingkat |
| 8. | Kelajuan Ikatan | ≥ 1.2 wayar/s |
| 9. | Kawalan Gelung | Boleh diprogramkan sepenuhnya |
| 10. | Sistem Pengoperasian | Windows 10 |
| 11. | Julat Kedalaman Rongga | Maksimum 35 mm |
| 12. | Berat Bersih Peralatan | Lebih kurang 1200 kg |
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Jejak (L×D×T) | ≤1000 × 1500 × 1700 mm (tidak termasuk ruang monitor) |
| 2. | Berat Peralatan | Lebih kurang 1200 kg |
| 3. | Suhu Ambien | Suhu bilik biasa (20°C ~ 26°C); operasi suhu tinggi akan menjejaskan hayat perkhidmatan peralatan |
| 4. | Keperluan Udara Mampat | 0.4~0.8 MPa, kadar aliran >150 L/min (rawatan kering, penyingkiran habuk, pemisahan minyak-air) |
| Kandungan minyak sisa: 0.01 ppm; Penapisan: zarah >0.01 μm; Suhu takat embun rendah: -20°C | ||
| 5. | Kelembapan Ambien | Kelembapan relatif ≤60% |
| 6. | Getaran Ambien | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 7. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 8. | Lain-lain | - Pastikan bekalan kuasa terletak berhampiran mesin |
| - Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak | ||
| - Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak | ||
| - Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak | ||
| 9. | Voltan | AC 220V ± 10% |
| 10. | Kekerapan | 50/60 Hz |
| 11. | Pembumian | Mesti dibumikan |
| 12. | Kuasa | ≥ 1000 W |
| 13. | Spesifikasi Antara Muka | 10A, 3-wayar fasa tunggal |
Butiran Produk
