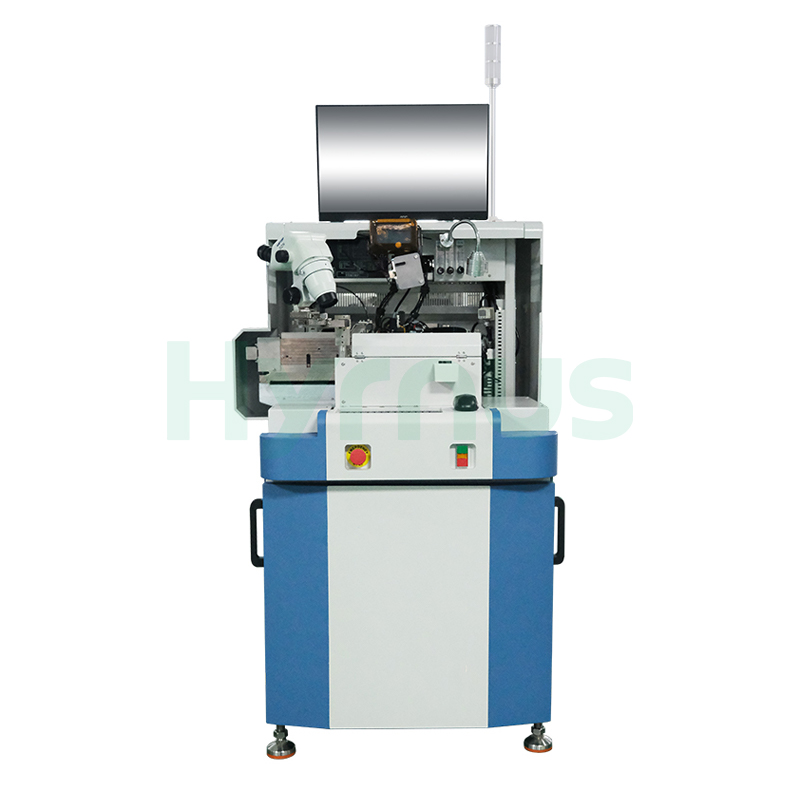

HY-WB700/HY-WB700P Pengikat Wayar Bola Automatik Sepenuhnya ialah sistem ikatan dawai satah standard yang direka untuk aplikasi pembungkusan semikonduktor berketepatan tinggi. Ia menyokong rel, lekapan dan magasin yang boleh disesuaikan. Dilengkapi dengan transduser dwi-frekuensi, laluan optik fokus automatik, kawalan gerakan lanjutan dan sistem EFO berbilang peringkat, ia memastikan prestasi ikatan yang stabil, cekap dan sangat andal.
Jenama :
HYRNUSNombor Item :
HY-WB700 / HY-WB700PPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Ikatan Bola Pengikat Wayar Automatik Sepenuhnya untuk Sensor, Laser, Peranti Komunikasi Optik
Pengenalan Produk
HY-WB700/HY-WB700PPengikat Wayar Bola Automatik Sepenuhnyaialah sistem ikatan dawai planar piawai berketepatan tinggi yang direka untuk aplikasi pembungkusan semikonduktor termaju. Ia menyokong penyesuaian fleksibel rel, lekapan dan sistem magasin untuk memenuhi keperluan pengeluaran pelanggan yang pelbagai. Mesin ini dilengkapi dengan laluan optik fokus automatik yang boleh diprogramkan dan konfigurasi laluan optik dwi, memastikan penjajaran yang tepat dan pengimejan yang stabil semasa operasi ikatan. Transduser dwi-frekuensi dan sistem kawalan gerakan kebolehpercayaan tingginya memberikan prestasi ultrasonik yang konsisten dan kualiti ikatan dawai yang tepat.
Sistem ini menampilkan reka bentuk rel panduan meja XY berketegaran tinggi dan struktur pemegang kerja yang teguh, meningkatkan kestabilan mekanikal dan ketepatan operasi jangka panjang dengan ketara. Sistem pengendalian bahan automatik sepenuhnya yang boleh diprogramkan meningkatkan kecekapan pengeluaran dan mengurangkan intervensi manual. Di samping itu, fungsi PR Look Ahead membolehkan pengecaman corak dan pelaksanaan trajektori yang lebih pantas dan lancar. Sistem pemadaman nyalaan elektronik (EFO) berbilang saluran dan berbilang peringkat memastikan penamatan wayar yang andal, menjadikan HY-WB700/HY-WB700P sesuai untuk persekitaran pembuatan volum tinggi dan kebolehpercayaan tinggi.
Ciri-ciri
| Tidak. | Ciri |
| 1 | Laluan optik fokus automatik yang boleh diprogramkan / laluan optik dwi |
| 2 | Transduser frekuensi dua hala |
| 3 | Sistem pengendalian bahan automatik sepenuhnya yang boleh diprogramkan |
| 4 | Reka bentuk pemegang kerja ketegaran tinggi |
| 5 | Sistem kawalan gerakan yang boleh dipercayai tinggi |
| 6 | Sistem rel panduan meja XY ketegaran tinggi yang unik |
| 7 | Fungsi Pandang Ke Hadapan PR |
| 8 | Sistem pemadaman nyalaan elektronik (EFO) berbilang saluran, berbilang peringkat |
Spesifikasi Teknikal
| Tidak. | Parameter | Spesifikasi |
| 1. | Pemegang Kerja (Boleh Disesuaikan) | |
| 2. | Perjalanan Pemegang Kerja Z | 13 mm |
| 3. | Suhu Pemanas | Suhu bilik ~ 300°C |
| 4. | Julat XY Pemegang Kerja | 73 mm × 100 mm |
| 5. | Sistem Pengoperasian | Tingkap |
| 6. | Perjalanan Ikatan | 60 mm × 90 mm |
| 7. | Padang Pad Ikatan Min | 45 μm |
| 8. | Ketepatan Ikatan | ±2 μm @ 3σ |
| 9. | Diameter Wayar | 18 µm ~ 50 µm |
| 10. | Panjang Wayar Maksimum | 7 mm |
| 11. | Ketinggian Gelung Min | 60 μm |
| 12. | Ketepatan Ketinggian Gelung | ±25.4 µm |
| 13. | Ayunan Wayar | ±25 μm |
| 14. | Kawalan Gelung | Boleh diprogramkan sepenuhnya |
| 15. | Laluan Optik (Pilihan) | 2~4 / 1.6~3.6 zum berterusan, fokus automatik boleh atur cara |
| 16. | Kelajuan Ikatan Standard | Masa kitaran 45 ms/wayar |
| 17. | Jarak Fokus Automatik (Z) | 4 mm |
| 18. | Toleransi Sudut Cip | Putaran ±45° |
| 19. | Toleransi Kedudukan Cip | X: ±190 μm, Y: ±140 μm |
| 20. | Daya Ikatan | 0~360 g |
| 21. | Kuasa Ultrasonik | 0~2 W |
| 22. | Keperluan Udara Mampat | 0.35~1 MPa, kelengkapan udara Φ10 |
| 23. | Voltan Input | AC 220V ± 10% (50 Hz) |
| 24. | Penggunaan Udara Berkadaran | 150 L/min @ 0.5 MPa |
| 25. | Berat | Bersih: 650 kg |
| 26. | Mod Gelung | Gelung Q / Gelung S / Putar BGA |
| 27. | Dimensi Maksimum (L×D×T) | 1300 × 1000 × 1700 mm |
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Suhu Ambien (Suhu Bilik) | 15°C ~ 30°C |
| 2. | Kelembapan Relatif Ambien | 30% ~ 60% (tiada pemeluwapan) |
| 3. | Getaran | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 4. | Keperluan Kuasa | 1. 220V AC ± 10% |
| 2. Kuasa ≥ 2000W | ||
| 3. Frekuensi: 50Hz ± 1Hz | ||
| 5. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 6. | Lain-lain | - Pastikan bekalan kuasa terletak berhampiran mesin |
| - Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak | ||
| - Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak | ||
| - Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak | ||
| 7. | Voltan | 220V ± 10% |
| 8. | Kekerapan | 50/60Hz |
| 9. | Pembumian | Mesti dibumikan |
| 10. | Kuasa | ≥2000W |
| 11. | Spesifikasi Antara Muka | 10A, 3-wayar fasa tunggal |
