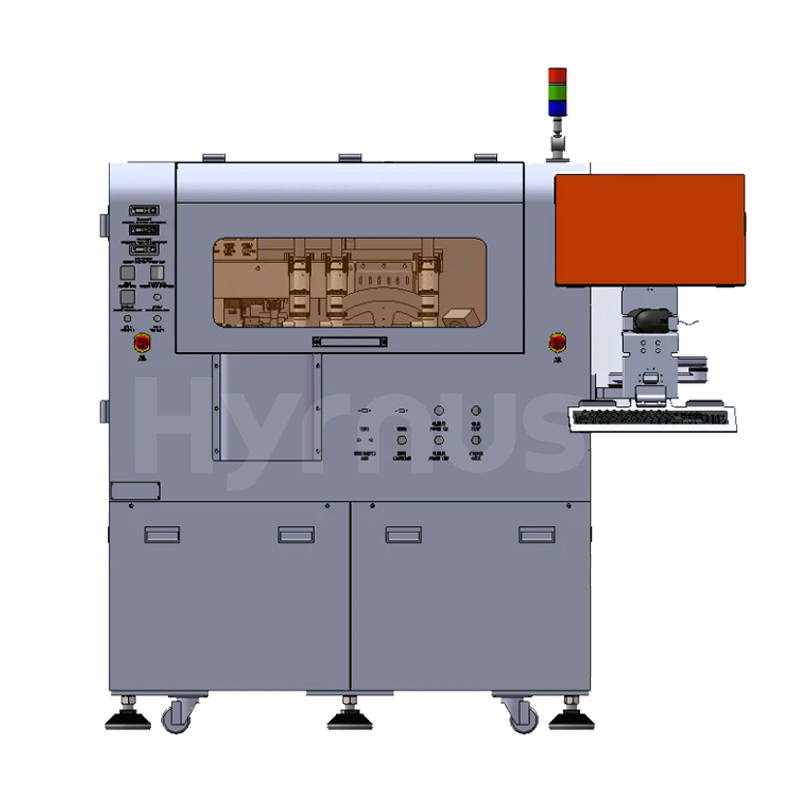

Pengikat Eutektik untuk LED Automotif dan Semikonduktor Optoelektronik

Sistem pembetulan sudut cip automatik berketepatan tinggi

Perubahan PCB (substrat) automatik

Penukaran cincin wafer automatik (fungsi pilihan)

Fungsi pemanasan muncung: suhu malar sehingga 330°C

Fungsi pemanasan suhu malar pemegang kerja/substrat: suhu malar sehingga 285°C

Fungsi peringkat pra-pemanasan dan pasca-pemanasan

Fungsi sistem imej anti-float

Fungsi pengesanan acuan yang hilang

Pengesanan penyumbatan muncung

Kepala ikatan linear untuk ketepatan ikatan eutektik yang tinggi

Pemeriksaan pra-eutektik: pemeriksaan serpihan atau kecacatan serius pada PCB

Pemeriksaan pasca-ikatan: memeriksa penempatan dan sudut cip

Menyokong cincin wafer 6 inci dan lebih kecil (saiz lain boleh disesuaikan)

Fungsi perlindungan anti-perlanggaran mati kuasa (teknologi baharu, tiada UPS diperlukan)

Pelbagai konfigurasi tersedia untuk memenuhi permintaan pasaran yang berbeza; boleh disesuaikan mengikut keperluan

Spesifikasi Teknikal

No	Kategori	Parameter	Spesifikasi
1. Maklumat Umum		Sistem Pengoperasian	Windows 7
		Bahasa yang Disokong	Bahasa Cina / Bahasa Inggeris
		UPH	5000 PCS/H (bergantung pada masa proses eutektik dan proses produk pelanggan)
2. Ketepatan		Ketepatan Ikatan Dadu X/Y	±10 μm (tidak termasuk ralat fotomask dan bahan mentah)
		Ketepatan Kedudukan	±7 μm (topeng foto)
		Ketepatan Sudut	±1°
		Jenis Kepala Ikatan	Kepala ikatan acuan ketepatan tinggi linear
3. Kawalan Suhu		Suhu Peringkat Ikatan Mati	285°C (±5°C)
		Suhu Kepala Ikatan	330°C (±5°C)
4. Automasi (Pilihan)		Perubahan PCB Automatik	Ya
		Penukaran Cincin Wafer Automatik	Pilihan
5. Sistem Penglihatan		Resolusi Kamera	1280 × 1024 piksel
		Fungsi Pemeriksaan	Sistem penglihatan kecerdasan tinggi, menyokong pemeriksaan automatik bentuk, kedudukan dan pemeriksaan pasca-ikatan
6. Keserasian		Keserasian Sistem	Menyokong pelbagai format peta
		Penyesuaian	Keterbukaan yang tinggi, boleh disesuaikan mengikut keperluan pelanggan yang berbeza
7. Dimensi & Bahan		Saiz PCB (L×P, maks)	110 mm × 130 mm
		Saiz Cincin Wafer	6 inci (saiz lain boleh disesuaikan)
		Saiz Acuan	6 mil × 6 mil ~ 100 mil × 100 mil
		Dimensi Peralatan (P×L×T)	1500 × 1350 × 1600 mm
		Berat Peralatan	1050 kg (berat akhir tertakluk kepada produk sebenar)
8. Utiliti		Udara Mampat	5–6 kgf/cm²
