Sistem Ikatan Acuan Berkelajuan Tinggi untuk Semikonduktor

HY-DB812 Diaitu Pasang Peralatanialah sistem ikatan acuan berkelajuan tinggi yang direka untuk pembungkusan semikonduktor berketepatan sederhana hingga tinggi, yang menyokong IC, QFN/DFN/BGA, peranti kuasa (IGBT/SiC) dan sensor MEMS.

  • Jenama :

    HYRNUS
  • Nombor Item :

    HY-DB812
  • Pesanan (MOQ) :

    1 Set
  • Waranti :

    One-Year Warranty and Lifetime Maintenance
  • Pembayaran :

    T/T
  • Masa Utama :

    7-35 Days
  • Asal Produk :

    China
  • Sistem Ikatan Acuan Berkelajuan Tinggiuntuk Semikonduktor

    Pengenalan Produk

    HY-DB812 Diaitu Bonder mencapai daya pemprosesan maksimum 17K UPH dengan ketepatan ikatan X/Y ±25 μm (ketepatan sudut: <1mm ±3°, ≥1mm ±1°), mengendalikan saiz acuan dari 0.20 × 0.20 mm hingga 10 × 10 mm (ketebalan ≥75μm) dan menampung wafer 12" dengan keserasian ke belakang untuk 6" dan 8". Sistem ini menyokong substrat/bingkai plumbum dari panjang 100–300mm dan lebar 20–105mm, dengan kaedah penyuapan majalah/tindanan dan ikatan jenis linear. Dilengkapi dengan sistem penglihatan 640 × 480 piksel yang menawarkan 256 tahap skala kelabu dan ketepatan pengecaman 0.25 mil, ia mempunyai pendispensan berganda yang menyokong pendispensan titik dan corak, daya ikatan 30–550 g, putaran kepala ikatan ±180° dan keupayaan DAF standard dengan kawalan suhu 3 zon. Sistem ini merangkumi fungsi pemeriksaan komprehensif (ketepatan pendispensan, pemeriksaan pasca-ikatan, pelarasan saiz automatik), sokongan pemetaan, statistik data dan komunikasi SECS, dengan pengimbasan kod bar dan rangkaian pilihan. Beroperasi Pada 220V / 50Hz dengan penggunaan kuasa lebih kurang 1.6 kW dan memerlukan udara termampat ≥0.4 MPa, HY-DB812 berukuran 1980 × 1500 × 1600 mm dan beratnya lebih kurang 1900 kg, memberikan prestasi yang andal dan disahkan pengeluaran untuk pembuatan kelompok bervolum tinggi.

    Senario Aplikasi

    Sesuai untuk aplikasi pembungkusan semikonduktor termasuk IC, QFN/DFN/BGA, peranti kuasa (IGBT/SiC) dan sensor MEMS.

    Ciri

    Keserasian Wafer Bersaiz Besar: Menyokong wafer 6", 8", dan 12", meliputi proses termaju arus perdana dan keperluan pembungkusan bersaiz besar.

    Gerakan Berkelajuan Tinggi & Ketepatan Tinggi: Dilengkapi dengan motor linear berketepatan tinggi untuk pengendalian bahan, sistem ikatan acuan motor linear tiga paksi berkelajuan tinggi dan peringkat kedudukan X/Y pacuan motor linear, memastikan ketepatan kedudukan kelajuan dan ulangan untuk meningkatkan daya pemprosesan dan hasil.

    Proses Pendispensan Berganda: Sistem pendispensan berganda bersepadu menyokong proses pendispensan titik/corak, serasi dengan pelbagai bahan seperti epoksi perak, pes pateri dan pelekat konduktif untuk memenuhi senario pembungkusan yang berbeza.

    Bantuan Proses Pintar: Menampilkan sistem pengembangan wafer automatik sepenuhnya dan sistem pemetaan pintar untuk pengembangan wafer, pengenalpastian kecacatan/kedudukan cip yang pantas dan kedudukan yang tepat, sekali gus mengurangkan campur tangan manual.

    Alternatif & Kebolehpercayaan Domestik: Sebagai produk perusahaan berteknologi tinggi kebangsaan, ia telah disahkan barisan pengeluaran dengan kestabilan operasi jangka panjang yang kukuh, penghantaran pantas dan tindak balas perkhidmatan, menjadikannya sesuai untuk keperluan pembuatan kelompok.

    Spesifikasi Teknikal

    ParameterSpesifikasi
    Kaedah PemuatanPemberian Majalah / Susunan
    Kaedah Ikatan MatiJenis linear
    Saiz Acuan0.20mm × 0.20mm ~ 10mm × 10mm (ketebalan ≥75μm)
    Saiz Substrat / Kerangka UtamaPanjang: 100-300mm, Lebar: 20-105mm, Ketebalan: 0.1-1mm (atau P:160-300mm × L:25-100mm)
    Ketepatan Ikatan MatiX/Y: ±25 μm; Sudut: <1mm ±3°, ≥1mm ±1°
    UPHMaks. 17K (berbeza-beza bergantung pada saiz acuan, ketumpatan rangka plumbum, dsb.)
    Saiz Wafer12 inci (serasi dengan 6/8 inci)
    Sudut Putaran Kepala Ikatan±180° (atau 0~360°)
    Sudut Putaran Wafer0°~360°
    Daya Ikatan Mati30~550 g
    Kaedah PendispensanPendispensan berganda
    Corak PendispensanDisokong
    DAF (Filem Lampiran Mati)Standard (suhu 3 zon)
    Fungsi PemeriksaanPendispensan, ketepatan titik, pelarasan automatik kedudukan, pelarasan saiz pendispensan automatik, pemeriksaan pasca-ikatan, dsb.
    Sistem PenglihatanSkala Kelabu: 256 tahap; Resolusi: 640×480 piksel; Ketepatan pengecaman: 0.25 juta
    Fungsi PemetaanDisokong
    Fungsi DataStatistik data & rakaman data disokong
    Komunikasi SECSDisokong
    Pengimbasan & Rangkaian Kod BarPilihan (tersedia atas permintaan pelanggan)
    Bekalan Kuasa220V / 50Hz, Kuasa: lebih kurang 1.6 kW
    Udara Mampat≥0.4 MPa
    Dimensi (P×L×T)1980 × 1500 × 1600 mm
    BeratLebih kurang 1900 kg

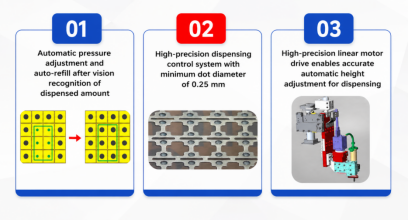

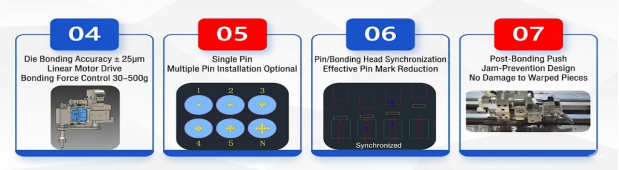

    Proses

    automatic die bonderdie bonder equipment

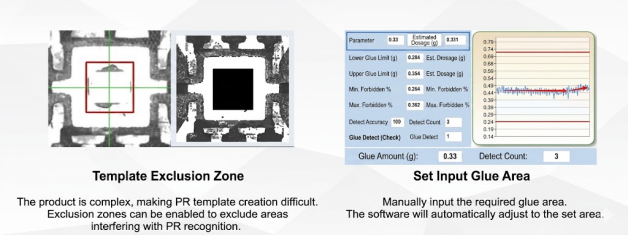

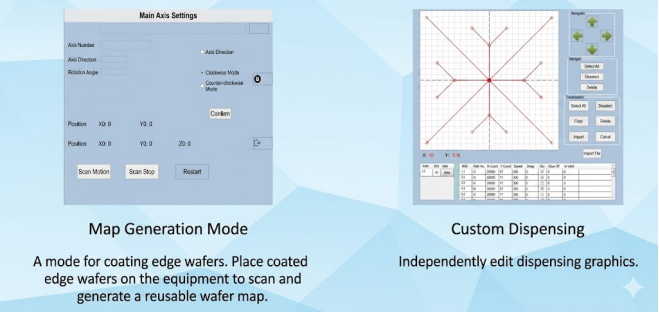

    Fungsi Perisian

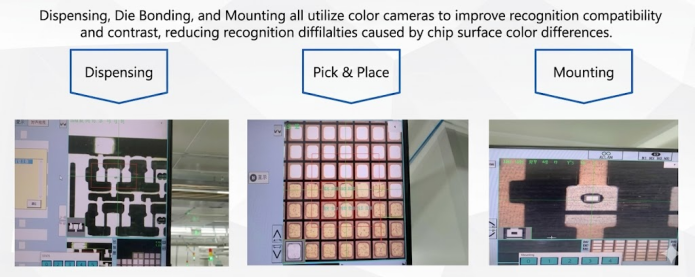

    Pengeluaran, pemilihan acuan dan peletakan acuan semuanya menggunakan kamera warna untuk meningkatkan keserasian dan kontras pengecaman, sekali gus menghapuskan kesukaran pengecaman yang disebabkan oleh variasi warna pada permukaan cip.

    die bonding machinedie attach machine

    die attach equipment

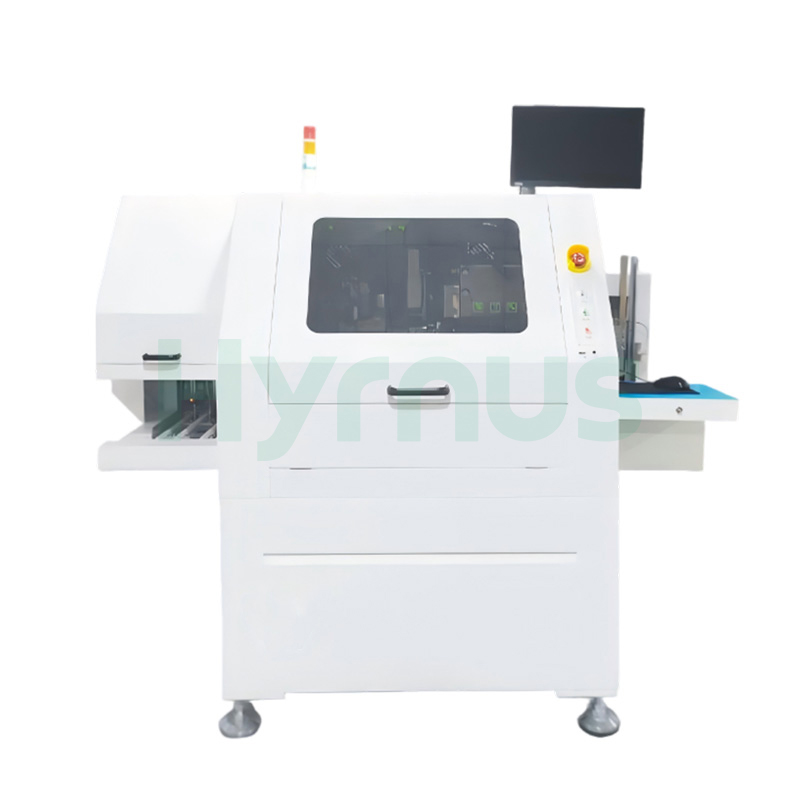

    Butiran Produk
