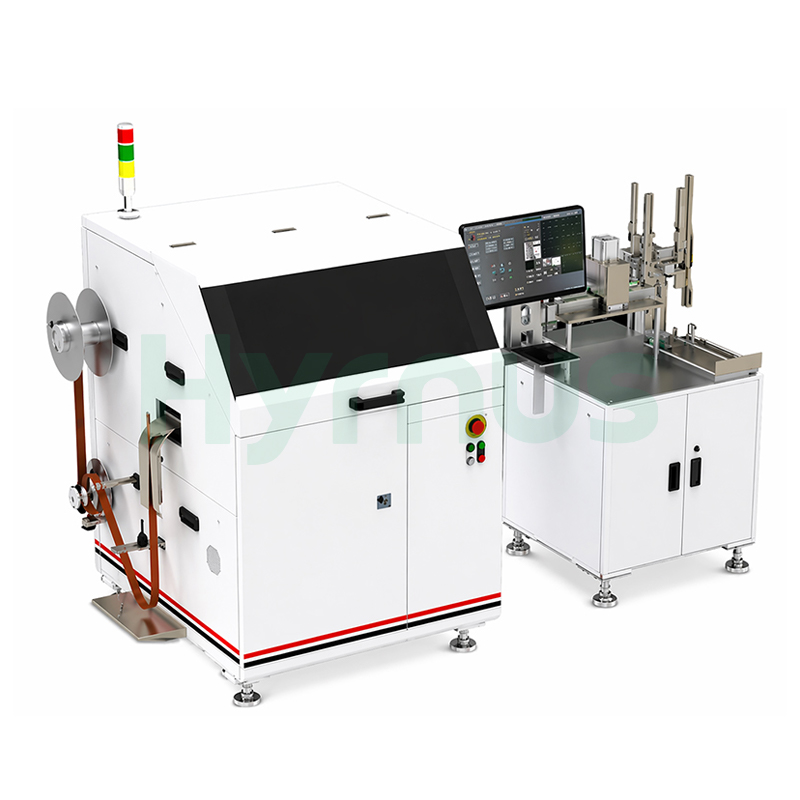

Mesin Ikatan Die Eutektik Berkelajuan Tinggi untuk Peranti Berkuasa Rendah

HY-TD8 Diaitu BonderMenyampaikan UPH 18,000+ dengan kepala ikatan linear berkelajuan tinggi, penyuapan pita ketepatan tinggi dan trek ultra lebar yang menyokong bingkai plumbum sehingga 100 mm. Menampilkan pemacu motor linear dengan resolusi 0.5 μm pada semua paksi, ia mencapai ketepatan penempatan ±38 μm @ 3σ pada kawasan ikatan 10 × 100 mm, mengendalikan saiz acuan dari 0.2 × 0.2 mm hingga 1 × 1 mm dengan daya ikatan 30–300 g. Dilengkapi dengan sistem penglihatan XK, 8 zon pemanasan dan pemeriksaan pasca ikatan pilihan serta pemantauan haus alat, mesin ini beroperasi pada 180–240V AC dengan kuasa 3.0 kVA, berukuran 1828 × 1219 × 1676 mm dan beratnya 800 kg.

Kelebihan Produk

Sistem pemakanan pita ketepatan tinggi

Kepala ikatan linear berkelajuan tinggi yang stabil, sesuai untuk proses ikatan eutektik

Reka bentuk trek ultra lebar menyokong bingkai plumbum sehingga 100 mm

UPH sehingga 18,000+ (LF ≤ 60 mm, Saiz acuan 0.3 mm × 0.3 mm)

Prestasi Produk

Konfigurasi perkakasan yang dioptimumkan

Kamera digital resolusi tinggi

Reka bentuk sistem optik yang dipertingkatkan untuk pengimejan yang lebih jelas

Struktur landasan yang dipertingkatkan

Menyokong rangka plumbum sehingga 100 mm

Sistem kawalan suhu malar lanjutan

Tiada tolok diperlukan untuk penggantian alat

Penggantian muncung yang lebih cepat

Penjajaran 3 titik mudah

Mudah dikendalikan dengan latihan minimum

Spesifikasi

Model	HY-TD8
Bekalan Kuasa	180–240 VAC, Fasa Tunggal, 50/60 Hz, 3.0 kVA
Udara Mampat	85 L/min, 5.5 bar (udara bersih dan kering)
Saiz Mesin	1828 × 1219 × 1676 mm
Berat	800 kg
Paksi X/Y	Motor linear, resolusi 0.5 μm
Kawasan Ikatan	10 mm (X) × 100 mm (Y)
Paksi Z	Motor linear, resolusi 0.5 μm, lejang 40 mm
Gas Pelindung	0.1 MPa (H₂/N₂ campuran, 5–10% hidrogen)
Saiz Acuan	0.2 × 0.2 mm ~ 1 × 1 mm
Sistem Penglihatan	Sistem Pengecaman Imej XK
Mod Penglihatan	Carian Ciri, PR Titik Tunggal dengan Sudut
Saiz Majalah	115–305 × 20–115 × 50–200 mm
Saiz Kerangka Utama	Jenis kekili, lebar 20–100 mm, ketebalan 0.1–0.2 mm
Daya Ikatan	30 g ~ 300 g
Ketepatan Penempatan	±38 μm @ 3σ
Zon Pemanasan	8 zon

Ciri-ciri Pilihan

Meja wafer yang dipertingkatkan

Kepala ikatan berkelajuan ultra tinggi dengan pemantauan tekanan masa nyata

Pemantauan kehausan alat pilih

Pemeriksaan pasca-bon

Bahagian Ciri Tambahan

Syarat Penggunaan

Suhu：Di bawah 28°C

Kelembapan:30% – 70%

Bilik Bersih:Kelas 10,000 atau lebih baik

Voltan:220V untuk semua peralatan kecuali ketuhar aliran semula vakum (380V)
