Pengikat Dail Pelbagai Fungsi Automatik Sepenuhnya untuk Pembungkusan Eutektik Pelbagai Cip COB dan COC

Pengenalan Produk

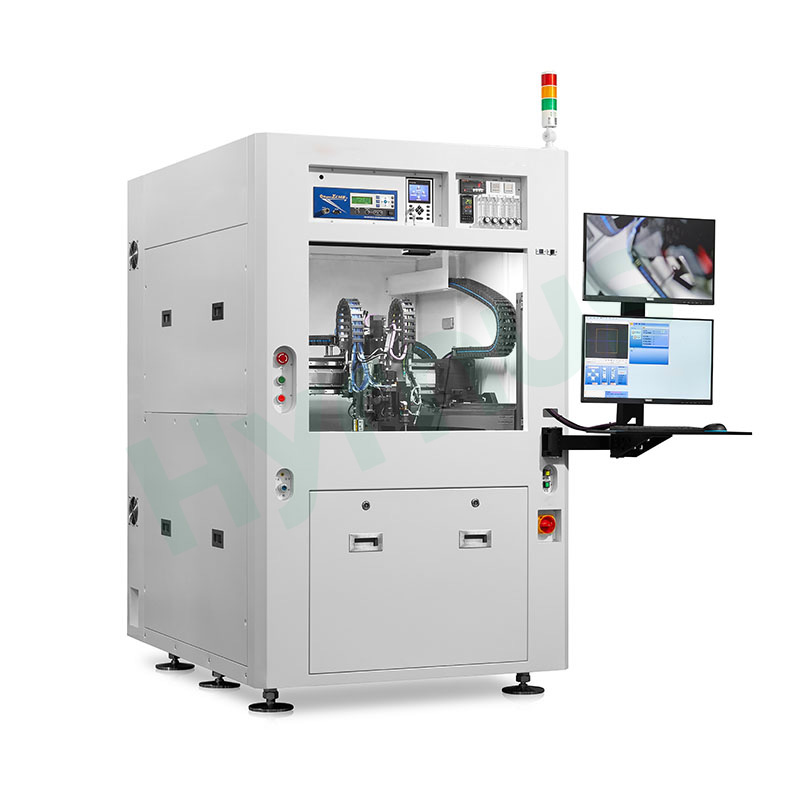

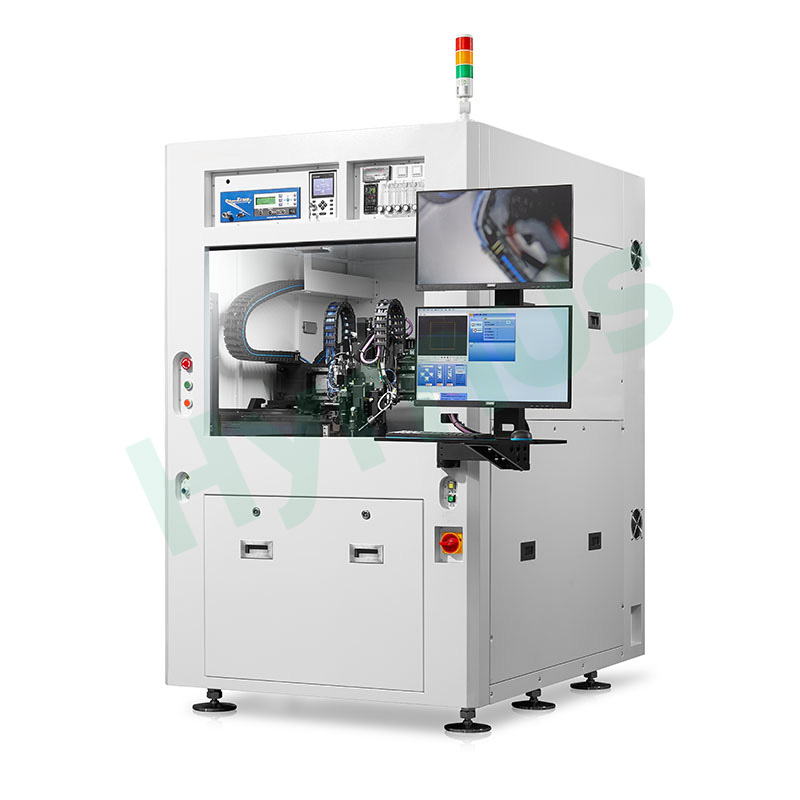

HY-GD800 Pengikat Acuan Pelbagai Fungsi Automatik Sepenuhnya direka bentuk untuk pemasangan berbilang cip dan pembungkusan eutektik dalam proses COB/COC, menyokong dua kaedah ikatan: pelekat acuan dispensing dan ikatan eutektik terma. Dilengkapi dengan gantri dwi-pacuan dan sistem kedudukan visual CCD berketepatan tinggi, kepala ikatannya boleh bertukar secara automatik antara muncung sedutan dan hujung dispensing. Sesuai dengan dulang acuan 2/4 inci serta wafer 6/8 inci dengan pemuatan dan pemunggahan wafer automatik, ia boleh disambungkan ke barisan pengeluaran automatik melalui trek penghantar pilihan dan semua resipi ikatan boleh diedit sepenuhnya untuk pengeluaran tersuai.

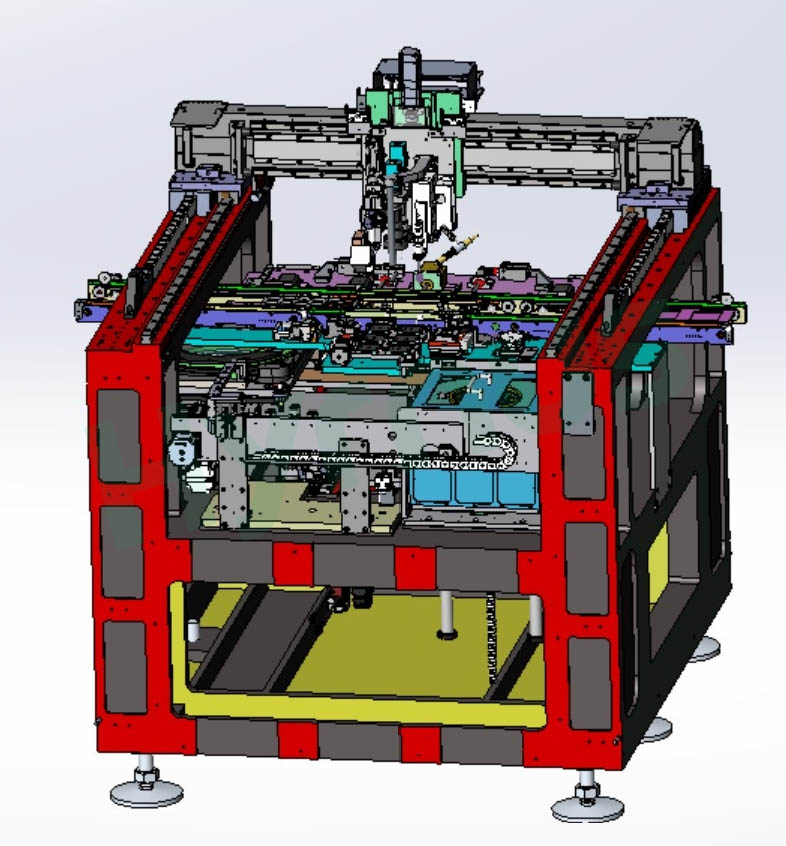

Ia mempunyai empat modul teras: gantry dwi-pacuan yang stabil dengan pergerakan XY 560×560mm dan kebolehulangan ±0.5μm, kepala ikatan semua-dalam-satu dengan CCD dwi, ​​kawalan daya, pendispensan dan pemantauan UV, platform pengendalian bahan yang boleh dikonfigurasikan dan pembawa universal dengan sistem pemuatan automatik dwi-sisi untuk operasi tanpa pemandu. Sebanyak 12 komponen standard dilengkapi untuk menjamin prestasi pembungkusan berketepatan tinggi.

Senarai Komponen

Ciri-ciri Produk

1. Direka untuk proses pelekat acuan berbilang cip berketepatan tinggi dan pembungkusan eutektik

2. Sesuai untuk mengikat substrat dan cip melalui pelekat acuan atau ikatan eutektik terma dalam pembuatan COB/COC

3. Dilengkapi dengan gantry motor linear berganda dan sistem kedudukan penglihatan CCD berketepatan tinggi untuk menjamin ketepatan pemasangan yang cemerlang

4. Kepala pengikat bertukar secara automatik antara muncung sedutan dan hujung pendispensan untuk mengendalikan pelbagai jenis cip

5. Sesuai dengan dulang acuan 2 inci & 4 inci standard, wafer 6 inci & 8 inci; pemuatan & pemunggahan wafer automatik disokong

6. Trek penghantar substrat pilihan tersedia untuk disambungkan dengan mesin luaran untuk pengeluaran besar-besaran sebaris

7. Pengguna boleh menyesuaikan resipi ikatan, parameter kedudukan visual dan urutan pemasangan secara bebas

Modul Fungsian Utama



Nama Modul	Penerangan
1. Sistem Gantry Dwi-Pacuan	Menggunakan gantry pacuan motor linear berkembar dengan gerakan XY 560×560mm untuk rentang lebar dan lejang panjang. Dilengkapi dengan tapak besi tuang bersepadu, ia memberikan operasi yang stabil dan kebolehulangan kedudukan tinggi ±0.5μm.
2. Perhimpunan Kepala Ikatan	Paksi-Z dipacu oleh skru plumbum jitu dan motor servo. Penglihatan CCD berkembar mengecam cip sekecil 0.1×0.1mm. Modul kawalan daya ZR menukar muncung secara automatik dengan daya ikatan boleh laras 20–500g. Disepadukan dengan sistem pendispensan, pengukuran ketinggian berkembar, pengawetan UV dan pemantauan CCD masa nyata.
3. Platform Pengendalian Bahan	Konfigurasi standard termasuk CCD pandangan bawah, peringkat penentukuran, penyimpanan muncung dan penentukuran daya. Lampiran pilihan: penghantar sebaris, majalah wafer, peringkat eutektik suhu malar dan unit pemuatan/pemunggahan automatik untuk penyepaduan barisan pemakanan dan pengeluaran yang fleksibel.
4. Pembawa Bahan	Sesuai dengan dulang acuan 2/4 inci standard, pembawa substrat, wafer 6 inci & 8 inci untuk menyokong pengeluaran dengan pelbagai saiz cip.
5. Sistem Pemuatan & Pemunggahan Automatik	Unit muat dan bongkar dengan dulang jenis sangkar boleh dipasang pada kedua-dua belah mesin. Pemakanan & pengumpulan kitaran automatik sepenuhnya membolehkan pengeluaran berterusan tanpa pengawasan.
