HY-EBT505 ialah peranti eutektik khusus untuk pembungkusan TO, serasi dengan asas TO56, TO9 dan TO38, membolehkan ikatan eutektik serentak dua komponen pada satu asas tunggal. Dilengkapi dengan kedudukan visual, manipulator motor linear dan peringkat eutektik suhu malar dengan perlindungan nitrogen, serta struktur pemuatan/pemunggahan talian pemasangan dan pengesanan pengambilan vakum, ia memberikan ketepatan pemasangan yang tinggi dan proses yang stabil, memudahkan prosedur pembungkusan dan meningkatkan kecekapan pengeluaran dan hasil produk siap.
Jenama :
HYRNUSNombor Item :
HY-EBT505Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPengikat Dail Eutektik Pembungkusan TO Automatik Sepenuhnya Sesuai dengan TO56/TO9/TO38

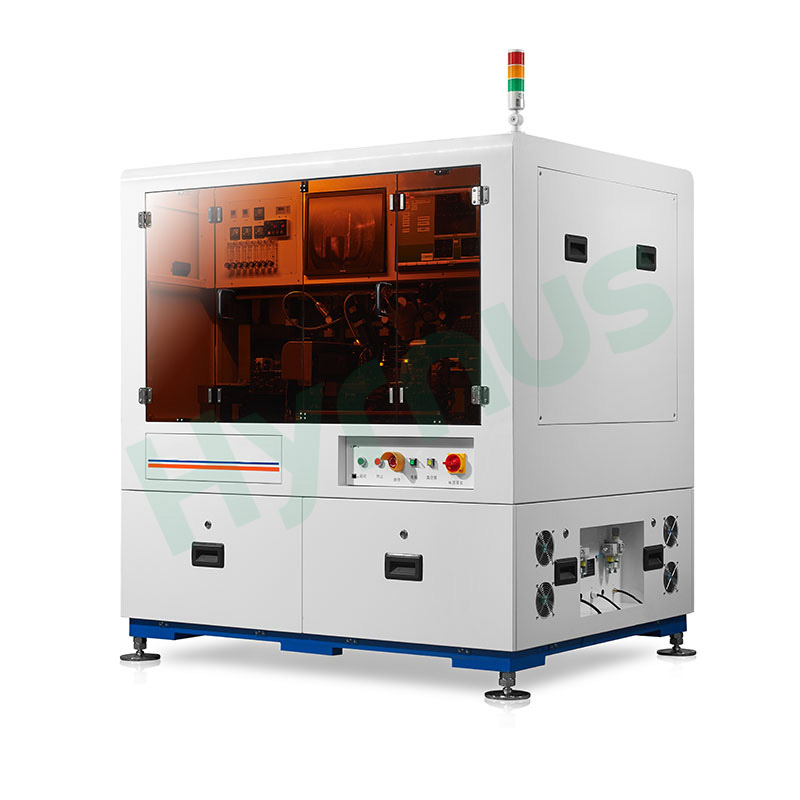

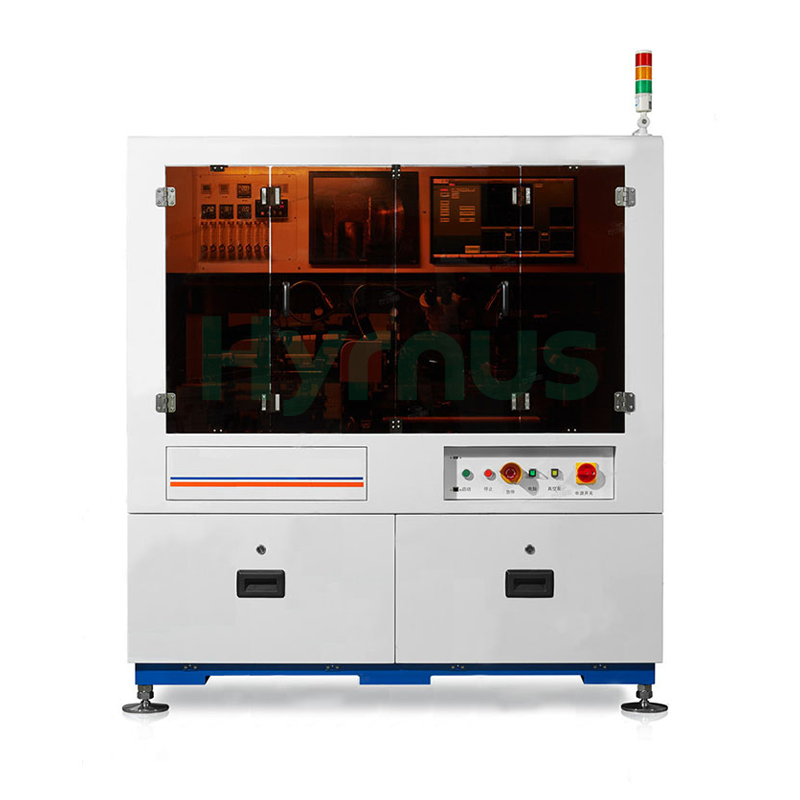

Pengenalan Produk
HY-EBT505 Pengikat Die Eutektik Pembungkusan Automatik Sepenuhnyaialah peranti eutektik khusus yang direka untuk barisan pengeluaran pembungkusan TO. Ia serasi dengan pangkalan TO56, TO9 dan TO38 dan menyokong ikatan eutektik serentak dua komponen pada satu pangkalan untuk melancarkan aliran kerja pembungkusan. Mesin ini menggunakan rangka komposit keluli marmar yang dipacu oleh motor linear, memberikan ketepatan kedudukan yang luar biasa dan operasi jangka panjang yang stabil. Dilengkapi dengan sistem kedudukan visual berbilang stesen, manipulator motor linear, peringkat eutektik suhu malar dengan perlindungan nitrogen, mekanisme pemuatan & pemunggahan barisan pemasangan dan unit pengesanan pengambilan vakum, peralatan ini mencapai ketepatan pemasangan ultra tinggi dan prestasi pemprosesan yang konsisten sepanjang pengeluaran besar-besaran. Semua peringkat penentukuran terbina dalam untuk submount dan acuan menawarkan pampasan sudut masa nyata untuk bahan, dengan berkesan mengurangkan frekuensi pelarasan manual. Ia sangat memudahkan prosedur pembungkusan yang kompleks, meningkatkan kecekapan pengeluaran dengan ketara dan meningkatkan hasil produk siap untuk pembuatan pembungkusan TO yang diseragamkan.

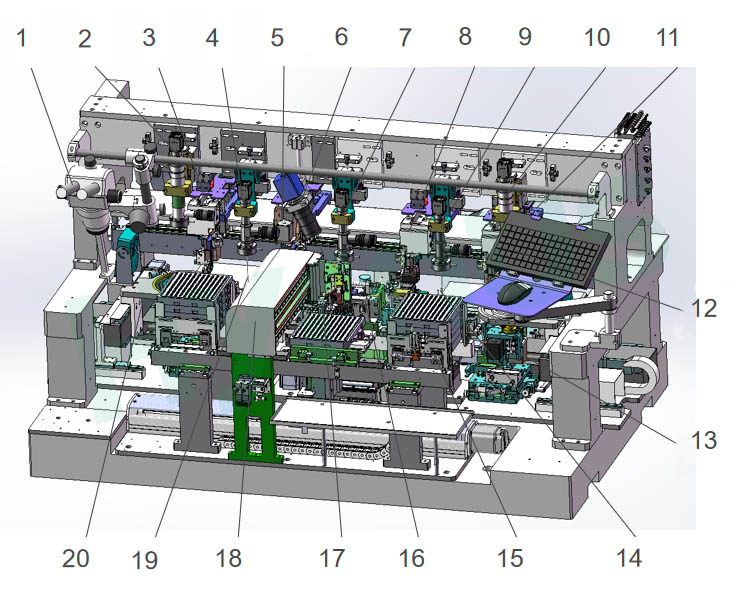

Senarai Komponen
| Tidak. | Nama Inggeris |
| 1 | Mekanisme Mikroskop |
| 2 | Carian Sink Haba CCD1 |
| 3 | Manipulator Pengambilan Sink Haba |
| 4 | Penjajaran Bahagian Hadapan Sink Haba CCD2 |
| 5 | Manipulator Pemasangan Sink Haba |
| 6 | Pemantauan CCD3 |
| 7 | Pemerhatian Eutektik CCD4 |
| 8 | Manipulator Pemasangan Acuan |
| 9 | Penjajaran Bahagian Hadapan Die CCD5 |
| 10 | Carian Mati CCD6 |
| 11 | Manipulator Pengambilan Dadu |
| 12 | Konsol Papan Kekunci |
| 13 | Mekanisme Acuan & Wafer |
| 14 | Mekanisme Penjajaran Acuan |
| 15 | Mekanisme Pemuatan & Pemunggahan Lekapan Soket |
| 16 | Peringkat Eutektik |
| 17 | Balikkan Jari |
| 18 | Manipulator Pengambil Soket |
| 19 | Mekanisme Penjajaran Sink Haba |
| 20 | Mekanisme Haba & Wafer |
Ciri-ciri Produk
1. YangHY-EBT505ialah peralatan pengeluaran khas yang direka untuk memanaskan ikatan submount pada tapak TO, serasi dengan spesifikasi TO56, TO9 dan TO38.
2. Ia menyokong ikatan eutektik serentak dua komponen pada satu asas, memudahkan proses pembungkusan dan meningkatkan hasil produk siap.
3. Submount diumpan melalui filem biru dadu dengan fungsi pengenalpastian, pilih dan letakkan serta penentukuran bebas. Pangkalan TO menggunakan pemuatan dan pemunggahan talian pemasangan untuk meningkatkan kecekapan pengeluaran keseluruhan.
4. Bahan diletakkan melalui pengecaman visual dengan pampasan kedudukan dan sudut untuk menjamin ketepatan ikatan yang tinggi.
5. Muncung manipulator menggunakan vakum untuk mengambil dan meletakkan. Sensor aliran mengesan pengambilan bahan yang berjaya, dan unit pemecah vakum nitrogen dilengkapi untuk memastikan ketepatan pengeluaran. Ia memberikan tekanan pengambilan yang ringan dan stabil.
6. Peringkat eutektik mempunyai struktur suhu malar dengan kawalan suhu yang stabil dan perlindungan nitrogen semasa operasi, menjamin hasil ikatan eutektik yang boleh dipercayai.
7. Manipulator paksi-X dipacu oleh motor linear untuk mengekalkan ketepatan ultra tinggi sambil meningkatkan kecekapan pengeluaran.
Gambaran Keseluruhan Komponen Utama
| Nama Komponen | Penerangan |
| 1. Kerangka Utama | Menggunakan asas komposit marmar & keluli, dengan pemacu motor linear untuk paksi-X. Ketepatan kedudukan mencapai 2μm dan kebolehulangan ±0.5μm. Dilengkapi dengan 4 kumpulan manipulator bebas untuk melengkapkan pemilihan & pengikatan submount, pemilihan & pengikatan acuan secara berasingan. Ia memberikan operasi yang stabil dan ketepatan pemprosesan yang luar biasa. |
| 2. Mekanisme Pick & Bond | Dibahagikan kepada modul pemetik dan pengikatan. Muncung pengikat dengan mekanisme berputar melakukan pembetulan sudut sekunder semasa pengikatan. Muncung acuan Bakelite menyokong tekanan pengikatan boleh laras dari 20g hingga 100g untuk laminasi fleksibel dan perlindungan acuan. |
| 3. Peringkat Wafer | Sesuai dengan cincin wafer 6 inci, disepadukan dengan platform gerakan XY dan modul pin ejektor. Dua mod pemisahan acuan tersedia: pin ejektor ke atas dan filem biru meregang ke bawah untuk memisahkan acuan daripada pita dadu dengan stabil. |
| 4. Peringkat Penentukuran Submount & Die | Peringkat penentukuran submount menyokong pembetulan putaran θ. Peringkat penentukuran acuan menggunakan sistem gerakan XYθ 3 paksi GMT untuk mengimbangi sisihan sudut substrat tepat pada masanya. Kedua-dua peringkat dilengkapi dengan sensor tekanan untuk menentukur tekanan muncung. |
| 5. Balikkan Jari | Struktur pengapit dwi-jari menghubungkan pemuatan & pemunggahan tapak. Pengapit merealisasikan fungsi flipping 90°. Paksi flipping dan XY dipacu sepenuhnya oleh motor untuk mengimbangi kecekapan pemindahan dan ketepatan kedudukan. |
| 6. Peringkat Eutektik | Tiub yang dipanaskan memberikan suhu malar dengan ±5℃ toleransi suhu. Bekalan nitrogen sejuk & panas berganda mengasingkan oksigen untuk mencegah pengoksidaan bes dan acuan di bawah suhu tinggi, dengan zon prapemanasan untuk memastikan ikatan eutektik yang boleh dipercayai. |
| 7. Prinsip Kerja Peringkat Eutektik | 1. Jari penyuapan menghantar tapak ke peringkat eutektik2. Peringkat eutektik menurun untuk mengehadkan kedudukan tapak3. Rod ejektor menjolok ke atas, jari penyuapan ditarik balik4. Rod mampatan mengunci tapak untuk menyelesaikan kedudukan yang tepat |
| 8. Modul Pemuatan & Pemunggahan Automatik | Semua stesen dan paksi Z dipacu oleh motor stepper untuk pergerakan yang lancar dan kedudukan yang tepat. Reka bentuk pemindahan stesen barisan pemasangan, dengan lebar trek boleh laras yang serasi dengan berbilang dulang bahan. |
| 9. Sistem Penglihatan CCD | Dilengkapi dengan 4 set pemasangan penglihatan perindustrian Hikvision 5MP yang dilengkapi dengan kanta zum 4x dan sumber cahaya cincin & sorot yang boleh dilaraskan perisian, mesin ini mempunyai enam stesen pemeriksaan CCD. Stesen-stesen ini secara bebas melaksanakan pencarian dan pembetulan submount, pengenalpastian bahagian hadapan & belakang acuan, dan pemantauan eutektik masa nyata untuk meningkatkan ketepatan ikatan dan pembungkusan dengan ketara. |
| 10. Manipulator Pemindahan Asas | Sambungan paksi YZ berkembar merealisasikan pemindahan berkelajuan tinggi & ketepatan tinggi. Muncung mengintegrasikan struktur penimbal dan sensor pengesanan vakum SMC, mencetuskan penggera penimbal jika pin tapak tersekat untuk mengelakkan kerosakan bahan. |
Spesifikasi Teknikal
| Barang | Spesifikasi |
| Dimensi Peralatan | 1690×1320×1820 mm |
| Berat | 1500 KG |
| Kuasa | 6 KW |
| Tekanan Udara | 0.4～0.6 MPa |
| Voltan | 220 V |
| Ketepatan Kedudukan | ±10 µm |
| Ketepatan Sudut | ±1° |
| Tekanan Ikatan Mati | 10～50 g |
| Saiz Wafer | 6" |
| Peringkat Eutektik | 1 set (serasi dengan TO56, TO9, TO38) |
| Saiz Acuan | 0.2～1 mm |
Butiran Produk
HY-ED022Die Bonder dibangunkan untuk aplikasi Komunikasi Optik dan Pembungkusan Peranti Optik.
HY-ED010Mesin Ikatan Mati ialah mesin ikatan acuan yang dibangunkan untuk aplikasi Pembungkusan LED Automotif dan Semikonduktor Optoelektronik.
HY-ED007Mesin Pasang Matiialah mesin pelekat Acuan Ketepatan Tinggi yang dibangunkan untuk Komunikasi Optik, Modul Optik, Modul Berbilang Cip (MCM), Pembungkusan 3D dan aplikasi Peranti Optoelektronik.
Peralatan Pemasangan Die HY-ED003 ialah Pengikat Eutektik Ketepatan Tinggi yang dibangunkan untuk Komunikasi Optik, Modul Optik, Modul Berbilang Cip (MCM), Pembungkusan 3D dan aplikasi Peranti Optoelektronik.
HY-DB504Die Bonderialah Pengikat Acuan Automatik Sepenuhnya yang dibangunkan untuk aplikasi Pembungkusan Optoelektronik dan Semikonduktor Ketepatan Ultra Tinggi.
HY-DB503Die Bonderialah Pengikat Acuan Automatik Sepenuhnya Berkelajuan Tinggi yang dibangunkan untuk aplikasi Pembungkusan Optoelektronik dan Semikonduktor.
HY-DB501 Die Bonder ialah pengikat die automatik sepenuhnya yang dibangunkan untuk aplikasi pembungkusan optoelektronik dan semikonduktor berketepatan ultra tinggi. IaMenyampaikan lampiran acuan dipacu ketepatan untuk pembungkusan optoelektronik, menyasarkan peranti siri TO, fotodiod, laser, optocoupler dan miniLED dengan ketepatan penempatan ±5 μm dan kawalan sudut dalam lingkungan ±1°.
Pengikat Mati HY-DB500 ialah pengikat acuan automatik sepenuhnya yang canggih yang direka bentuk untuk peranti optoelektronik dan pembungkusan semikonduktor berketepatan tinggi. Dibina dengan kestabilan yang luar biasa, kawalan pintar dan seni bina modular, ia sangat sesuai untuk pengeluaran peranti siri TO, fotodiod, laser, optocoupler, miniLED dan komponen optoelektronik pengguna dalam jumlah tinggi.
