HY-DD560P ialah peralatan pengeluaran khusus untuk proses COB dan COC. Ia terutamanya melakukan pendispensan epoksi dan ikatan acuan antara substrat (PCB atau bahan pembawa lain yang akan diproses) dan cip. Disepadukan dengan aliran kerja pemuatan/pemunggahan automatik, pendispensan & pemilihan acuan selari, dan aliran kerja automatik penuh pampasan kedudukan penglihatan berbilang CCD, ia membolehkan pemasangan dan ikatan acuan berketepatan tinggi yang stabil, sesuai untuk pengeluaran pembungkusan besar-besaran cip optoelektronik dan komunikasi.
Jenama :
HYRNUSNombor Item :
HY-DD560PPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPendispensan Epoksi Automatik dan Pengikat Acuan untuk Pembuatan Cip Flip COB/COC
Pengenalan Produk

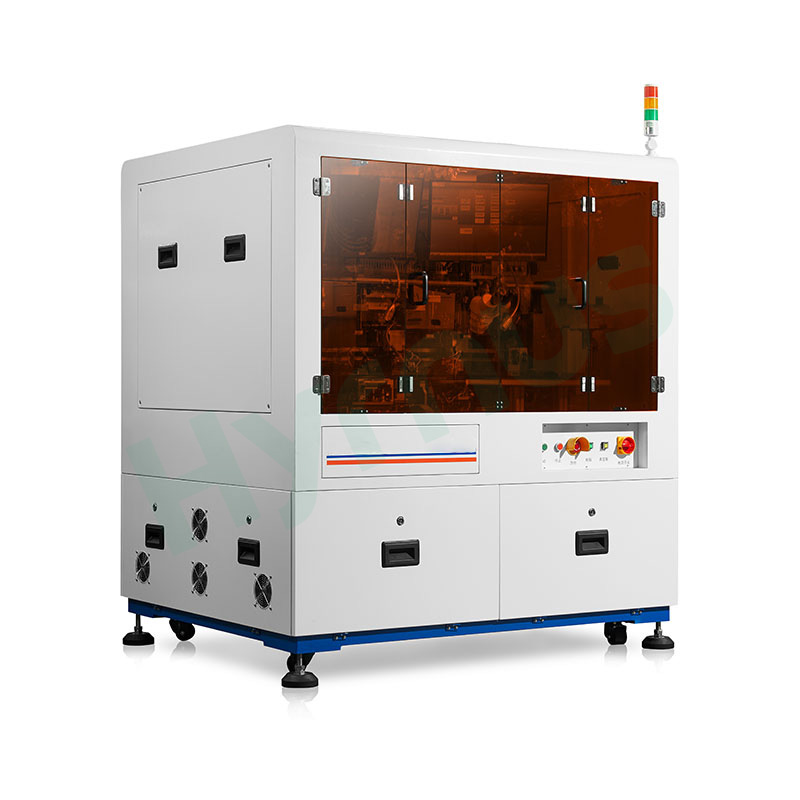

HY-DD560P Pendispensan Epoksi Automatik danDie Bonder merupakan jentera semua-dalam-satu profesional yang direka khas untuk aliran kerja pembungkusan COB dan COC. Fungsi utamanya adalah untuk menyelesaikan tugasan pendispensan epoksi dan ikatan acuan antara substrat (termasuk PCB dan pembawa pemprosesan lain) dan mikrocip.
Mesin ini menggunakan struktur pemuatan & pemunggahan automatik dwi-kaset. Pengendali hanya perlu meletakkan dulang substrat secara manual ke dalam kaset dan memuatkan pek gel cip atau wafer filem biru sebelum pengeluaran automatik. Ia dilengkapi dengan dua lengan robot khusus, satu untuk pengeluaran dan satu lagi untuk pengambilan acuan, berfungsi serentak untuk memendekkan masa kitaran dan meningkatkan daya pemprosesan. Sistem visual berbilang CCD yang lengkap membolehkan pembetulan kedudukan masa nyata proses penuh: CCD1 mencari substrat, CCD2 menentukur bahagian hadapan cip dan CCD4 menyediakan penjajaran bahagian belakang sekunder untuk ikatan yang tepat. Setelah satu dulang diproses sepenuhnya, ia kembali ke kaset secara automatik dan mesin akan meneruskan ke dulang seterusnya. Apabila kedua-dua kaset selesai diproses, sistem akan mengingatkan pengendali untuk menggantikan kaset untuk pengeluaran besar-besaran tanpa henti. Ia memberikan pemasangan dan ikatan acuan berketepatan tinggi yang stabil, sesuai untuk pengeluaran pembungkusan besar-besaran.

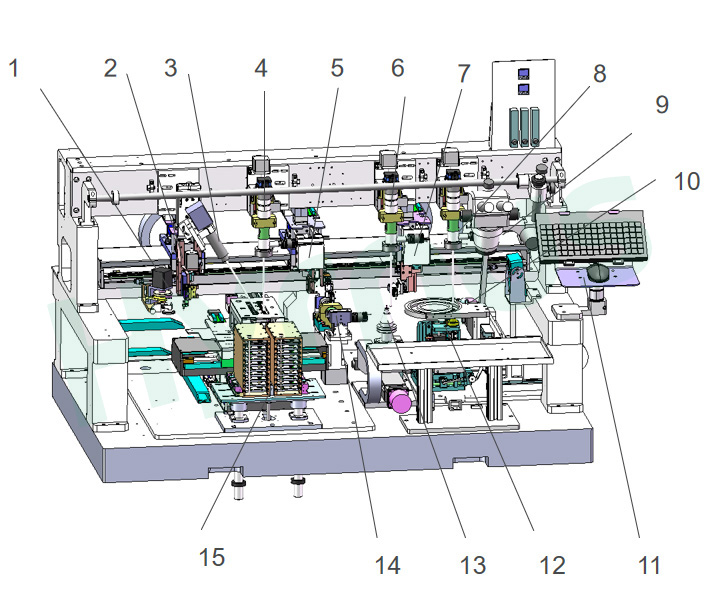

Senarai Komponen
| Tidak. | Nama Inggeris |
| 1 | Dulang dispenser gam |
| 2 | Manipulator pendispensan |
| 3 | Kamera pemantauan |
| 4 | Kedudukan substrat CCD 1 |
| 5 | Manipulator ikatan acuan |
| 6 | Penjajaran hadapan acuan CCD 2 |
| 7 | Manipulator pengambilan acuan |
| 8 | Wafer acuan CCD 3 |
| 9 | Perhimpunan mikroskop |
| 10 | Pemasangan wafer acuan (DULANG) |
| 11 | Kawasan penempatan papan kekunci & tetikus |
| 12 | Perhimpunan pin ejektor |
| 13 | Peringkat penjajaran acuan |
| 14 | Penjajaran mati balik CCD 4 |
| 15 | Lekapan substrat pentas XY + sistem pengangkat magazin |
Prinsip Kerja & Aliran Proses
HY-DD560P ialah peralatan pengeluaran yang digunakan untuk mengikat substrat (PCB atau bahan lain yang akan diproses) dan acuan melalui proses pendispensan dalam pembuatan COB/COC.
Pemuatan Manual
1. Masukkan dulang substrat ke dalam kaset, kemudian pasangkan kaset pada sistem pengangkat kaset.
2. Letakkan pek gel cip atau wafer filem biru secara manual.
Proses Kerja Automatik
1. Selepas permulaan, mekanisme pengangkatan kaset bergerak ke atas dan ke bawah, dan peringkat substrat XY mengangkut dulang substrat di bawah CCD1. Selepas penangkapan imej dan pengecaman, sistem akan menyalurkan kembali data untuk merealisasikan pampasan kedudukan untuk peringkat substrat.
2. Lengan robot pendispens mencelupkan gam dari dulang gam dan bergerak di atas substrat untuk pendispensan. Pada masa yang sama, lengan robot pemungut acuan memetik cip dari wafer dan meletakkannya pada muncung bawah peringkat penentukuran untuk pengenalpastian cip bahagian hadapan.
3. CCD2 melakukan pengenalpastian, dan peringkat penentukuran mengimbangi sisihan kedudukan dalam arah XY dan θ.
4. Lengan robot pengikat acuan mengambil cip yang dikalibrasi, menjalankan pampasan penjajaran sekunder melalui penentukuran bahagian belakang CCD4, kemudian bergerak ke substrat untuk melengkapkan pemasangan acuan.
5. Setelah semua cip pada satu dulang dilekatkan, dulang tersebut dihantar kembali ke kaset dan mesin memproses dulang seterusnya.
6. Apabila kedua-dua kaset selesai semua tugas pengikatan, sistem akan meminta pengendali menggantikan kaset kosong untuk menyambung semula pengeluaran.
Gambaran Keseluruhan Komponen Utama
| Nama Komponen | Pengenalan Ringkas |
| 1. Lengan Robotik & Perhimpunan Pendispensan | Paksi X/Y menggunakan motor linear, motor gegelung suara dan skala linear 0.1μm, ketepatan ulangan ≤±0.5μm. Muncung bakelit dengan julat tekanan 10–50g. Dulang gam matang untuk isipadu pendispensan yang stabil. Dilengkapi dengan lengan pendispensan, lengan ikatan berputar ±5° dan lengan pemetik boleh putar 180°. |
| 2. Pemasangan Wafer & Dulang | Dibina dengan cincin wafer 6 inci, pengapit dulang, pin ejektor dan peringkat XY. Dua mod pemisahan cip: penarikan membran dan pengangkatan pin. |
| 3. Unit Muncung Pemetik Mati | Pautan 3 paksi XYZ dengan penimbal, tekanan mekanikal 20–50g, pengesanan aliran untuk penilaian cip. Struktur flip 180° untuk merealisasikan pembungkusan flip-cip. |
| 4. Unit Muncung Ikatan Mati | Pautan 3 paksi XYZ dengan penimbal, tekanan boleh laras 10–50g dan pemantauan aliran. Unit putaran melengkapkan penentukuran cip bahagian belakang melalui penglihatan. |
| 5. Peringkat Penentukuran Cip | Xθ dengan modul GMT, paksi Y dengan modul HIWIN untuk pergerakan 3 paksi. Menentukur bahagian hadapan cip dan mengimbangi sisihan sudut substrat berdasarkan data penglihatan. |
| 6. Platform Kerja | Peringkat substrat XY menggunakan motor linear dan skala linear 0.1μm, ketepatan ulangan dalam lingkungan ±0.5μm, dipadankan dengan mekanisme pengapit bahan. |
| 7. Sistem Pengangkat Dulang & Kaset | Didorong oleh motor langkah untuk pergerakan kaset menegak. Bekerjasama dengan unit pengapit peringkat untuk merealisasikan pemuatan dan pemunggahan automatik, sekali gus meningkatkan kecekapan pengeluaran dengan ketara. |
| 8. Sistem Penglihatan CCD | 3 set modul penglihatan dengan kamera industri, kanta dan sumber cahaya LED boleh laras berbilang jenis. Termasuk CCD bahagian hadapan dan belakang untuk kedudukan ketepatan tinggi. |
| 9. Unit Pendispensan | Dulang gam berputar dengan pengelap rata untuk mengawal isipadu pendispensan dengan melaraskan ketebalan pengelap. Kepala pendispensan dipasang pada lengan robot XYZ untuk pelarasan kedudukan fleksibel. |
Spesifikasi Teknikal
| Barang | Butiran |
| Dimensi Peralatan | X1640 × Y1420 × Z1840 (mm) |
| Berat | 1500 KG |
| Kuasa | 4 KW |
| Tekanan Udara | 0.4～0.6 MPa |
| Voltan | 220 V |
| Ketepatan Kedudukan | ±2 µm |
| Ketepatan Sudut | ±0.01° |
| Daya Ikatan Mati | 10～50 g |
| Saiz Wafer | 6" (dulang 2"×2") |
| Perjalanan Peringkat Substrat | X200 × Y200 mm |
| Saiz Cip | 0.2～2 mm |
Butiran Produk
HY-ED022Die Bonder dibangunkan untuk aplikasi Komunikasi Optik dan Pembungkusan Peranti Optik.
HY-ED010Mesin Ikatan Mati ialah mesin ikatan acuan yang dibangunkan untuk aplikasi Pembungkusan LED Automotif dan Semikonduktor Optoelektronik.
HY-ED007Mesin Pasang Matiialah mesin pelekat Acuan Ketepatan Tinggi yang dibangunkan untuk Komunikasi Optik, Modul Optik, Modul Berbilang Cip (MCM), Pembungkusan 3D dan aplikasi Peranti Optoelektronik.
Peralatan Pemasangan Die HY-ED003 ialah Pengikat Eutektik Ketepatan Tinggi yang dibangunkan untuk Komunikasi Optik, Modul Optik, Modul Berbilang Cip (MCM), Pembungkusan 3D dan aplikasi Peranti Optoelektronik.
HY-DB504Die Bonderialah Pengikat Acuan Automatik Sepenuhnya yang dibangunkan untuk aplikasi Pembungkusan Optoelektronik dan Semikonduktor Ketepatan Ultra Tinggi.
HY-DB503Die Bonderialah Pengikat Acuan Automatik Sepenuhnya Berkelajuan Tinggi yang dibangunkan untuk aplikasi Pembungkusan Optoelektronik dan Semikonduktor.
HY-DB501 Die Bonder ialah pengikat die automatik sepenuhnya yang dibangunkan untuk aplikasi pembungkusan optoelektronik dan semikonduktor berketepatan ultra tinggi. IaMenyampaikan lampiran acuan dipacu ketepatan untuk pembungkusan optoelektronik, menyasarkan peranti siri TO, fotodiod, laser, optocoupler dan miniLED dengan ketepatan penempatan ±5 μm dan kawalan sudut dalam lingkungan ±1°.
Pengikat Mati HY-DB500 ialah pengikat acuan automatik sepenuhnya yang canggih yang direka bentuk untuk peranti optoelektronik dan pembungkusan semikonduktor berketepatan tinggi. Dibina dengan kestabilan yang luar biasa, kawalan pintar dan seni bina modular, ia sangat sesuai untuk pengeluaran peranti siri TO, fotodiod, laser, optocoupler, miniLED dan komponen optoelektronik pengguna dalam jumlah tinggi.
