Pendispensan Epoksi Automatik dan Pengikat Dail Untuk Proses Pembungkusan Berbilang Cip

Pengenalan Produk

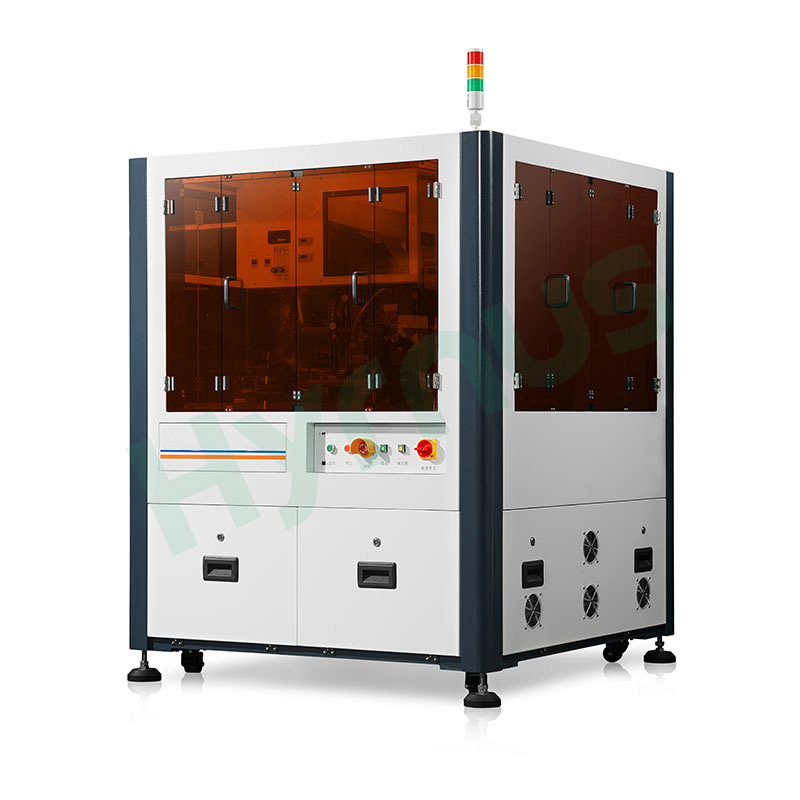

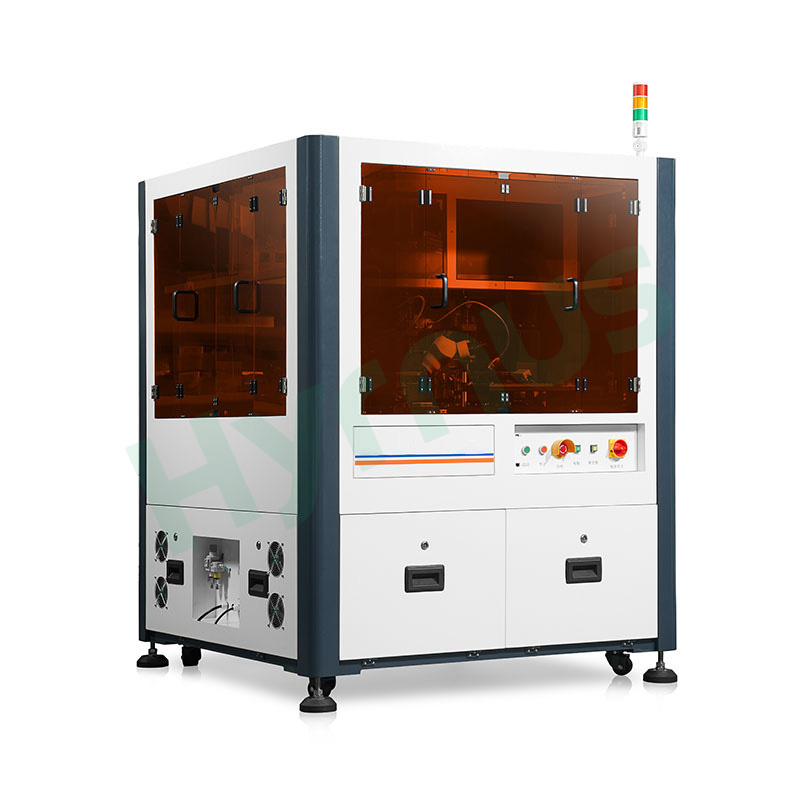

HY-MD561P Pengeluaran Epoksi Automatik dan Pengikat Acuan dibangunkan khas untuk pemasangan dan pembungkusan berbilang cip berketepatan tinggi bagi proses COB dan COC, yang merealisasikan ikatan substrat-cip melalui aliran kerja pendispensan dan pemasangan acuan bersepadu.

Ia mempunyai struktur pemacu motor linear gelung tertutup penuh dan sistem kedudukan penglihatan CCD berketepatan tinggi untuk memberikan ketepatan penempatan yang konsisten. Tiga kepala pilih dan letak bebas dilengkapi, setiap satunya dilengkapi dengan muncung sedutan individu untuk memilih cip secara berasingan untuk ikatan acuan berbilang cip.

Sistem pendispensan standard merangkumi 3 kepala pendispensan bebas dan plat gam berputar untuk mengekalkan output gam yang stabil. Mesin ini menyokong penyuapan automatik 3 keping wafer 6 inci dan 6 pek wafel standard 2 inci, digandingkan dengan sistem pemuatan sangkar substrat automatik untuk bekalan bahan tanpa gangguan.

Fungsi penglihatan terbina dalam membolehkan penentukuran semula bahan sekunder sebelum penempatan bagi mengelakkan sisihan penjajaran.

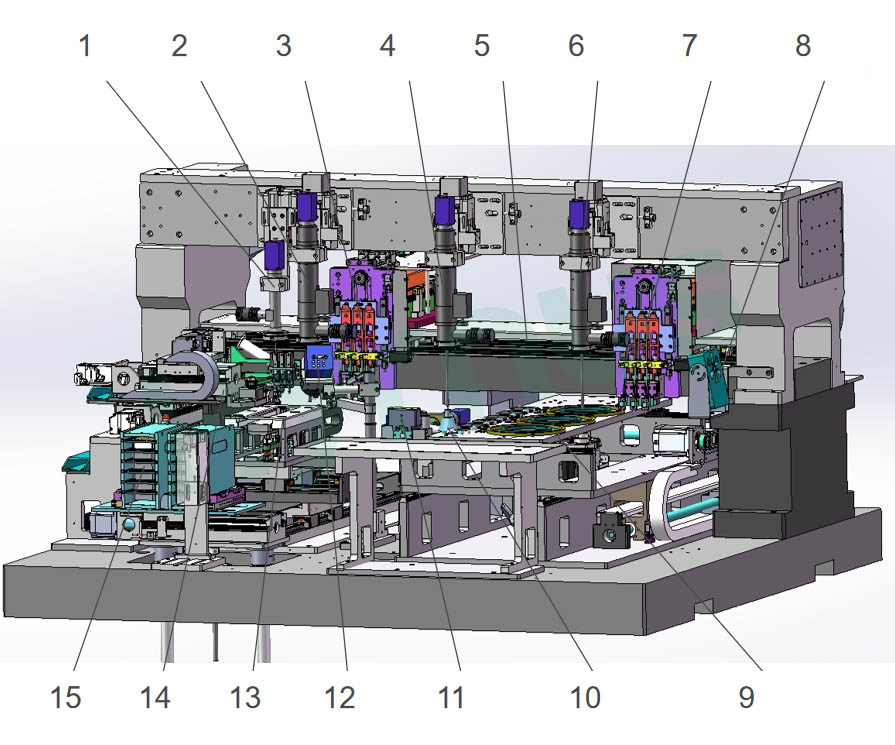

Senarai Komponen

Fungsi & Ciri Produk

1. Sesuai untuk proses pembungkusan yang memerlukan pemasangan berbilang cip berketepatan tinggi

2. Digunakan pada proses COB/COC untuk mengikat substrat dan cip melalui prosedur pendispensan dan pemasangan acuan bersepadu

3. Mengguna pakai struktur motor linear dan sistem kedudukan pengecaman CCD berketepatan tinggi untuk memastikan ketepatan pemasangan yang stabil

4. Dilengkapi dengan tiga kepala pilih dan letak bebas untuk merealisasikan ikatan acuan berbilang cip

5. Sesuai dengan 6 pek wafel standard 2 inci dan 3 keping wafer 6 inci sebagai bahan penyuap cip

6. Dilengkapi dengan sistem pemuatan sangkar substrat automatik

7. Fungsi terbina dalam melalui penglihatan untuk menentukur semula bahan sebelum penempatan cip

8. Modul pendispensan picagari dan sistem pengawetan UV boleh ditambah sebagai konfigurasi pilihan

Gambaran Keseluruhan Komponen Utama



Nama Modul	Pengenalan Ringkas
Sistem Lampiran Die Manipulator	Tapak marmar paksi-X dengan motor linear & sistem gelung tertutup penuh parutan 0.5μm; Skru plumbum ketepatan paksi-Y, ketepatan ulangan ≤±1μm. Muncung bakelit mengelakkan kerosakan cip, tekanan ikatan 10–50g.
Perhimpunan Pilih-dan-Letak	3 muncung bebas dengan pampasan putaran dan struktur penimbal, kawalan tekanan mekanikal 10–50g. Pemantauan aliran mengesan cip; disokong melalui penglihatan.
Perhimpunan Wafer & Dulang	Lejang wafer X470×Y210mm; serasi dengan 3 keping wafer 6 inci & 6 keping pek wafel 2 inci. Dua mod pemisahan cip: penarikan filem / pengangkatan ejektor.
Meja Kerja Penentukuran Cip	Pampasan motor XYθ 3 paksi GMT; kedudukan penglihatan belakang melalui putaran muncung; dilengkapi dengan sistem penentukuran tekanan.
Platform Substrat XY	Motor linear + struktur gelung tertutup penuh parut 0.1μm, ketepatan kedudukan ulangan ≤±1μm.
Jenis Pemakanan Bahan	Wafer 6 inci, pek wafel 2 inci, dulang substrat.
Sistem Penglihatan CCD	4 set kamera Hikvision 5MP dengan fokus automatik & zum automatik 0.6–7X, lampu LED berbilang jenis boleh laras. Kanta penglihatan melalui untuk pampasan penjajaran sekunder.
Sistem Pendispensan	3 kepala pendispensan bebas dengan pengikis gam berputar untuk output gam yang stabil; serasi dengan pendispensan picagari.
Sistem Pemantauan & Pengawetan UV	Pemantauan penempatan & pengawetan masa nyata; Modul pengawetan lampu UV adalah pilihan untuk pengawetan dalam talian.



Spesifikasi Teknikal



Barang	Butiran
Dimensi Peralatan	X: 1470 mm, Y: 1470 mm, Z: 1880 mm
Berat	850 kg
Kuasa	2 kW
Tekanan Udara	0.4 ~ 0.6 MPa
Voltan	220 V
Ketepatan Kedudukan	±5 μm
Ketepatan Sudut	±0.2°
Tekanan Ikatan Mati	10 ~ 50 g
Saiz Wafer	3 keping wafer 6 inci (6 keping dulang, 2"×2")
Perjalanan Peringkat Substrat	X: 200 mm, Y: 200 mm
Saiz Cip	0.2 ~ 4 mm
Masa Pendispensan Tunggal	1.2 saat
Masa Ikatan Dadu Tunggal	4 saat
Masa Memuatkan/Memunggah Dulang	10 saat
