Pengikat Dail Pateri Lembut Berprestasi Tinggi untuk Pakej Kerangka Plumbum Baris Tunggal

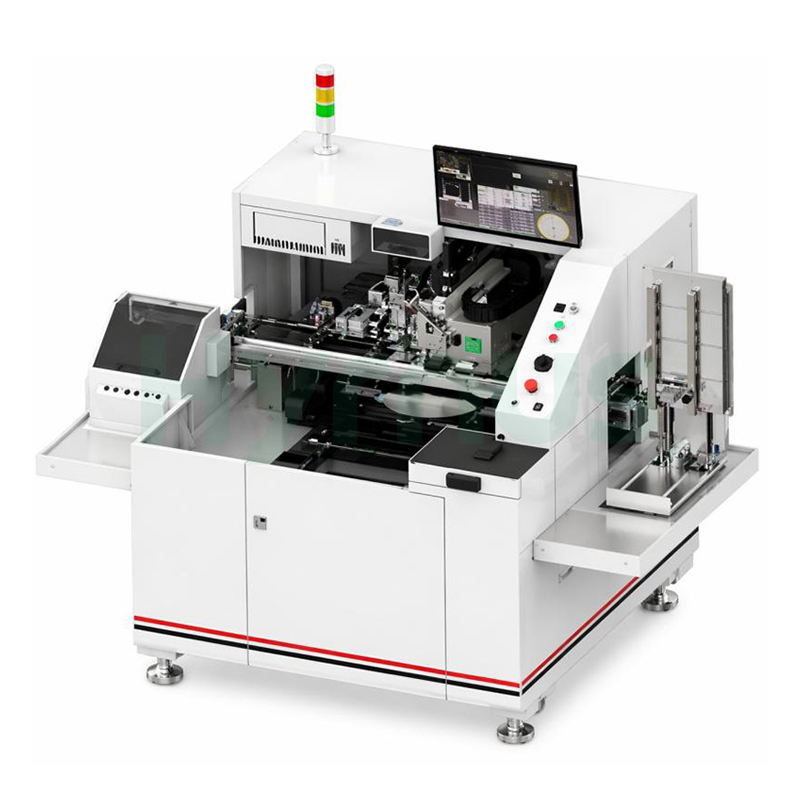

HY-SD8012 Diaitu Peralatan Bonder dilengkapi denganSistem pergerakan semua menggunakan reka bentuk pacuan terus, memastikan ketepatan dan kelajuan sambil mengekalkan kawalan berkualiti tinggi. Siri ini menawarkan tiga model: HY-SD8012 (3–5k UPH, lebar trek 70mm, ketepatan ±70 μm, sesuai untuk bingkai plumbum baris tunggal seperti TO263/TO220/TO247/TO3P), HY-SD8012PLUS (5–7k UPH, menyokong penulisan pateri berganda untuk bingkai berbilang baris seperti TO252-4/TOLL-4/PDFN/SOP-8), dan HY-SD8012PLUS+ (6–9k UPH, lebar trek 105mm dengan kepala ikatan berprestasi tinggi untuk TO252-6/8/TOLL/PDFN-12/IPM). Semua model mengendalikan saiz acuan dari 0.5 × 0.5 mm hingga 14 × 14 mm dengan kadar lompang pateri lembut sebanyak 2% (ruang tunggal) hingga 5% (jumlah kawasan cip), liputan pateri 100% dan kecondongan acuan ≤2 juta. Ciri-ciri utama termasuk kawalan suhu yang tepat, kepala ikatan ketepatan yang dibangunkan sendiri, ejektor pacuan terus untuk pengendalian cip ultra nipis, sistem pemanasan tersembunyi trek dengan TMCS, kawalan kandungan oksigen ultra rendah, sokongan fungsi peta dan keupayaan sambungan berbilang mesin. Dimensi mesin ialah 1,900 × 1,200 × 1,700 mm dengan berat kira-kira 1,600 kg.

Peralatan Ciri

UPH tinggi dengan sistem kawalan pacuan terus

Sistem kawalan suhu yang tepat

Kepala ikatan ketepatan yang dibangunkan sendiri

Ejektor pacuan terus, pengendalian cip ultra nipis

Jejaki sistem pemanasan tersembunyi dengan TMCS

Jejaki kawalan kandungan oksigen ultra rendah

Kaedah pemuatan komposit pilihan

Penyelesaian sambungan berbilang mesin untuk model yang sama

Liputan pateri yang sangat baik

Fungsi peta disokong

Konfigurasi cincin wafer berganda

Kaedah kunci tulis titik disokong

Spesifikasi

Parameter	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
Produktiviti	3–5k* (penyolderan titik, kimpalan tekanan + rangka plumbum baris tunggal)	5–7k* (pematerian berganda + rangka plumbum matriks PDFN-10R)	6–9k* (pematerian berganda + rangka plumbum matriks PDFN-10R)
Ketebalan Pateri	1–3 juta	1–3 juta	1–3 juta
Condongan Mati	≤2 juta (saiz cip ≤150×150 juta)	≤2 juta (saiz cip ≤150×150 juta)	≤2 juta (saiz cip ≤150×150 juta)
Lompang Pateri Lembut	2% (ruang tunggal) & 5% (jumlah kawasan cip)	2% (ruang tunggal) & 5% (jumlah kawasan cip)	2% (ruang tunggal) & 5% (jumlah kawasan cip)
Liputan Pateri Lembut	100%	100%	100%
Ketepatan Penempatan XY	±2.7 mil (70 μm), ±2°	±1.9 mil (50 μm), ±2°	±1.9 mil (50 μm), ±2°
Lebar Trek	70 mm	70 mm	105 mm
Konfigurasi Kepala Ikatan	Kepala ikatan standard	Kepala ikatan standard	Kepala ikatan berprestasi tinggi
Keupayaan Pengendalian Bahan
Saiz Acuan	0.5×0.5 – 14×14 mm	0.5×0.5 – 14×14 mm	0.5×0.5 – 14×14 mm
Saiz Substrat
Panjang	110–300 mm	110–300 mm	110–300 mm
Lebar	12–70 mm	12–70 mm	12–105 mm
Ketebalan	0.1–1 mm	0.1–1 mm	0.1–1 mm
Saiz Majalah
Panjang	115–310 mm	115–310 mm	115–310 mm
Lebar	16–120 mm	16–120 mm	16–120 mm
Ketinggian	68–160 mm	68–160 mm	68–160 mm
Dimensi & Berat Mesin
L × D × T	1,900 × 1,200 × 1,700 mm	1,900 × 1,200 × 1,700 mm	1,900 × 1,200 × 1,700 mm
Berat	Lebih kurang 1,600 kg	Lebih kurang 1,600 kg	Lebih kurang 1,600 kg

Permohonan

Model	Aplikasi Utama	Ciri-ciri	Lebar Trek Maksimum
HY-SD8012	Pembungkusan rangka plumbum satu baris (cth., TO263, TO220, TO247, TO3P, dll.)	Menyokong fungsi pendispensan / penulisan / penekanan pateri	70 mm
HY-SD8012PLUS	Pembungkusan rangka plumbum berbilang baris (cth., TO252-4, TOLL-4, PDFN, SOP-8, dsb.)	Menyokong fungsi penulisan pateri berganda	70 mm
HY-SD8012PLUS+	Pembungkusan rangka plumbum berbilang baris (cth., TO252-6/8, TOLL, PDFN-12, IPM, dsb.)	Menyokong fungsi penulisan pateri berganda; dilengkapi dengan kepala ikatan berprestasi tinggi	105 mm

Syarat Penggunaan

Suhu:Di bawah 28°C

Kelembapan:30% – 70%

Bilik Bersih:Kelas 10,000 atau lebih baik

Voltan:220V untuk semua peralatan kecuali ketuhar aliran semula vakum (380V)
