Pengikat Acuan Automatik dengan Majalah 12 Muncung untuk Pembungkusan Pelekat Cip Flip

Pengenalan Produk

HY-GD3000 Pengikat Acuan Automatik direka bentuk untuk semua jenis pembungkusan cip pelekat dengan urutan pelekap yang boleh diprogramkan sepenuhnya agar sesuai dengan aliran kerja pengeluaran tersuai. Ia menyokong pemuatan dan pemunggahan automatik dalam talian, menampung lekapan maksimum 300×200mm dan didatangkan dengan 12 hujung pendispensan yang boleh ditukar secara automatik, 12 muncung pengambilan dan 5 pin ejektor, yang mampu mengendalikan wafer sehingga 12 inci.

Mesin ini menyediakan penyelesaian pendispensan berganda termasuk pendispensan picagari dan penyuapan dulang berbilang gam, digandingkan dengan kawalan daya paksi-Z gelung tertutup penuh yang memberikan daya ikatan ultra-minimum sebanyak 10±1g untuk melindungi komponen kecil. Fungsi pelekap putaran 180 darjah cip flip disepadukan untuk memenuhi permintaan pembungkusan termaju.

Dilengkapi dengan sistem pemeriksaan penglihatan dwi berbilang saluran, keseluruhan prosedur pemasangan divisualisasikan sepenuhnya, memberikan prestasi pemprosesan yang konsisten, stabil dan ultra tepat untuk pengeluaran semikonduktor mikrocip besar-besaran.

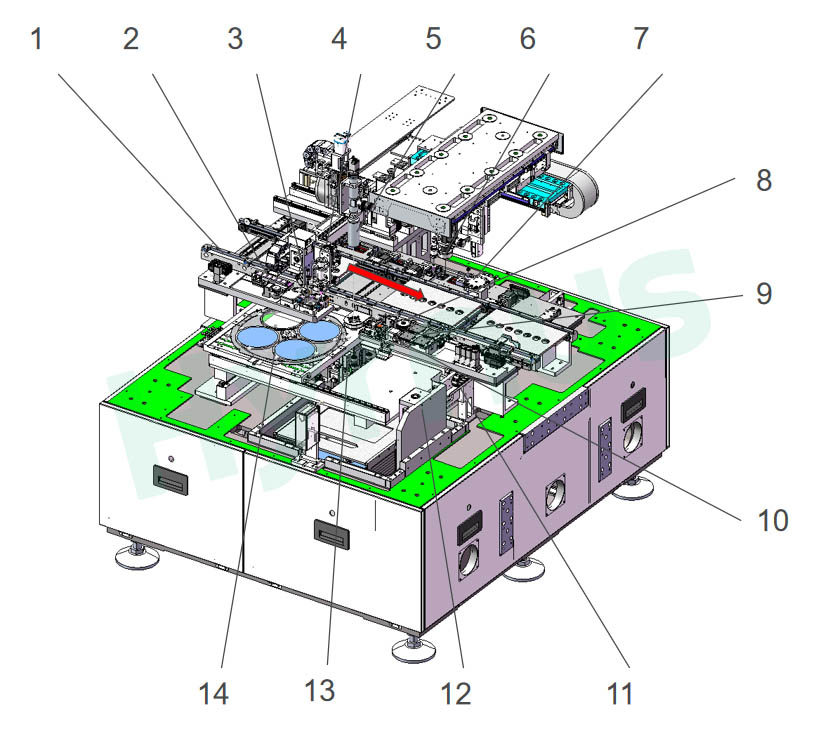

Senarai Komponen

Ciri-ciri Produk

1. Sesuai dengan pelbagai proses pembungkusan cip pelekat, prosedur pemasangan boleh atur cara

2. Menyokong pemuatan & pemunggahan dalam talian, saiz lekapan maksimum: 300 × 200 mm

3. 12 hujung pendispensan, 12 muncung dan 5 pin ejektor yang boleh ditukar secara automatik

4. Mengendalikan wafer sehingga 12 inci

5. Mod pendispensan dua hala: pendispensan picagari dan dulang berbilang gam

6. Kawalan daya paksi-Z gelung tertutup penuh, daya ikatan minimum: 10±1 g

7. Pemasangan cip flip disokong

8. Proses pemasangan keseluruhan yang divisualisasikan

Modul Fungsian Utama



Nama Komponen	Penerangan
Majalah Penghantar & Petua Ikatan	Lebar penghantar boleh laras sehingga 200mm, pengapit mekanikal di stesen pendispensan & pengikatan; majalah muncung berputar memegang maksimum 12 muncung
Penyimpanan Hujung Celup & Dulang Gam	Memegang 12 hujung celup untuk pelbagai saiz titik; dulang gam berganda untuk dua pelekat; pembersihan automatik & penentukuran ketinggian untuk mengeluarkan jarum
Manipulator Pendispensan & CCD1	Manipulator XYZ dengan CCD untuk pendispensan ketepatan tinggi; menyokong pendispensan celup & picagari; pengukuran ketinggian sentuh & tanpa sentuh
Manipulator Ikatan & Sistem Penentuan Kedudukan CCD	Autofokus CCD2 untuk acuan pita biru, CCD3 untuk penjajaran substrat & acuan; manipulator XYZR motor linear untuk gerakan stabil; kawalan daya Z gelung tertutup penuh dengan suis gelung kedudukan/tork
Modul Cip Flip, Pemuat Dulang Die & CCD4 Pandangan Atas	Pengecaman bahagian belakang CCD4 untuk kedudukan acuan; pilihan 180掳 modul flip, 4 keping dulang wafer 2" tanpa fungsi flip; sensor tekanan menentukur daya muncung; plat penentukuran mengesahkan ketepatan ikatan
Sistem Pemuatan & Pemunggahan Pita Biru	Manipulator cengkaman memindahkan pita biru antara magazin dan peringkat kerja; unit pengangkat magazin memuat/memunggah pita biru berbilang lapisan secara automatik
Sistem Pin Ejektor	Menyokong pengelupasan ke atas & ke bawah; majalah pin ejektor dengan 5 set untuk pengelupasan acuan berbilang saiz
Meja Kerja Cincin Wafer	Modul XY memberikan pergerakan wafer yang tepat; memegang 1 keping pita biru 12" atau 4 keping 6" untuk daya pemprosesan yang lebih tinggi
Kerangka Mesin	Bingkai besi tuang & aluminium tuang dengan analisis kekakuan & modal; tuangan yang melegakan tekanan memastikan operasi stabil jangka panjang
Sistem Pemuatan & Pembongkaran Majalah (Pilihan)	Pemuatan/pemunggahan magazin pilihan: memasang dulang masuk/keluar automatik untuk pendispensan & pengikatan sebaris; reka bentuk tertutup sepenuhnya menghalang pencemaran bahan
