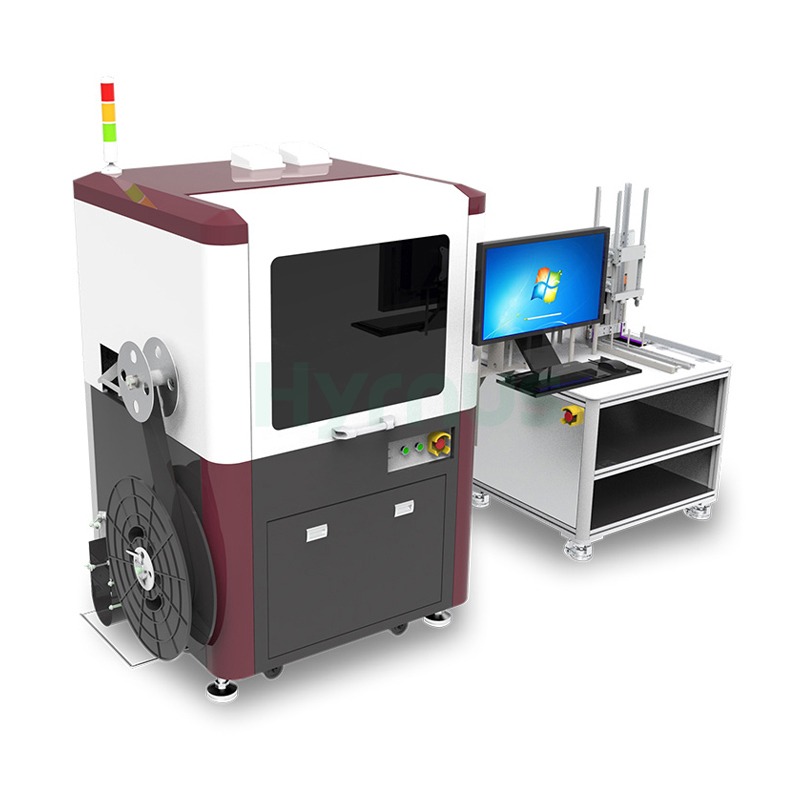

Mesin Ikatan Eutektik Automatik Berketepatan Tinggi untuk Peranti Diskret Kuasa Kebolehpercayaan Tinggi

HY-ED08 Diaitu Bonder mencapai masa kitaran 140 ms dengan daya pemprosesan 25K UPH, memberikan ketepatan kedudukan X/Y ≤ ±30 μm, ketepatan putaran ≤ ±3°, dan ketepatan penempatan ±2 μm. Sistem ini mengendalikan wafer 8" dengan saiz cip dari 0.15 × 0.15 mm hingga 1 × 1 mm dan ketebalan plumbum ≥150 μm, menampung bingkai plumbum selebar 28–80 mm dan ketebalan 0.1–0.3 mm. Dilengkapi dengan kamera 720 × 540 piksel yang menawarkan 256 tahap skala kelabu dan ketepatan pengecaman 1/2 piksel (3.4 μm) pada julat 16 × 16 mm, sistem ini mempunyai kepala ikatan dwi-kepala dengan daya ikatan mekanikal 30–250 g, 6 zon suhu dengan maksimum 500°C dan menyokong suapan bahan gelendong. Beroperasi pada 220V / 50Hz dengan kuasa undian 3 kW dan penggunaan udara 10 L/min (dengan vakum luaran) atau 220 L/min (tanpa), HY-ED08 R8 memberikan ikatan eutektik bertekanan rendah, rintangan haba rendah dengan ketepatan dan kebolehpercayaan yang tinggi untuk aplikasi pengeluaran besar-besaran.

Spesifikasi Teknikal

Barang	R8	R8-L
Sistem Pengoperasian	Windows 7
Masa Kitaran	140 ms	220 ms
UPH	25 ribu	16K
Ketepatan Kedudukan X/Y	≤ ±30 μm
Ketepatan Putaran	≤ ±3°
Saiz Wafer	8"
Saiz Cip	0.15×0.15–1×1 mm	0.3×0.3–2×2 mm
Ketebalan Plumbum	≥150 μm
Lebar Kerangka Utama	28–80 mm
Ketebalan Bingkai Plumbum	0.1–0.3 mm
Panjang Majalah	190–290 mm
Lebar Majalah	32–95 mm
Ketinggian Majalah	100–155 mm
Kamera	256 tahap skala kelabu
Resolusi Imej	720×540 piksel
Ketepatan Pengecaman	1/2 piksel (3.4 μm)
Julat Pengecaman	16×16 mm
Ketua Bond	Kepala Berganda	Jenis Linear
Daya Ikatan	30–250 g (Mekanikal)	20–250 g (Boleh Diprogramkan)
Kaedah Ikatan	Pengambilan Permukaan
Kawasan Ikatan	85×15 mm
Ketepatan Penempatan	±2 µm
Zon Suhu	6	8
Suhu Maksimum	Maks. 500°C
Suapan Automatik	Tidak Disokong
Pemuatan Automatik	Tidak Disokong
Suapan Bahan Kekili	Disokong
Lejang Z	0–4 mm
Pelarasan Jarum Atas	Elektrik
Jarum berbilang	Pilihan
Bekalan Kuasa	220V / 50Hz
Udara Mampat	0.6–1.0 MPa
Vakum	-0.6 ~ -1.0 KPa
Kuasa Dinilai	3 KW	3.2 KW
Penggunaan Udara	10 L/min (dengan vakum luaran)	10 L/min (dengan vakum luaran)
	220 L/min (tanpa vakum)	120 L/min (tanpa vakum)
Dimensi	Unit atas (P × L × T)	1250 × 1100 × 1500 mm (tidak termasuk lampu menara)
	Unit bawah (P × L × T)	950 × 740 × 1350 mm
	Saiz pengumpan (P × L × T）	700 × 300 × 800 mm
Berat	Unit atas	800 kg
	Unit bawah	150 kg

Senario Aplikasi

Mesin ikatan eutektik SOT/SOD ini direka bentuk untuk ikatan acuan yang berkebolehpercayaan tinggi bagi peranti diskret kuasa. Menampilkan proses eutektik bertekanan rendah dan rintangan haba rendah, ia digunakan secara meluas dalam pengeluaran besar-besaran MOSFET dan diod untuk aplikasi elektronik pengguna gred automotif, gred perindustrian dan frekuensi tinggi.
