Pengikat Dail Linear Siri Berprestasi Tinggi untuk Pembungkusan IC

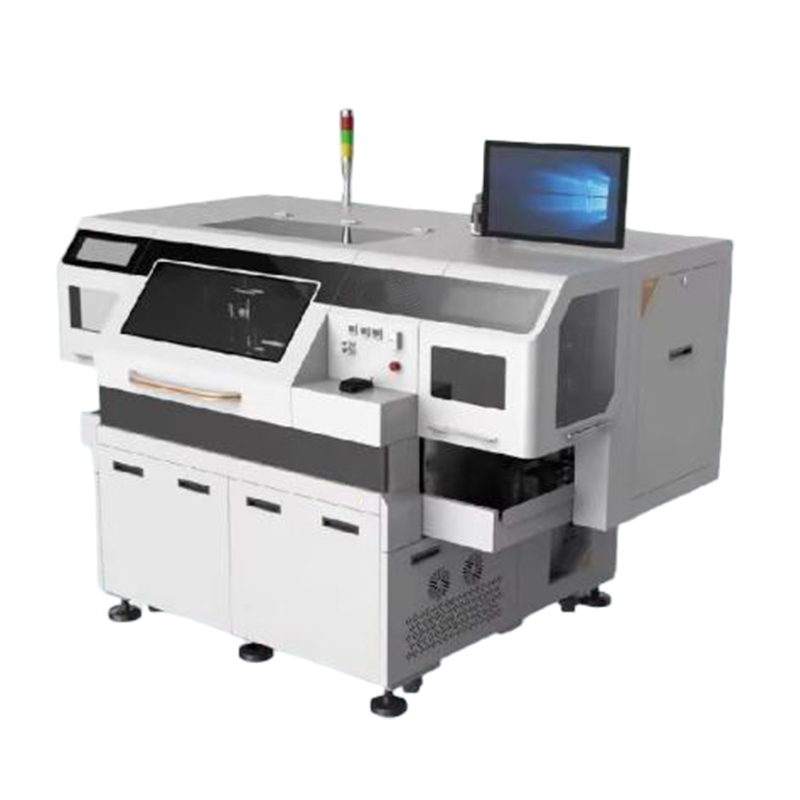

Mesin Ikatan Die HY-LD512H ialah Linear Die Bonder, sejenis ikatan die linear berprestasi tinggi yang direka khusus untuk aplikasi pembungkusan IC termaju. Direkayasa untuk memenuhi tuntutan ketat pembuatan semikonduktor moden.

Jenama :
HYRNUS
Nombor Item :
HY-LD512H
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Pengikat Dail Linear Siri Berprestasi Tinggi untuk Pembungkusan IC

Pengenalan Produk

Sistem Pengikat Acuan Linear Siri HY-LD512H memberikan ketepatan penempatan yang luar biasa, daya pemprosesan yang tinggi dan fleksibiliti proses yang luas, menjadikannya pilihan ideal untuk pengeluaran volum dan teknologi pembungkusan yang baru muncul. Teras HY-LD512H ialah seni bina motor linear canggihnya, yang memastikan gerakan yang lancar dan bebas getaran serta kestabilan kedudukan yang unggul. Ini membolehkan ketepatan pemasangan acuan ±20 µm dan kawalan putaran yang tepat, dengan ketepatan sudut dikekalkan dalam lingkungan ±1° untuk cip yang lebih besar daripada 1 mm dan ±3° untuk peranti yang lebih kecil. Ketepatan sedemikian adalah penting untuk memastikan prestasi elektrik yang andal dan hasil proses dalam pakej pic halus dan berketumpatan tinggi.

Spesifikasi Teknikal Utama

Spesifikasi Siri HY-LD512H
Fungsi Sistem
Keserasian Wafer	Wafer 8" / 12"
Daya pemprosesan (UPH)	16,000 UPH / Maks. 230 MS (bergantung pada saiz acuan dan pembawa rangka plumbum)
Ketepatan Lampiran Mati	±20 µm
Ketepatan Putaran Acuan	Saiz cip ≥ 1 milimeter: ±1°Saiz cip < 1 milimeter: ±3°
Proses yang Disokong	FOWLP, Ikatan Dadu, Ikatan Klip
Konfigurasi Peranti
Julat Saiz Cip	0.25 × 0.25 mm – 10 × 10 mm
Saiz Wafer Maksimum	12"
Pembetulan Sudut Wafer Maksimum	±180°
Resolusi	1 µm
Pembawa Kerangka Utama
Panjang Kerangka Utama	110 mm – 300 mm
Lebar Kerangka Utama	30 mm – 100 mm
Ketebalan Bingkai Plumbum	0.12 mm – 0.76 mm
Sistem Pengecaman Imej
Tahap Skala Kelabu	Skala kelabu 256 peringkat
Resolusi	656 × 492 piksel
Ketepatan Pengecaman	±0.025 mil @ 50 mil julat pemerhatian
Spesifikasi Elektrik & Pneumatik
Voltan / Frekuensi	220V AC ±5% / 50 Hz
Kuasa Dinilai	2500 W
Keperluan Udara Bertekanan	0.5 MPa (minimum)
Penggunaan Udara	40 L/min
Dimensi Mekanikal
Dimensi (P × W × H)	L 2300 × W 1450 × T 1550 mm
Berat	2200 kg
