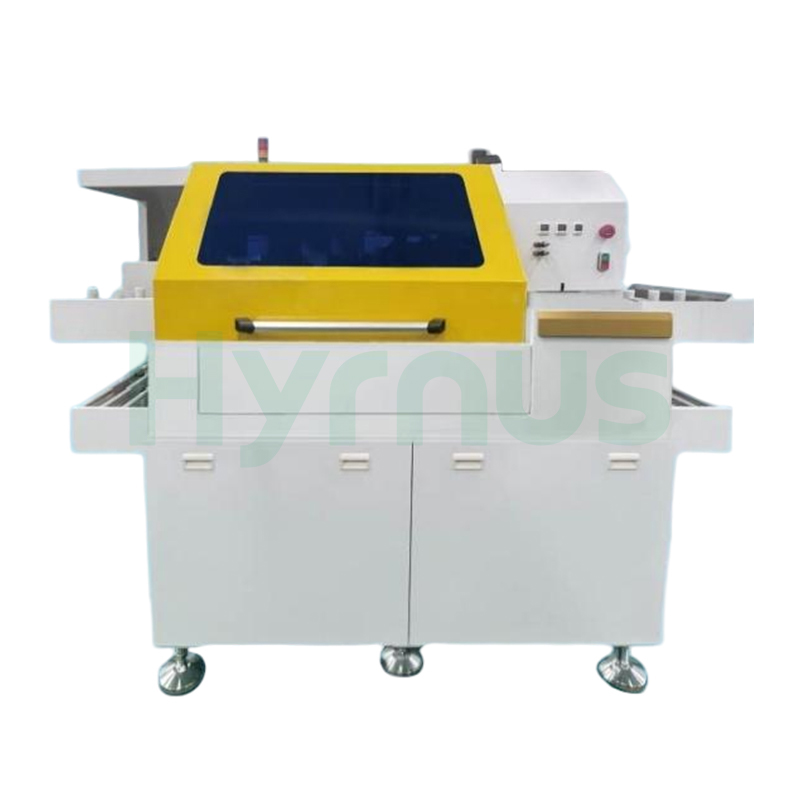

Peralatan Pengikat Die HY-LD512 ialah pengikat die automatik sepenuhnya yang direka khas untuk pengikatan dan pembungkusan die IC.
Jenama :
HYRNUSNombor Item :
HY-LD512Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPengikat Die Automatik Sepenuhnya untuk Pembungkusan ICg
Pengenalan Produk
HY-LD512 Die Bonder menyokong pemprosesan wafer 12 inci dan 8 inci, dan serasi dengan bingkai plumbum berketumpatan tinggi pelbagai saiz untuk aplikasi pemasangan, termasuk QFN, SOP dan pakej lain.
Sistem Perkakasan
Mekanisme pengambilan yang inovatif
Penyelesaian kelajuan pikap yang terkemuka dalam industri
Struktur yang dioptimumkan dengan ketepatan yang unggul
Ketepatan sehingga 20 μm pada operasi berkelajuan tinggi
Kelajuan maksimum sehingga 14K/J
Reka bentuk pelbagai fungsi untuk aplikasi merentas industriSistem Penglihatan
Menyokong pelbagai pilihan konfigurasi
Sesuai dengan pelbagai saiz produk: 1.0×1.0–3.5×3.5 mm
Algoritma pengecaman visual yang dibangunkan sendiriCiri-ciri Peralatan
Menggunakan sistem kawalan pendispensan bebas untuk kawalan isipadu gam yang lebih tepat; dilengkapi dengan 2 jenis muncung pendispensan (saiz cip yang serasi: 0.5–5 mm)
Kepala ikatan acuan pacuan linear berketepatan tinggi; cincin tork gegelung suara untuk kawalan tekanan ikatan acuan yang tepat
Platform carian cip ketepatan tinggi; sistem pembetulan sudut cip dipacu motor servo, dengan sistem pengembangan wafer automatik (12 inci)
Pengesanan kehilangan acuan vakum; dengan fungsi pemeriksaan kualiti pra-dan pasca-ikatan
PC perindustrian mengawal operasi peralatan, memudahkan operasi peralatan automasi
Dilengkapi dengan fungsi pemetaan wafer
Kepala ikatan dengan keupayaan putaran 360°
Sistem ejektor pin tunggal dan berbilang pin gabungan
Soket perlindungan ESD (untuk sambungan tali pergelangan tangan) pada peralatan
Satu soket kuasa 220V dengan penutup keselamatan pada peralatan (untuk menyalurkan kuasa kepada peranti elektrik lain)
Kipas pengion terbina dalamSpesifikasi Teknikal Utama
| Spesifikasi Siri HY-LD512 | |
| Fungsi Sistem | |
| Keserasian Wafer | Wafer 8" / 12" |
| Daya pemprosesan (UPH) | Maks. 230 MS (bergantung pada saiz acuan dan pembawa rangka plumbum) / 14,000 UPH |
| Ketepatan Lampiran Mati | ±20 µm |
| Ketepatan Putaran Acuan | Saiz cip ≥ 1 milimeter: ±1°Saiz cip < 1 milimeter: ±3° |
| Proses yang Disokong | FOWLP, Ikatan Dadu, Ikatan Klip |
| Konfigurasi Peranti | |
| Julat Saiz Cip | 0.25 × 0.25 mm – 10 × 10 mm |
| Saiz Wafer Maksimum | 12" |
| Pembetulan Sudut Wafer Maksimum | ±180° |
| Resolusi | 1 µm |
| Pembawa Kerangka Utama | |
| Panjang Kerangka Utama | 110 mm – 300 mm |
| Lebar Kerangka Utama | 30 mm – 100 mm |
| Ketebalan Bingkai Plumbum | 0.12 mm – 0.76 mm |
| Sistem Pengecaman Imej | |
| Tahap Skala Kelabu | Skala kelabu 256 peringkat |
| Resolusi | 656 × 492 piksel |
| Ketepatan Pengecaman | ±0.025 mil @ 50 mil julat pemerhatian |
| Parameter Elektrik | |
| Voltan / Frekuensi | 220V AC ±5% / 50 Hz |
| Kuasa Dinilai | 2500 W |
| Keperluan Udara Bertekanan | 0.5 MPa (min.) |
| Penggunaan Udara | 40 L/min |
| Dimensi Mekanikal | |
| Dimensi (P × W × H) | L 2300 × W 1400 × T 1550 mm |
| Berat | 2000 kg |

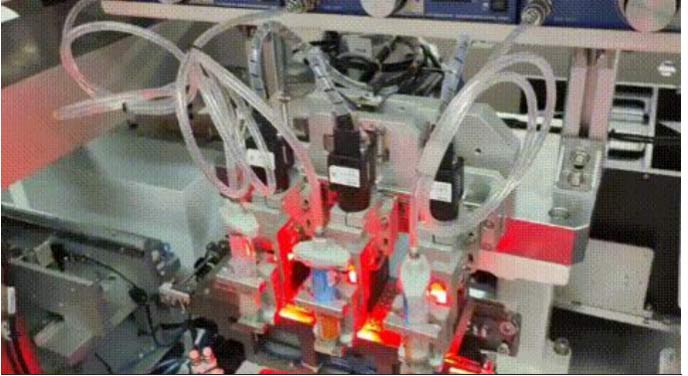

Kes Permohonan Pelanggan（Operasi Pengikat Mati）
