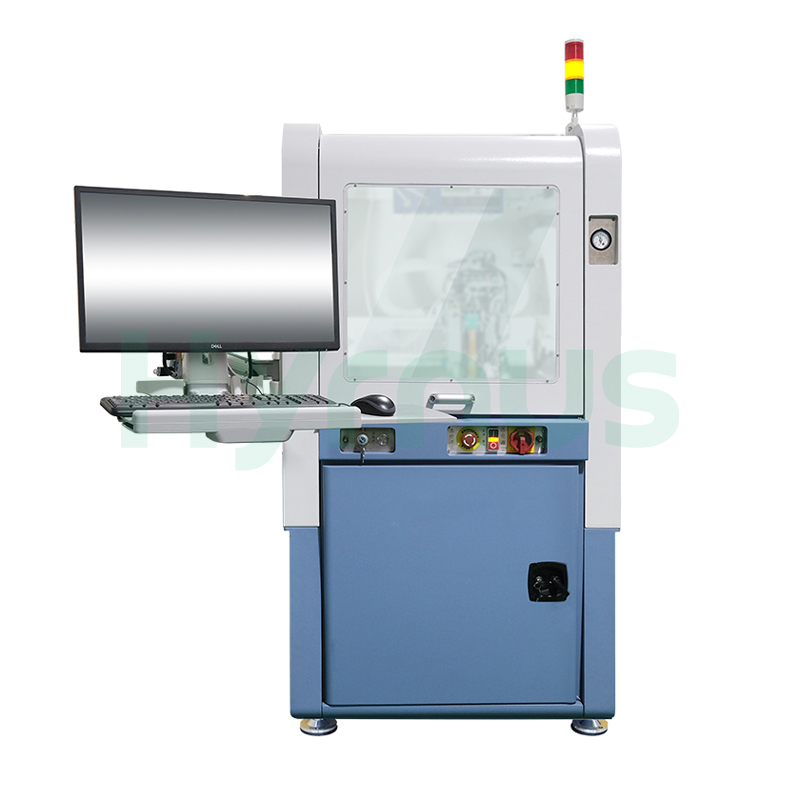

Pengikat Acuan Epoksi Berbilang Cip Rongga Dalam Automatik

Pengenalan Produk

HY-PB300Pengikat Die Epoksi Automatik Sepenuhnyadireka khusus untuk proses penempatan automatik sepenuhnya berbilang cip dalam pembungkusan komponen elektronik dan diiktiraf sebagai peralatan kritikal dalam pembuatan komponen elektronik. Ia digunakan terutamanya dalam pemasangan litar hibrid, modul COB (Chip-on-Board), MCM (Modul Berbilang Cip), peranti MEMS, peranti/modul RF, komponen optoelektronik, peranti gelombang mikro, komponen gred tentera, peranti optoelektronik mewah dan modul elektronik automotif.

Prestasi Peralatan

Spesifikasi Teknikal

Tidak.	Parameter	Spesifikasi
1.	Ketepatan Kedudukan	±3 μm @ 3σ
2.	Ketepatan Sudut	±0.15° @ 3σ
3.	Ketepatan Pengukuran Jarak	±1 μm
4.	Saiz Cip	Minimum: 0.2mm × 0.2mm, Maks: 15mm × 15mm
5.	Saiz Dulang/Plat Wafel	2 inci, serasi dengan 4 inci
6.	Kuantiti Dulang/Ping Wafel	30 unit 2 inci, atau 22 unit 2 inci + 20 unit 4 inci
7.	Kedalaman Rongga Maksimum	15 mm
8.	Bilangan Muncung	12 (termasuk ukuran ketinggian)
9.	Julat Perjalanan	Paksi-X 386mm, Paksi-Y 716mm, Paksi-Z 50mm
10.	Injap Pengeluaran	Injap Kawalan Elektrik Ketepatan Wuwei SUPER-ZCMIII
11.	Voltan Input	220V ± 10% @ 50/60Hz
12.	Kuasa Dinilai	1 kW
13.	Jejak (L×D×T)	970mm × 1570mm × 2040mm
14.	Julat Penentukuran	Maksimum 15 mm
15.	Kaedah Pengukuran Ketinggian	Jenis kenalan
16.	Jenis Pelekat	Epoksi
17.	Saiz Picagari	3cc, 5cc, 10cc
18.	Diameter Jarum Pengeluaran Minimum	Ø0.25 mm
19.	Daya Ikatan	15~500 g
20.	Ketepatan Kawalan Daya	±2 g
21.	UPH	1200 (pilih & letakkan sahaja)
22.	Sistem Pengoperasian	Tingkap
23.	Keperluan Udara Mampat	0.4~0.6 MPa
24.	Tekanan Talian Vakum	≤ -85 kPa



Syarat Penggunaan

No	Barang	Keperluan
1.	Jejak (L×D×T)	970mm × 1570mm × 2040mm (tidak termasuk ruang monitor)
2.	Berat Peralatan	1600 kg
3.	Suhu Ambien	Suhu bilik biasa (20°C ~ 24°C); operasi suhu tinggi akan menjejaskan hayat perkhidmatan peralatan
4.	Keperluan Udara Mampat	0.4~0.6 MPa, kadar aliran >150 L/min (rawatan kering, penyingkiran habuk, pemisahan minyak-air, pengawalaturan tekanan); diameter luar hos udara: 10 mm
5.	Tekanan Talian Vakum	≤ -85 kPa
6.	Kelembapan Ambien
7.	Getaran Ambien	Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran
8.	Pembumian	Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian.
9.	Lain-lain	- Pastikan bekalan kuasa terletak berhampiran mesin
		- Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak
		- Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak
		- Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak
10.	Voltan	AC 220V ± 10%
11.	Kekerapan	50/60 Hz
12.	Pembumian	Mesti dibumikan
13.	Kuasa	≥ 1000 W
14.	Spesifikasi Antara Muka	10A, 3-wayar fasa tunggal
