Mesin Lekatkan Die Berbilang Cip Pengikat Die Automatik untuk Sistem-dalam-Pakej

Pengenalan Produk

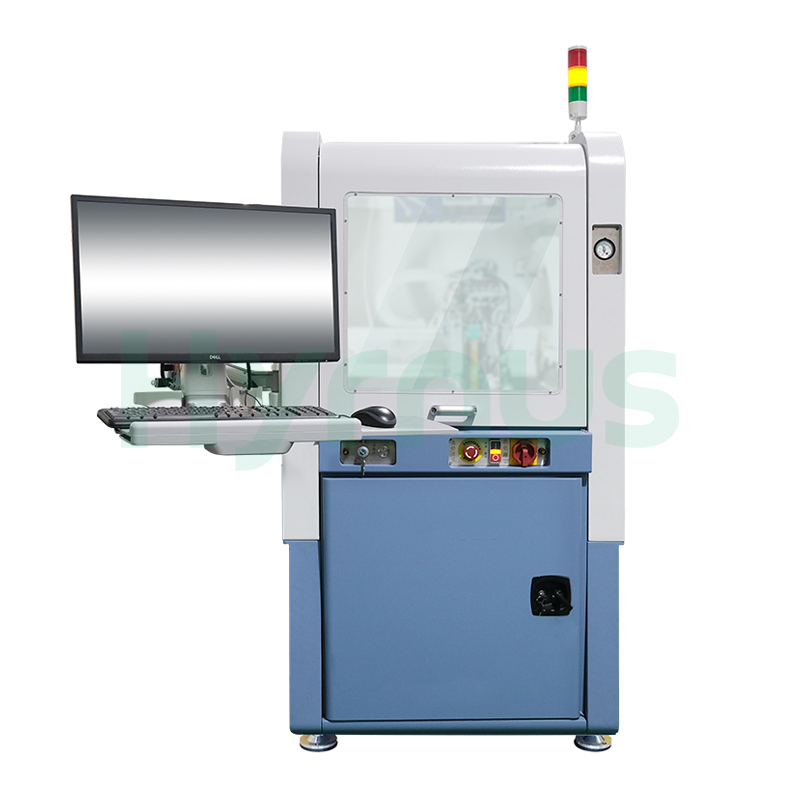

HY-DA300Mesin Pasang Die Berbilang Cipdireka bentuk untuk proses penempatan berbilang cip dalam pembungkusan komponen elektronik. Ia menggunakan platform pemacu dwi-gantry untuk memastikan ketepatan penempatan yang tinggi dan operasi yang stabil, dan menyokong penempatan berbilang cip automatik sepenuhnya untuk pemasangan sistem-dalam-pakej. Mesin ini dilengkapi dengan kedudukan penglihatan atas dan bawah, kawalan daya ketepatan tinggi sehingga ±2 g, dan pengukuran ketinggian mekanikal sebaris dengan ketepatan sehingga ±1 μm. Dengan penukar muncung mendatar yang pantas, cakera putar 12 muncung pilihan, operasi talian penghantar, dan sokongan pengumpulan data SECS/GEM, ia sesuai untuk litar hibrid, COB, MCM, MEMS, RF dan modul optoelektronik.

Prestasi Peralatan

Spesifikasi Teknikal

Tidak.	Parameter	Spesifikasi
1.	Ketepatan Kedudukan	±3 μm @ 3σ
2.	Ketepatan Sudut	±0.15° @ 3σ
3.	Ketepatan Pengukuran Ketinggian	±1 μm
4.	Saiz Cip	Minimum: 0.2mm × 0.2mm, Maks: 15mm × 15mm
5.	Saiz Dulang Wafel / Dulang Dram Magnetik	2 inci, 4 inci
6.	Kuantiti Dulang Wafel / Dulang Dram Magnetik	22 unit 2 inci + 2 unit 4 inci; atau 30 unit 2 inci
7.	Bilangan Muncung	12
8.	Julat Perjalanan	Paksi-X 386mm, Paksi-Y 716mm, Paksi-Z 50mm
9.	Kedalaman Maksimum	15 mm
10.	Julat Kedalaman Rongga	Maksimum 15 mm
11.	Kaedah Pengukuran Ketinggian	Jenis kenalan
12.	Daya Ikatan	15~500 g
13.	Ketepatan Kawalan Daya	±2 g
14.	UPH	1200
15.	Sistem Pengoperasian	Tingkap
16.	Voltan Input	220V ± 10% @ 50/60Hz
17.	Kuasa Dinilai	1 kW
18.	Jejak (L×D×T)	970mm × 1570mm × 2040mm
19.	Keperluan Udara Mampat	0.4~0.6 MPa
20.	Tekanan Talian Vakum	≤ -85 kPa
21.	Berat Bersih Peralatan	1.3 T



Syarat Penggunaan

No	Barang	Keperluan
1.	Jejak (L×D×T)	970mm × 1570mm × 2040mm (tidak termasuk ruang monitor)
2.	Berat Peralatan	1300 kg
3.	Suhu Ambien	Suhu bilik biasa (20°C ~ 24°C); operasi suhu tinggi akan menjejaskan hayat perkhidmatan peralatan
4.	Keperluan Udara Mampat	0.4~0.6 MPa, kadar aliran >150 L/min (rawatan kering, penyingkiran habuk, pemisahan minyak-air, pengawalaturan tekanan); diameter luar hos udara: 10 mm
5.	Tekanan Talian Vakum	≤ -85 kPa
6.	Kelembapan Ambien
7.	Getaran Ambien	Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran
8.	Pembumian	Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian.
9.	Lain-lain	- Pastikan bekalan kuasa terletak berhampiran mesin
		- Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak
		- Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak
		- Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak
10.	Voltan	AC 220V ± 10%
11.	Kekerapan	50/60 Hz
12.	Pembumian	Mesti dibumikan
13.	Kuasa	≥ 1000 W
14.	Spesifikasi Antara Muka	10A, 3-wayar fasa tunggal
