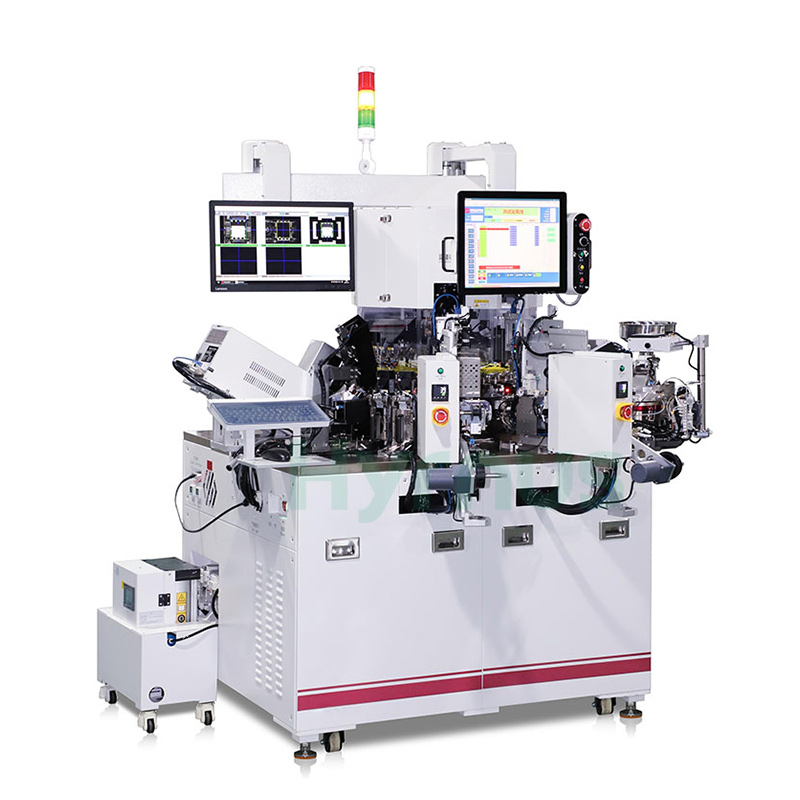

Pengendali Ujian Turret Mesin Pengisih Turret Ujian Suhu Tinggi

HY-TS936H Pengendali Ujian Turret direka bentuk untuk pengujian suhu bilik dan suhu tinggi serta pengisihan peranti dan IC diskret.

Jenama :
HYRNUS
Nombor Item :
HY-TS936H
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Muat turun

Pengendali Ujian Turret Mesin Pengisih Turret Ujian Suhu Tinggi

Gambaran Keseluruhan Produk

HY-TS936H Pengendali Ujian Turret direka bentuk untuk peranti diskret dan IC yang memerlukan ujian suhu tinggi. Berdasarkan keupayaan ujian suhu bilik asal, fungsi ujian suhu tinggi ditambah untuk memastikan prestasi yang stabil. Ia sesuai untuk ujian suhu bilik dan suhu tinggi serta pengisihan pakej termasuk PDFN / DFN / MSOP / SOT / SOP / SOD / TO / SMA /SMB / SMC, dsb.

ProdukKelebihan

Tidak.	Penerangan Kelebihan

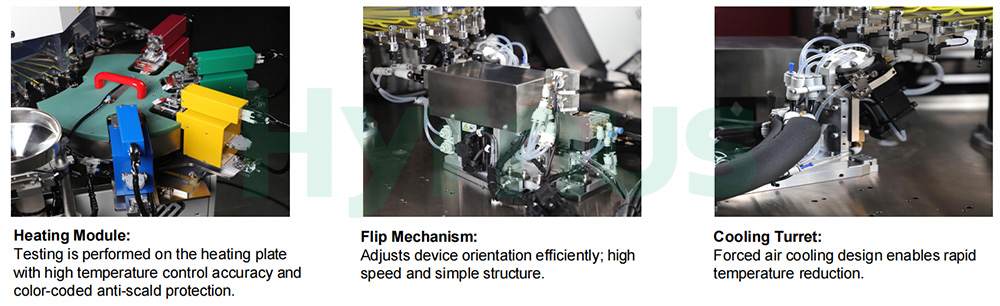

1	Konfigurasi Ujian: 1–4 tapak ujian suhu tinggi (pilihan) + tapak ujian suhu bilik; suhu pemanasan ≤ 180 °C (tapak ujian suhu tinggi mempunyai reka bentuk penebat haba).
2	Ketepatan Kawalan Suhu: Suhu pemanasan ≤ 180 °C; ketepatan kawalan suhu ±3 °C. Dengan mengambil PDFN 5×6 sebagai contoh, sehingga 96 peranti boleh dipanaskan secara serentak.
3	Sub Turret Suhu Tinggi: Ujian suhu tinggi diselesaikan terus pada sub turret suhu tinggi, memastikan ketepatan suhu; kedua-dua suapan masuk dan suapan keluar dilengkapi dengan mekanisme perlindungan anti-melecur.
4	Sistem Penyejukan: Penyejukan dicapai melalui tiub vorteks, yang membolehkan pengurangan suhu yang cepat daripada 125 °C kepada 28 °C dalam masa 30 saat.
5	Pemakanan Automatik (Mangkuk Getaran): Pemakanan mangkuk getaran dengan kelajuan pemakanan yang pantas dan stabil.
6	Turet Utama: Turet utama dilengkapi dengan 36 kepala pickup yang dipacu oleh motor bebas, yang boleh menghantar produk dengan tepat ke pusat setiap stesen melalui penjerapan kepala pickup.
7	Penjajar Orientasi: Penentuan kedudukan dan penggantian produk yang tepat, toleransi kedudukan ≤ 0.005mm, ketepatan arah sehingga 0.1 darjah.
8	Mekanisme Stesen Penandaan: Stesen penandaan ini menggabungkan penandaan laser, pengekstrakan habuk dan penglihatan pemeriksaan tanda, sekali gus meningkatkan kelajuan penandaan dengan ketara.
9	Modul Pita & Kekili: Selain pita automatik standard, pengisian semula bahan automatik juga disokong.

Hyrnus turret sorter

Parameter Teknikal

Tidak.	Parameter	Spesifikasi
1	Komponen yang sesuai	PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA/B/C, dsb.
2	UPH	Maks 10K (masa ujian kurang daripada 200ms)
3	Stesen ujian suhu tinggi	1-4 stesen tersedia, suhu tinggi (pilihan)
4	Kaedah ujian suhu tinggi	Uji pada plat prapemanasan
5	Suhu ujian suhu tinggi	30~180℃ ±3℃
6	Pengkategorian	4+4+1
7	Muat turun	Mangkuk masuk / Tiub masuk
8	Turunkan beban	Pita keluar / Tiub keluar
9	Mod tekan ke bawah	Motor servo+CAM / Motor linear yang diimport / Motor linear domestik
10	Ketepatan kawalan daya	Kawalan daya boleh mencapai ±10% (≥10N) / ±5% (2-10N), menyokong penentukuran adaptif
11	Kestabilan	MTBA>60min, MTTA<3 minit, MTBF>168J
12	Tekanan atmosfera	0.4-0.7MPa, vakum: >65KPa
13	Sumber kuasa	AC220V / 380V 50/60Hz
14	Parameter penandaan	Peralatan penandaan laser 10W / peralatan penandaan denyut 20W (pilihan); Julat penandaan: 110mm110mm/70mm70mm; Kelajuan ukiran dawai: 7000mm/s; Watak minimum: 0.5/0.3; Kuasa output: 0-10W / 20W
15	Parameter imej	Kamera dan resolusi: Kamera CCD 1.6 megapiksel, resolusi H1440×V1080 piksel; Ketepatan: ≤0.015mm/piksel; masa kitaran: <50ms
16	Program bas	Ketepatan tinggi, kelajuan pantas, buka semua tetapan parameter servo, penyahpepijatan dan pemantauan peralatan yang mudah; Rekod data asal MTBA, log operasi peralatan, kod penggera kerosakan peralatan dan maklumat serta data lain disimpan secara kekal
17	Pickheads	36
18	Komponen penting	DDR yang diimport

Struktur Produk dan Prinsip Kerja

Dengan sejumlah 18 hingga 24 stesen modul, sebarang konfigurasi boleh diubah mengikut keperluan pasaran. HY Ciri-ciri mesin pengisihan ujian berkelajuan tinggi automatik:

Tidak.	Barang	Penerangan
1	UPH sehingga 45K hingga 50K sejam	1.Reka bentuk turet diguna pakai
		2.Menggunakan sistem Keens PLC + PC
		3. Sistem motor servo digunakan secara meluas
		4.Dilengkapi dengan sistem optik industri
2	Fleksibiliti Tinggi	1.Menyokong pelbagai sistem pemakanan
		2.Dilengkapi dengan sistem modular untuk penyahpepijatan dan penyelenggaraan yang mudah
		3.Dilengkapi dengan paparan berganda untuk meliputi keseluruhan mesin 360 darjah untuk penyahpepijatan dan penyelenggaraan yang mudah
3	Antara muka pengguna berbilang bahasa yang ikonik	Sistem pengendalian Win7
4	Reka Bentuk	Reka bentuk piawai

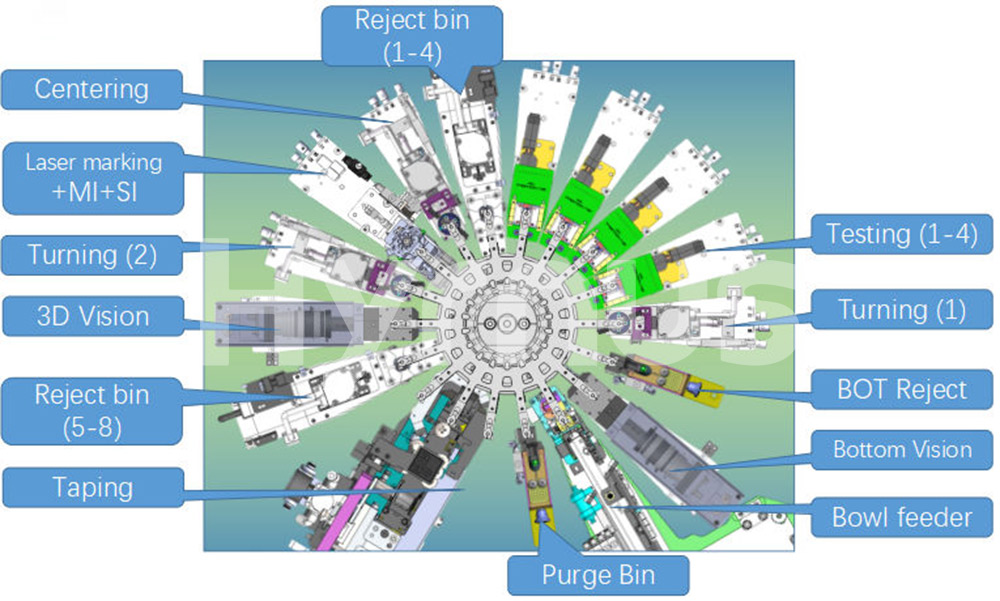

Turret Test Handler Structure

Aliran kerja

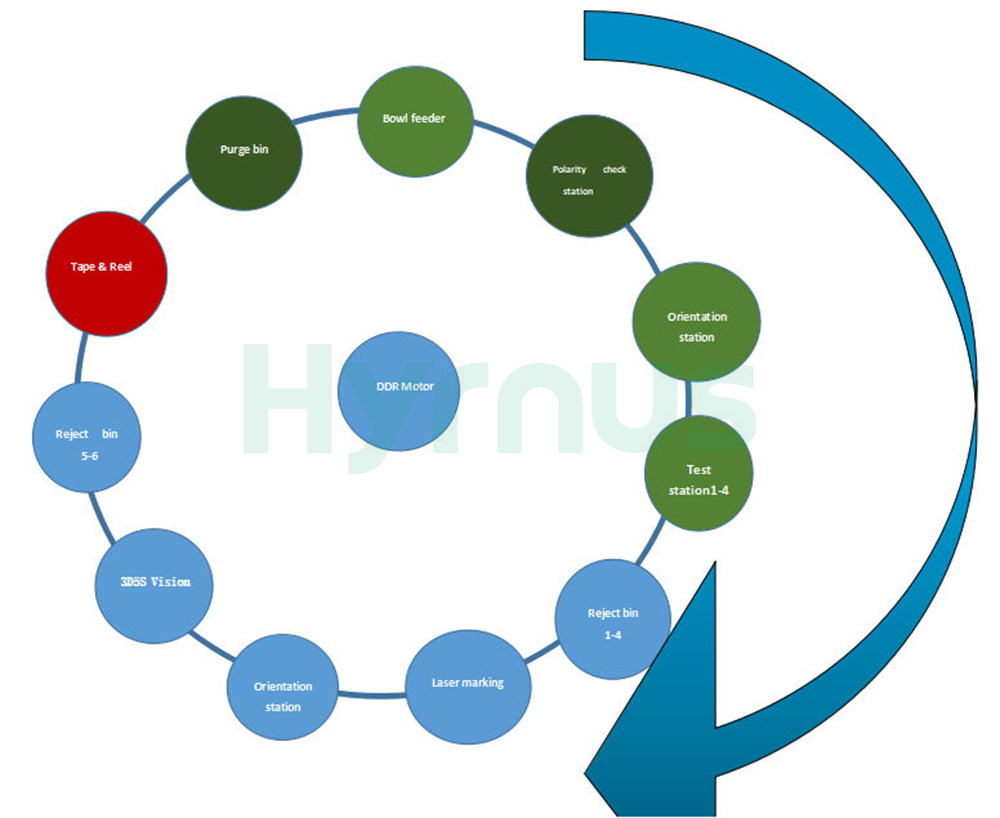

Gambarajah Prinsip Kerja: Komponen daripada penyuapan plat getaran hingga selesainya keseluruhan kitaran proses, prinsip kerja mesin motor DDR untuk putaran muncung sedutan dipacu tindakan 50ms kitaran, kawalan PLC motor servo, injap solenoid, silinder, induktor untuk melengkapkan satu siri stesen kerja dengan penyempurnaan komponen yang berkaitan dengan tindakan pengesanan. Rajah berikut:

ic handler workflow

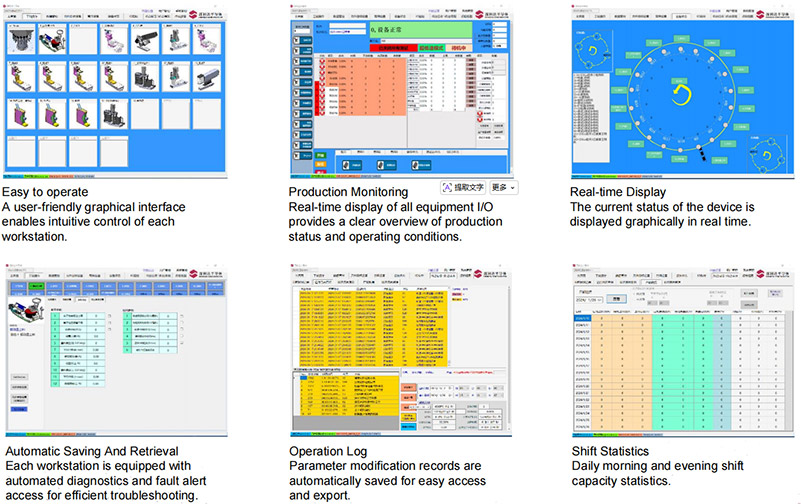

Fungsi Perisian Berkuasa

Dikuasakan oleh teknologi IoT, kami telah membangunkan penyelesaian perisian terkemuka dalam industri yang mengintegrasikan sejumlah besar data proses dan persekitaran di tapak ke dalam platform yang disatukan. Melalui model algoritma yang inovatif, sistem kami meningkatkan kecekapan pengeluaran, kawalan kualiti dan penyelenggaraan ramalan peralatan. Model-model ini telah diuji di lapangan dan disahkan untuk meningkatkan hasil dengan berkesan dan meminimumkan masa henti dan kerugian berkaitan kecacatan.

ic handler Software
