Pengendali Bersepadu Ujian & Pita Siri Berprestasi Tinggi

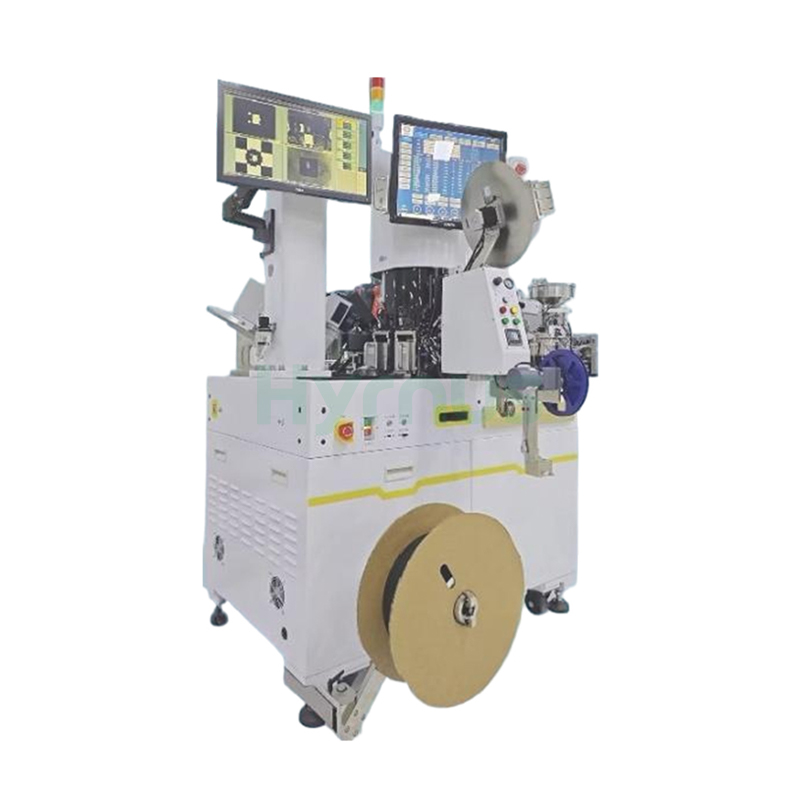

HY-TT2401 CMesin Pengisihan Pinggul Memberikan daya pemprosesan maksimum sebanyak 45,000 UPH dengan ketepatan kedudukan ±5 µm dan ketepatan arah ±0.1°, memastikan ketepatan dan kecekapan merentasi pelbagai jenis pakej termasuk SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP, serta sensor magnetik, optik dan jarak. Sistem ini mempunyai sistem pengecaman imej 480×640 piksel dengan skala kelabu 256 tahap dan ketepatan pengecaman RA 0.02–0.03, menyokong 2 hingga 8 stesen ujian dan termasuk fungsi pemeriksaan optik bersepadu dan penandaan laser. Beroperasi pada 220V AC ±5% / 50 Hz dengan julat kuasa 800–1500 W, ia memerlukan bekalan udara bertekanan minimum sebanyak 0.5 MPa dan menggunakan 50 L/min. Dengan dimensi padat 1470 mm × 1340 mm × 1900 mm dan berat 800 kg, HY-TT2401 menawarkan penyelesaian yang andal dan menjimatkan ruang untuk pengujian dan pembungkusan peranti bervolum tinggi dan ketepatan tinggi.

Spesifikasi Teknikal Utama

Spesifikasi Siri HY-TT2401
Fungsi Sistem
Daya pemprosesan (UPH)	Maks. 45,000 UPH (berbeza-beza berdasarkan saiz produk dan masa ujian)
Ketepatan Kedudukan	±5 µm
Ketepatan Arah	±0.1°
Jenis Pakej yang Berkenaan	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Sensor Magnetik, Sensor Optik, Sensor Jarak, dsb.
Konfigurasi Peranti
Kaedah Pemakanan	Cakera bergetar
Kaedah Penyahcasan	Rakaman
Pemeriksaan Optik	Ya
Penandaan Laser	Ya
Stesen Pangkalan Ujian	2~8 stesen
Sistem Pengecaman Imej
Tahap Skala Kelabu	Skala kelabu 256 peringkat
Resolusi	480 × 640 piksel
Ketepatan Pengecaman	Ketepatan piksel: PA 0.01; Ketepatan pengecaman: RA 0.02-0.03
Parameter Elektrik
Voltan / Frekuensi	220V AC ±5% / 50 Hz
Kuasa Dinilai	800~1500 W
Keperluan Udara Bertekanan	0.5 MPa (minimum)
Penggunaan Udara	50 L/min
Dimensi Mekanikal
Dimensi (P × W × H)	L 1470 × W 1340 × T 1900 mm
Berat	800 kg
