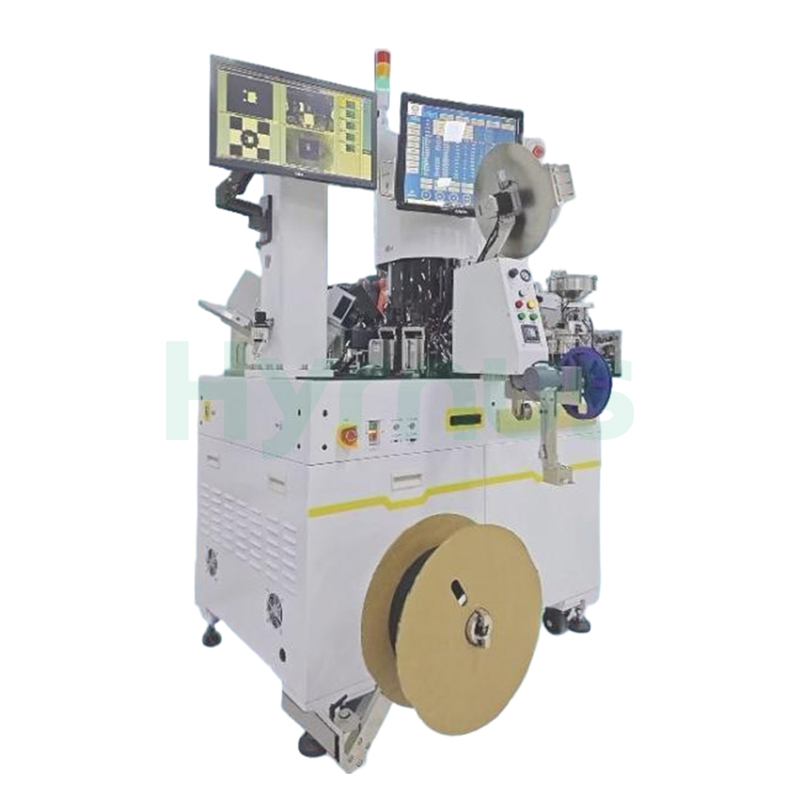

Mesin Bersepadu Ujian & Pita Siri Berkelajuan Tinggi

Fungsi penentukuran ketinggian automatik

Pemakanan automatik: Pengumpan mangkuk bergetar untuk bekalan bahan yang cepat dan stabil

Pengujian: Dilengkapi dengan 2–8 stesen ujian elektrik dan 4 stesen pemeriksaan CCD untuk pengesahan orientasi yang cekap, pemeriksaan optik dan ujian prestasi elektrik, sekali gus meningkatkan kadar hasil dengan ketara.

Turet utama: 18 atau 24 muncung vakum pacuan servo untuk memindahkan produk dengan tepat ke setiap pusat stesen

Unit putaran: Pelarasan kedudukan dan orientasi produk berketepatan tinggi dengan ralat kedudukan 0.005 mm dan ketepatan sudut 0.1°

Menara penanda: Disepadukan dengan penandaan laser, pengekstrakan habuk dan pemeriksaan penglihatan penandaan untuk meningkatkan kelajuan penandaan dengan ketara

Spesifikasi Teknikal Utama

Spesifikasi Siri HY-TT1801
Fungsi Sistem
Daya pemprosesan (UPH)	Maks. 55,000 UPH (berbeza-beza berdasarkan saiz produk dan masa ujian)
Ketepatan Kedudukan	±5 µm
Ketepatan Arah	±0.1°
Jenis Pakej yang Berkenaan	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Sensor Magnetik, Sensor Optik, Sensor Jarak, dsb.
Konfigurasi Peranti
Kaedah Pemakanan	Cakera/Tiub bergetar
Kaedah Penyahcasan	Pita Pembawa / Tiub
Pemeriksaan Optik	Ya
Penandaan Laser	Ya
Stesen Pangkalan Ujian	2~8 stesen
Sistem Pengecaman Imej
Tahap Skala Kelabu	Skala kelabu 256 peringkat
Resolusi	480 × 640 piksel
Ketepatan Pengecaman	Ketepatan piksel: PA 0.01; Ketepatan pengecaman: RA 0.02-0.03
Parameter Elektrik
Voltan / Frekuensi	220V AC ±5% / 50 Hz
Kuasa Dinilai	800~1500 W
Keperluan Udara Bertekanan	0.5 MPa (minimum)
Penggunaan Udara	50 L/min
Dimensi Mekanikal
Dimensi (P × W × H)	L 1470 × W 1340 × T 2020 mm
Berat	800 kg

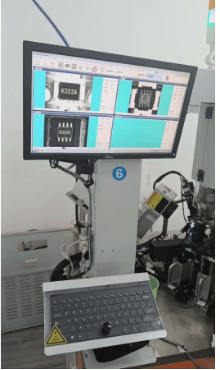

Kes Permohonan Pelanggan（Operasi Mesin Pengisih）
