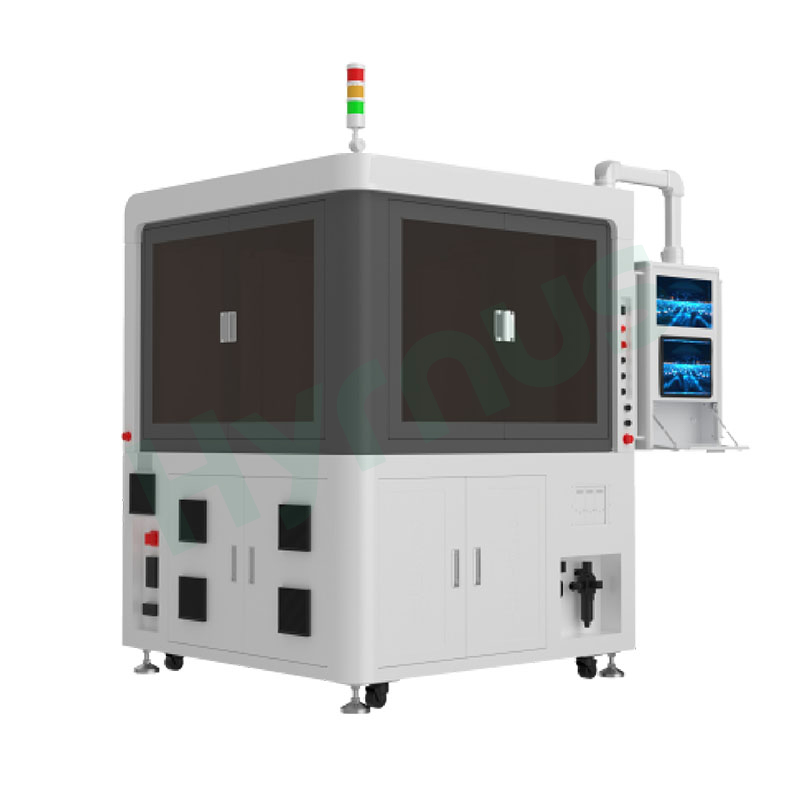

Mesin Ujian & Pengisihan Kapasitor Cip untuk Pemeriksaan Kecacatan Penglihatan

Mesin Uji & Sorting HY-CS3021pakar dalam fungsi-fungsi ini untuk kapasitor cip, termasuk SLC, kapasitor tatasusunan, MLC, kapasitor silikon dan jenis lain. Ia memenuhi keperluan ketepatan tinggi, keserasian tinggi dan pintar untuk pengeluaran komponen semikonduktor mini berskala besar, dan merupakan peralatan utama untuk meningkatkan kualiti dan kecekapan pengeluaran kapasitor cip.

Mesin Uji & Isihan HY-CS3021 menggunakan seni bina modular penuh dengan struktur yang boleh dikonfigurasikan secara bebas dan bahagian haus modular, menyokong pertukaran pantas dan penyesuaian kepada penukaran produk berbilang spesifikasi. Mengintegrasikan algoritma matang tradisional dengan teknologi pemeriksaan AI dan pemfokusan automatik CCD, ia mencapai ketepatan pengecaman ≥5μm, menyokong pemeriksaan penampilan 2 sisi / 6 sisi, dan mengesan kecacatan dengan tepat seperti pengoksidaan elektrod, calar dan keratan sudut.

Senario Aplikasi

Kapasitor cip lapisan tunggal (SLC)

Kapasitor cip berbilang lapisan (MLC/MLCC)

Kapasitor silikon

Rangkaian RC

Kapasitor cip tatasusunan

Spesifikasi Teknikal

Barang	Spesifikasi
Model	HY-CS3021
Saiz Produk	0.2mm × 0.2mm ~ 10mm × 10mm
Format Input	Pukal / Wafer
Format Output	Pek Wafel / Gel-Pak / Wafer
Peralatan UPH	≥ 5K (masa ujian ≤ 200 ms)
Item Ujian Utama	Kapasitans, Faktor Pelesapan, Rintangan Penebat, Menahan Voltan
Ketepatan Penempatan Pek Wafel	Jarak satu sisi ≥ 0.03 mm; kadar kejayaan penempatan > 96%
Ketepatan Penempatan Pita Biru	±25 µm; ±1°
Pemeriksaan Visual	Ketepatan pemeriksaan > 5 µm; boleh dikesan pada kontras > 30 Kecacatan yang boleh dikesan: calar, haus, penyaduran yang hilang, penyaduran berlebihan, kerinting, pengelupasan, kemek, lekukan, perubahan warna, pencemaran, keretakan, ofset kedudukan elektrod, dsb.
Dimensi Peralatan	1500 mm (P) × 1300 mm (L) × 1900 mm (T)

Butiran Produk
