HY-PS308 Pemegang Ujian Pilih dan Letakkanr direka bentuk untuk pengujian dan pengisihan automatik MSOP, QFN, DFN, LQFP, LGA, BGA, CSP dan pakej semikonduktor lain yang berukuran antara 2 × 2 hingga 110 × 110 mm.
Jenama :
HYRNUSNombor Item :
HY-PS308Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPengendali Ujian Pilih & Letakkan Semikonduktor
Gambaran Keseluruhan Produk

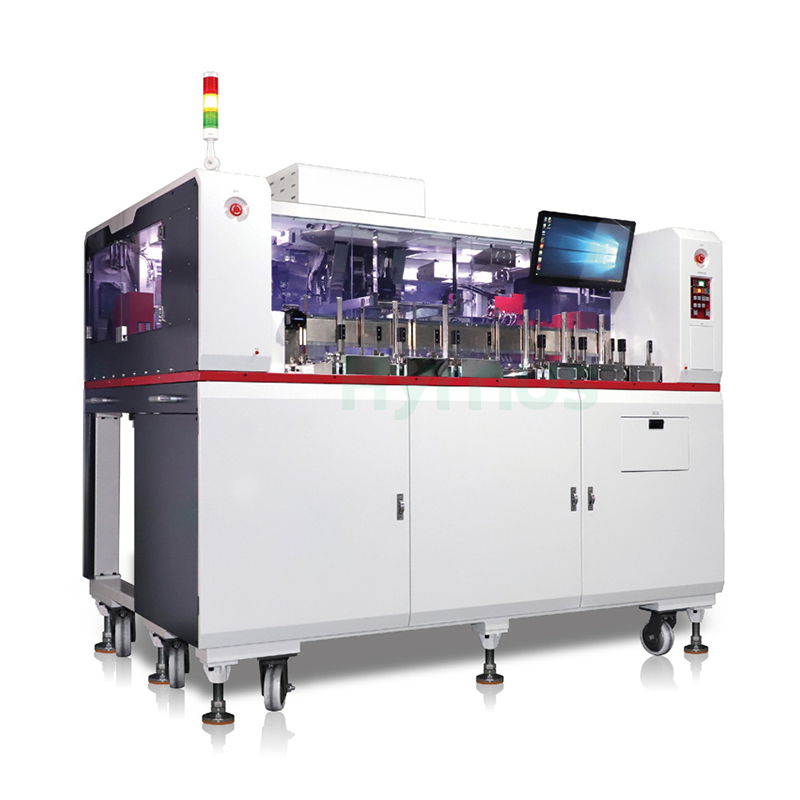

HY-PS308 Pengendali Ujian Pilih & Letakkan boleh digunakan untuk menguji dan menyusun MSOP, QFN, DFN, LQFP, LGA, BGA, CSP dan produk lain dengan spesifikasi antara 2x2 hingga 110x110, memenuhi keperluan untuk ujian dan penyusunan suhu bilik dan suhu tinggi, sambil memberikan output produk berkualiti tinggi untuk pelanggan.
Produk Kelebihan
| Tidak. | Kelebihan Penerangan |

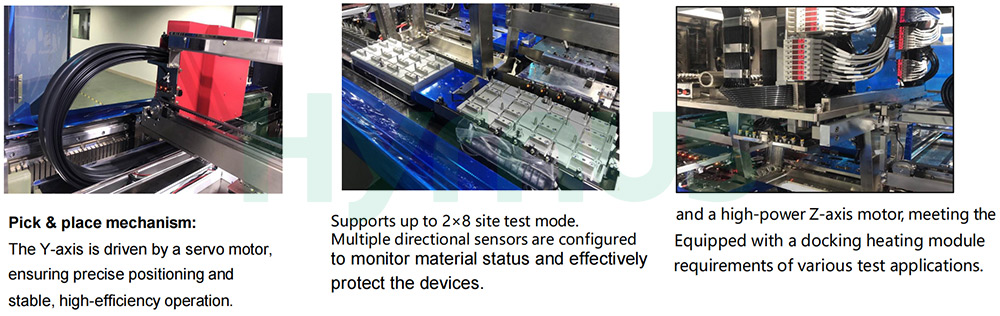

| 1 | Mengambil dan menunaikan lengan mekanikal: Paksi-Y ialah mod pemacu dua sisi; Kawalan bebas motor paksi-Z, dilengkapi dengan 2×4 muncung mengambil dan menyahcas, pembolehubah Pitch X. Modul muncung menggunakan reka bentuk rasuk rentang, pusat graviti stabil, tidak mudah berubah bentuk. |
| 2 | Modul pengukur tekanan: dilengkapi dengan kepala terapung ketepatan dan sensor susunan soket, pengiraan automatik pengukuran tekanan, sehingga menyokong 240 kgf. |
| 3 | Modul ulang-alik: XY dua arah dilengkapi dengan sensor, mengesan dengan tepat sama ada kereta ulang-alik disusun atau tidak rata, melindungi bahan; Kereta ulang-alik pemunggahan mempunyai fungsi pemanasan suhu kembali. |
| 4 | Sistem kawalan suhu: Ujian TJ: ±2℃; Dulang prapemanasan/Pengangkutan: ±3℃; TC: ±1℃; 200W@ -55℃/300W@ -40℃/850W @ 25℃/1150W@ 85~150℃ / 200℃(Pilihan). |
| 5 | Modul plat: plat suapan dilengkapi dengan skru motor, lebih mudah untuk dilaraskan apabila menggunakan plat ketebalan yang berbeza. |
| 6 | Konfigurasi hadapan dan belakang memaparkan skrin sentuh dan panel utama, menyokong untuk menyambungkan pelbagai mesin ujian jenama. |
Parameter Teknikal
| Barang | Spesifikasi |
| Komponen yang sesuai | MSOP、QFN、DFN、LQFP、LGA、BGA、Dimensi CSP: 2×2-110×110mm |
| UPH | Maks 13.5K (8 tapak, QFN4×4) |
| Stesen ujian | 16/12/8/4/2/tapak tunggal |
| Ujian mampatan | Maksimum 240kgf |
| Mod pemacu | Pemacu motor linear |
| Masa indeks | 0.42S |
| Memuatkan & Memunggah | Input dulang + Output dulang |
| Dulang | 300mm×146mm |
| Kestabilan | KADAR KESEMPATAN＜1/10000, MTBA>60min, MTTA<3 minit, MTBF>168J |
| Julat suhu | 50℃ – 90℃ ±2℃ ; 90℃ – 150℃ ±3℃ ; Pilihan: sehingga 200℃ |
| I/O Komunikasi | TTL / GPIB / RS232 / Ethernet |
| Dimensi | 213515452000(mm) |
| Sumber kuasa | Suhu bilik: Fasa tunggal 220V 50/60Hz 32A, kuasa 7KW; Suhu tinggi: Fasa tunggal 220V 50/60Hz 32A*2, kuasa 11.5KW |
| Tekanan | ≥0.5Mpa, 550L/min, penyambung pantas 12-pin |
| Berat | 1560KG |
