Pengendali Ujian Turret Komponen Siri Sensitif Cahaya Semikonduktor

HY-TS936L Pengendali Ujian Turret digunakan untuk pengujian, pemeriksaan visual dan pelekatan komponen siri sensitif cahaya.

Jenama :
HYRNUS
Nombor Item :
HY-TS936L
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Pengendali Ujian Turret Komponen Siri Sensitif Cahaya Semikonduktor

Gambaran Keseluruhan Produk

HY-TS936LPengendali Ujian Turret digunakan untuk pengujian, pemeriksaan visual dan pelekatan komponen siri sensitif cahaya. Ia menggunakan teknologi putar pacuan terus (DDR) berketepatan tinggi untuk memastikan prestasi yang konsisten dan output unit sejam (UPH) yang tinggi. Mesin ini menggabungkan tiga jenis ujian—sumber cahaya, lompang udara dan kad kelabu—sekali gus memberikan output produk berkualiti tinggi kepada pelanggan.

ProdukKelebihan

Tidak.	Huraian Kelebihan
1	Menyokong ujian serentak sehingga 9 stesen, meningkatkan UPH mesin untuk produk dengan masa ujian yang panjang.
2	Muncung sedutan mempunyai fungsi pelindung dan pembetulan ketinggian automatik.
3	Pemakanan automatik (dengan peranti cakera bergetar): Cakera bergetar menyuap bahan dengan cepat dan stabil.
4	Meja putar utama: turet utama dilengkapi dengan 36 kepala pickup yang dipacu oleh motor bebas, yang boleh menghantar produk dengan tepat ke pusat setiap stesen melalui penjerapan kepala pickup.
5	Peranti penjajaran/putaran: Meletakkan dan memutarkan produk dengan tepat, dengan ralat kedudukan 0.005mm dan ketepatan arah 0.1 darjah.
6	Mekanisme cakera penandaan: cakera penandaan boleh melakukan penandaan laser, pengumpulan habuk, dan pemeriksaan visual penandaan, meningkatkan kelajuan penandaan dengan ketara.
7	Komponen pita: selain pita automatik mudah, ia juga mempunyai fungsi pengisian semula automatik.
8	Fungsi pemeriksaan imej pasca-pengedap (pilihan).

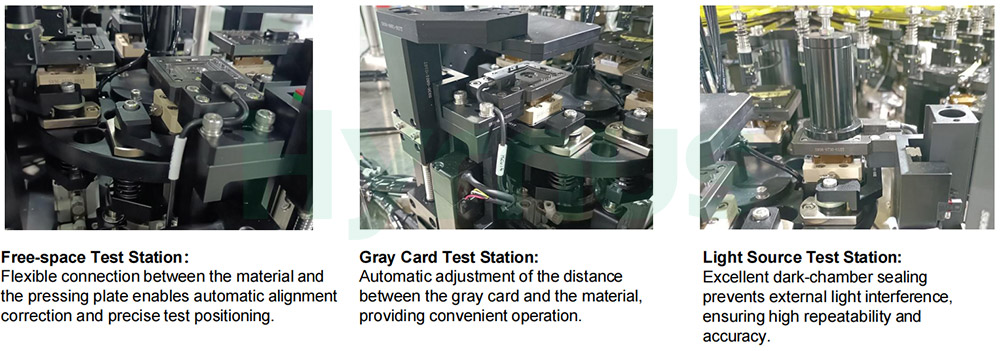

Turret sorting machine

Parameter Teknikal

Parameter	Spesifikasi
Komponen yang sesuai	Komponen siri PV
UPH	Maksimum 6K (masa ujian kurang daripada 2 saat)
Stesen ujian	Menyokong sehingga 9 tapak ujian (termasuk ujian sumber cahaya, ujian kad kelabu dan ujian ruang bebas)
Jenis kenalan	Pin Pogo
Pengelasan	4+4+1
Memuatkan	Mangkuk masuk / Tiub masuk
Memunggah	Pita keluar
Mod tekan ke bawah	Motor servo+cam / Motor linear import / Motor linear domestik
Ketepatan kawalan daya	Kawalan daya boleh mencapai ±10%(≥10N) / ±5%(2-10N, menyokong penentukuran adaptif)
Kestabilan	MTBA>60min, MTTA<3 minit, MTBF>168J
Tekanan	0.4-0.7MPa, vakum >65KPa
Sumber kuasa	AC220V 50/60Hz
Parameter penandaan	Pembuat laser 10W:HYTinggi huruf minimum CW10Y-S: 0.3mm, lebar garis: 0.045mm-0.06mm;HYKetinggian huruf minimum CW10Y-H: 0.2mm, lebar baris: 0.02mm-0.03mm
Parameter imej	Kamera dan resolusi: Kamera CCD 1.6 megapiksel, resolusi H1280*V1080 piksel; Ketepatan: ≤0.013mm/piksel; masa kitaran: <35ms
Program bas	Ketepatan tinggi, kelajuan pantas, akses terbuka kepada semua tetapan parameter servo untuk penyahpepijatan peralatan yang mudah dan pemantauan pelbagai rekod data mentah MTBA. Log operasi peralatan, kod penggera dan maklumat disimpan secara kekal untuk pengambilan data.
Dimensi	160016001900(mm)
Stesen kerja	36
Komponen penting	DDR yang diimport

Struktur Produk dan Prinsip Kerja

Dengan sejumlah 18 hingga 24 stesen modul, sebarang konfigurasi boleh diubah mengikut keperluan pasaran. HY Ciri-ciri mesin pengisihan ujian berkelajuan tinggi automatik:

Tidak.	Barang	Penerangan
1	UPH sehingga 45K hingga 50K sejam	1.Reka bentuk turet diguna pakai
		2.Menggunakan sistem Keens PLC + PC
		3. Sistem motor servo digunakan secara meluas
		4.Dilengkapi dengan sistem optik industri
2	Fleksibiliti Tinggi	1.Menyokong pelbagai sistem pemakanan
		2.Dilengkapi dengan sistem modular untuk penyahpepijatan dan penyelenggaraan yang mudah
		3.Dilengkapi dengan paparan berganda untuk meliputi keseluruhan mesin 360 darjah untuk penyahpepijatan dan penyelenggaraan yang mudah
3	Antara muka pengguna berbilang bahasa yang ikonik	Sistem pengendalian Win7
4	Reka Bentuk	Reka bentuk piawai

Turret Sorting Machine Structure

Aliran kerja

Gambarajah Prinsip Kerja: Komponen daripada penyuapan plat getaran hingga selesainya keseluruhan kitaran proses, prinsip kerja mesin motor DDR untuk putaran muncung sedutan dipacu tindakan 50ms kitaran, kawalan PLC motor servo, injap solenoid, silinder, induktor untuk melengkapkan satu siri stesen kerja dengan penyempurnaan komponen yang berkaitan dengan tindakan pengesanan. Rajah berikut:

light-sensitive series components handler workflow

Fungsi Perisian Berkuasa

Dikuasakan oleh teknologi IoT, kami telah membangunkan penyelesaian perisian terkemuka dalam industri yang mengintegrasikan sejumlah besar data proses dan persekitaran di tapak ke dalam platform yang disatukan. Melalui model algoritma yang inovatif, sistem kami meningkatkan kecekapan pengeluaran, kawalan kualiti dan penyelenggaraan ramalan peralatan. Model-model ini telah diuji di lapangan dan disahkan untuk meningkatkan hasil dengan berkesan dan meminimumkan masa henti dan kerugian berkaitan kecacatan.

light-sensitive series components handler software

Proses Kawalan Kualiti

Light-sensitive series components test handler quality control

Butiran Produk

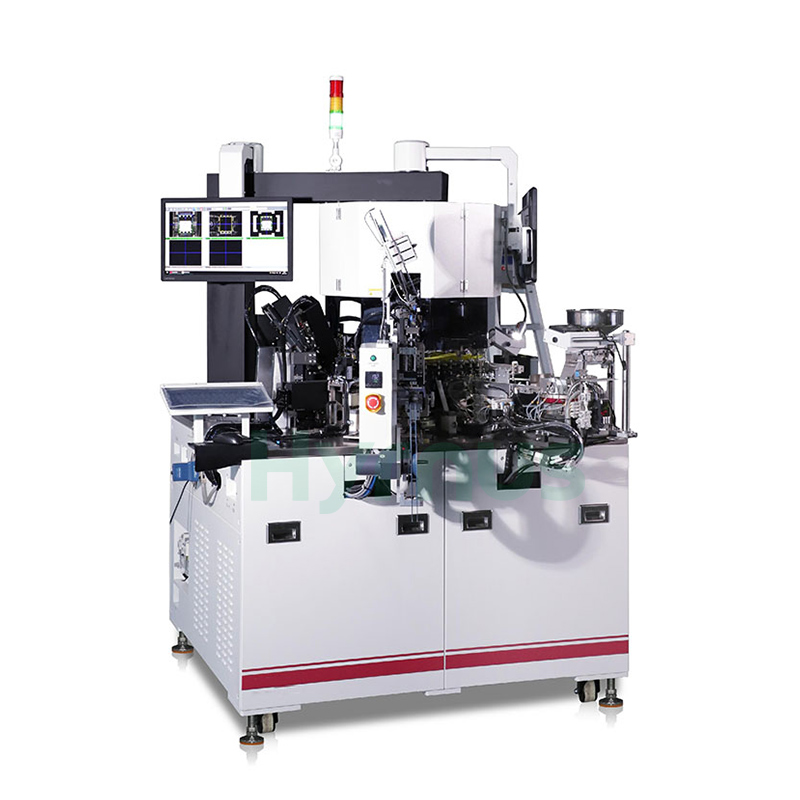

Semiconductor Turret Sorter Handler

Soalan Lazim

Apakah kegunaan pemegang ujian turet HY-TS936L?

Pengendali ujian turet HY-TS936L digunakan untuk pengujian automatik, pemeriksaan visual, penandaan, pengisihan dan pelekat pita komponen semikonduktor, terutamanya komponen sensitif cahaya dan siri PV.

Apakah jenis ujian yang boleh dilakukan oleh mesin ini?

Mesin ini boleh menyokong berbilang stesen ujian, termasuk ujian sumber cahaya, ujian kad kelabu dan ujian ruang bebas. Ia direka bentuk untuk meningkatkan kecekapan ujian dan konsistensi produk.

Berapa banyak stesen ujian yang disokong oleh HY-TS936L?

HY-TS936L menyokong sehingga 9 tapak ujian, yang membantu meningkatkan UPH, terutamanya untuk produk dengan masa ujian yang agak lama.

Bagaimanakah UPH maksimum pemegang ujian turet ini?

UPH maksimum boleh mencapai 6K unit sejam apabila masa ujian kurang daripada 2 saat. Output sebenar bergantung pada jenis produk, masa ujian, kestabilan pemakanan dan keperluan pengisihan.
