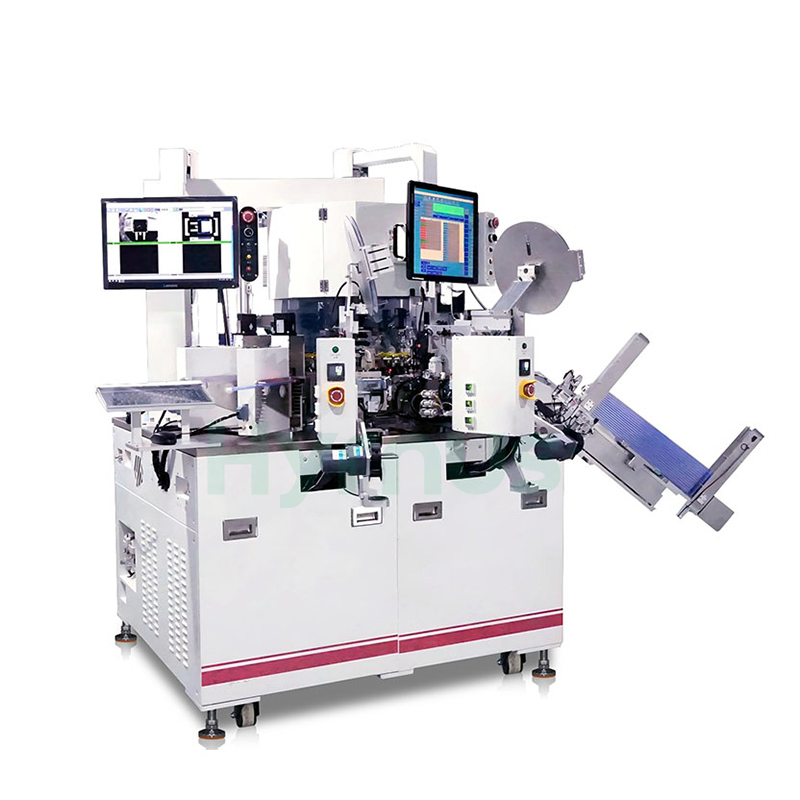

Semikonduktor Pengendali Ujian Tureet untuk Saiz Pakej Besar

HY-TS936P Pengendali Ujian Turret direka bentuk untuk aplikasi pengujian dan pengisihan yang fleksibel. Ia menyokong berbilang stesen ujian, kaedah pemakanan dan konfigurasi pemunggahan untuk memenuhi pelbagai keperluan bin dan keperluan kapasiti pengeluaran.

Jenama :
HYRNUS
Nombor Item :
HY-TS936P
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Semikonduktor Pengendali Ujian Tureet untuk Saiz Pakej Besar

Gambaran Keseluruhan Produk

HY-TS936P Pengendali Ujian Turret direka bentuk untuk aplikasi pengujian dan pengisihan berbilang fungsi. Ia menyokong pilihan stesen ujian yang lebih luas dan kombinasi kaedah pemakanan yang fleksibel, serta pelbagai konfigurasi pemunggahan untuk memenuhi keperluan bin dan kapasiti yang pelbagai. Sistem ini juga menampung saiz pakej yang lebih besar, termasuk TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 dan pakej jenis pengapit lurus yang lain.

ProdukKelebihan

Tidak.	Huraian Kelebihan
1	Penglihatan Pemeriksaan Tanda (pemeriksaan penandaan 2D): Mengesan tanda yang hilang, tanda berganda, goresan patah, goresan tambahan dan tanda yang melebihi kawasan pengacuan.
2	Pemeriksaan 3D5S: Mengukur dimensi dan integriti produk; turut memeriksa panjang plumbum, ketinggian standoff, kecondongan plumbum, lebar plumbum dan pic plumbum.
3	Penglihatan Dalam Poket (pemeriksaan poket pita): Mengesan kecacatan seperti kerosakan bungkusan, pencemaran dan retakan di dalam poket pita (kecacatan yang boleh dikesan secara visual).
4	Pemindahan Produk: Turet utama dilengkapi dengan 36 kepala pengutip vakum; turet bawah dilengkapi dengan 20 pengendali jenis pengapit.
5	Fungsi Kepala Pencungkil: Keupayaan perisai dan penentukuran ketinggian automatik.
6	Keserasian Penguji: Menyokong pelbagai jenama penguji. Perisian dibangunkan secara bebas.
7	Dikendalikan melalui suis butang tekan dan papan kekunci standard untuk operasi dan input data, dengan fungsi saling kunci stesen kerja.
8	Turret Orientasi: Mengorientasikan produk secara automatik mengikut arah bahan.
9	Bilangan Tapak Ujian: Menyokong sehingga 8 tapak ujian bermuatan pegas, memastikan ketepatan ujian yang tinggi.
10	Keupayaan Pakej: Untuk TO220, larian kering UPH ≥ 11K (tanpa ujian, atau dengan ujian + masa penandaan ≤ 120 ms).

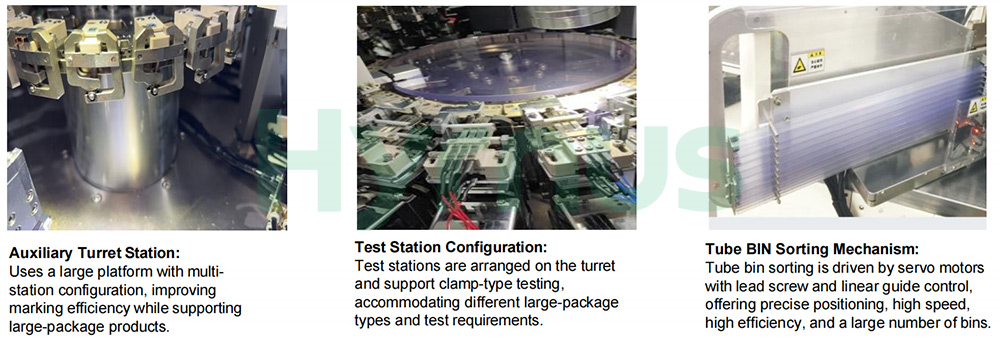

test handler semiconductor

Parameter Teknikal

Parameter	Spesifikasi
Komponen yang sesuai	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8, dsb., dan semua produk ujian pengapit sudut tegak
UPH	Maks 11K (masa ujian kurang daripada 30ms)
Stesen ujian	Menyokong ujian 8 stesen
Jenis kenalan	Ujian pengapit
Pengelasan	10 tiub dalam
Muat turun	Mangkuk masuk / Tiub masuk
Turunkan beban	Pita keluar / Tiub keluar
Mod tekan ke bawah	Motor servo+cam / Motor linear import / Motor linear domestik
Ketepatan kawalan daya	Kawalan daya boleh mencapai ±10%(≥10N) / ±5%(2-10N, menyokong penentukuran adaptif)
Kestabilan	MTBA>60min, MTTA<3 minit, MTBF>168J
Tekanan	0.4-0.7MPa, vakum >65KPa
Sumber kuasa	AC220V / 380V 50/60Hz
Parameter penandaan	Pembuat laser 10W:
	HYCW10Y-S Tinggi fon minimum: 0.3mm; lebar baris: 0.045mm-0.06mm
	HYCW10Y-H Tinggi fon minimum: 0.2mm; lebar baris: 0.02mm-0.03mm
Parameter imej	Kamera dan resolusi: Kamera CCD 1.6 megapiksel, resolusi: H1440*V1080 pikselKetepatan: ≤0.015mm/piksel; masa kitaran: <50ms
Program bas	Ketepatan tinggi, kelajuan pantas, akses terbuka kepada semua tetapan parameter servo untuk penyahpepijatan peralatan yang mudah dan pemantauan pelbagai rekod data mentah MTBA. Log operasi peralatan, kod penggera dan maklumat disimpan secara kekal untuk pengambilan data.
Dimensi	225112051900(mm)
Stesen kerja	36 stesen kerja (utama) + 20 stesen kerja (bantuan)
Komponen penting	DDR yang diimport

Struktur Produk dan Prinsip Kerja

Dengan sejumlah 18 hingga 24 stesen modul, sebarang konfigurasi boleh diubah mengikut keperluan pasaran. HY Ciri-ciri mesin pengisihan ujian berkelajuan tinggi automatik:

Tidak.	Barang	Penerangan
1	UPH sehingga 45K hingga 50K sejam	1.Reka bentuk turet diguna pakai
		2.Menggunakan sistem Keens PLC + PC
		3. Sistem motor servo digunakan secara meluas
		4.Dilengkapi dengan sistem optik industri
2	Fleksibiliti Tinggi	1.Menyokong pelbagai sistem pemakanan
		2.Dilengkapi dengan sistem modular untuk penyahpepijatan dan penyelenggaraan yang mudah
		3.Dilengkapi dengan paparan berganda untuk meliputi keseluruhan mesin 360 darjah untuk penyahpepijatan dan penyelenggaraan yang mudah
3	Antara muka pengguna berbilang bahasa yang ikonik	Sistem pengendalian Win7
4	Reka Bentuk	Reka bentuk piawai

Turret Sorter Structure

Aliran kerja

Gambarajah Prinsip Kerja: Komponen daripada penyuapan plat getaran hingga selesainya keseluruhan kitaran proses, prinsip kerja mesin motor DDR untuk putaran muncung sedutan dipacu tindakan 50ms kitaran, kawalan PLC motor servo, injap solenoid, silinder, induktor untuk melengkapkan satu siri stesen kerja dengan penyempurnaan komponen yang berkaitan dengan tindakan pengesanan. Rajah berikut:

IC handler workflow

Fungsi Perisian Berkuasa

Dikuasakan oleh teknologi IoT, kami telah membangunkan penyelesaian perisian terkemuka dalam industri yang mengintegrasikan sejumlah besar data proses dan persekitaran di tapak ke dalam platform yang disatukan. Melalui model algoritma yang inovatif, sistem kami meningkatkan kecekapan pengeluaran, kawalan kualiti dan penyelenggaraan ramalan peralatan. Model-model ini telah diuji di lapangan dan disahkan untuk meningkatkan hasil dengan berkesan dan meminimumkan masa henti dan kerugian berkaitan kecacatan.

Turret sorter software
