Mesin Pengisihan Turret Pemindahan Dulang untuk Peranti Diskret dan Komponen IC

HY-TS936T Mesin Pengisihan Turret direka bentuk untuk pengendalian peranti diskret dan komponen IC berasaskan dulang.

Jenama :
HYRNUS
Nombor Item :
HY-TS936T
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Mesin Pengisihan Turret Pemindahan Dulang untuk Peranti Diskret dan Komponen IC

Gambaran Keseluruhan Produk

HY-TS936TMesin Pengisihan TurretMenyokong pemuatan dan pemunggahan dulang, pemeriksaan rupa, output pita dan gelendong, serta pengujian berkelajuan tinggi dan penandaan laser. Dilengkapi dengan sistem pemacu DDR berketepatan tinggi dan mengintegrasikan sistem penandaan laser dengan sistem penglihatan, mesin ini memastikan prestasi yang stabil dan memberikan output produk yang berkualiti tinggi.

ProdukKelebihan

Tidak.	Penerangan Kelebihan
1	Menyokong pelbagai konfigurasi pemuatan dan penimbunan, termasuk Dulang ke Gulungan, Mangkuk ke Dulang dan pengisihan Dulang BIN.
2	Mekanisme pemindahan dulang: pertukaran dulang automatik dengan kedudukan yang lancar dan stabil, memastikan ketepatan yang tinggi semasa pergerakan produk.
3	Turet utama: turet utama dilengkapi dengan 36 kepala pickup yang dipacu oleh motor bebas, yang boleh menghantar produk dengan tepat ke pusat setiap stesen melalui penjerapan kepala pickup.
4	Penjajar orientasi: kedudukan dan pertukaran produk yang tepat, toleransi kedudukan ≤0.005mm, ketepatan arah sehingga 0.1 darjah.
5	Stesen penandaan: mengintegrasikan penandaan laser, pengekstrakan habuk dan pemeriksaan penglihatan penandaan, meningkatkan kelajuan penandaan dengan ketara.
6	Modul pita dan gelendong: menyokong rakaman automatik serta pengisian semula bahan automatik.
7	Pemeriksaan penglihatan selepas pengedap tersedia sebagai pilihan.

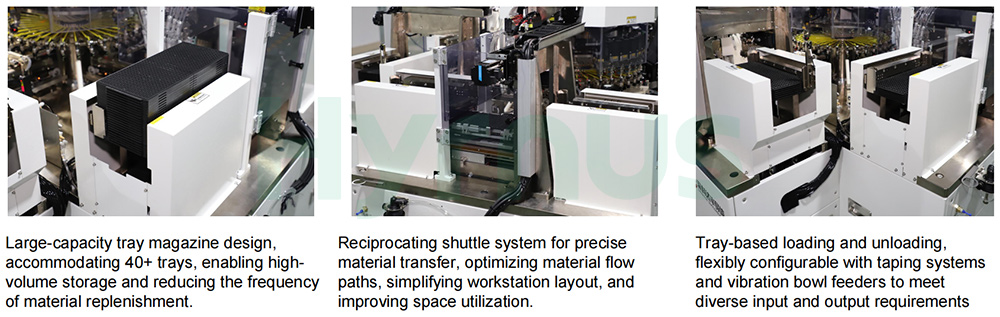

Tray Transfer Turret Sorting Machine

Parameter Teknikal

Parameter	Spesifikasi
Komponen yang sesuai	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA
UPH	Maks 10K (masa ujian kurang daripada 200ms)
Stesen ujian	Menyokong ujian 6 stesen
Jenis kenalan	Jenis timbul
Pengelasan	2-Dulang+1
Memuatkan / Memunggah	Dulang ke gelendong (pita) / Mangkuk ke Dulang/ Dulang ke Dulang
Mod tekan ke bawah	Motor servo+CAM / Motor linear yang diimport / Motor linear domestik
Ketepatan kawalan daya	Kawalan daya boleh mencapai ±10%(≥10N) / ±5%(2-10N, menyokong penentukuran adaptif)
Kestabilan	MTBA>60min, MTTA<3 minit, MTBF>168J
Tekanan udara	Udara termampat: 0.4-0.7MPa, Vakum: >65KPa
Bekalan kuasa	AC220V 50/60Hz
Penanda laser	Pembuat laser 10W:
	HYKetinggian huruf minimum CW10Y-S: 0.3mm Lebar garisan: 0.045mm-0.06mm
	HYKetinggian huruf minimum CW10Y-H: 0.2mm lebar garisan: 0.02mm-0.03mm
Parameter imej	Kamera dan resolusi: 1.6 juta kamera CCD, resolusi H1280*V1080 pikselKetepatan: 0.013 mm/piksel; Tempoh kitaran: <35ms
Program Bas	Ketepatan tinggi, kelajuan tinggi, dengan semua parameter servo terbuka untuk tetapan, memudahkan penyahpepijatan dan pemantauan peralatan. Penyimpanan kekal pelbagai data MTBA mentah, log operasi peralatan, kod dan mesej penggera kerosakan mesin serta data lain.
Dimensi	160016001900(mm)
Pickheads	36
Komponen penting	DDR yang diimport

Struktur Produk dan Prinsip Kerja

Dengan sejumlah 18 hingga 24 stesen modul, sebarang konfigurasi boleh diubah mengikut keperluan pasaran. HY Ciri-ciri mesin pengisihan ujian berkelajuan tinggi automatik:

Tidak.	Barang	Penerangan
1	UPH sehingga 45K hingga 50K sejam	1.Reka bentuk turet diguna pakai
		2.Menggunakan sistem Keens PLC + PC
		3. Sistem motor servo digunakan secara meluas
		4.Dilengkapi dengan sistem optik industri
2	Fleksibiliti Tinggi	1.Menyokong pelbagai sistem pemakanan
		2.Dilengkapi dengan sistem modular untuk penyahpepijatan dan penyelenggaraan yang mudah
		3.Dilengkapi dengan paparan berganda untuk meliputi keseluruhan mesin 360 darjah untuk penyahpepijatan dan penyelenggaraan yang mudah
3	Antara muka pengguna berbilang bahasa yang ikonik	Sistem pengendalian Win7
4	Reka Bentuk	Reka bentuk piawai

Turret Sorting Machine Structure

Aliran kerja

Gambarajah Prinsip Kerja: Komponen daripada penyuapan plat getaran hingga selesainya keseluruhan kitaran proses, prinsip kerja mesin motor DDR untuk putaran muncung sedutan dipacu tindakan 50ms kitaran, kawalan PLC motor servo, injap solenoid, silinder, induktor untuk melengkapkan satu siri stesen kerja dengan penyempurnaan komponen yang berkaitan dengan tindakan pengesanan. Rajah berikut:

Turret Sorting Machine workflow

Fungsi Perisian Berkuasa

Dibina berdasarkan teknologi IoT, platform perisian kami menghubungkan data pengeluaran, proses dan persekitaran untuk menyokong operasi kilang yang lebih pintar. Dengan model algoritma yang terbukti, ia membantu mengoptimumkan kecekapan, meningkatkan pengurusan kualiti dan membolehkan penyelenggaraan ramalan, mengurangkan masa henti, kecacatan dan kehilangan hasil.

Turret Sorting Machine Software

Proses Kawalan Kualiti

Turret Sorting Machine Quality Control

Butiran Produk

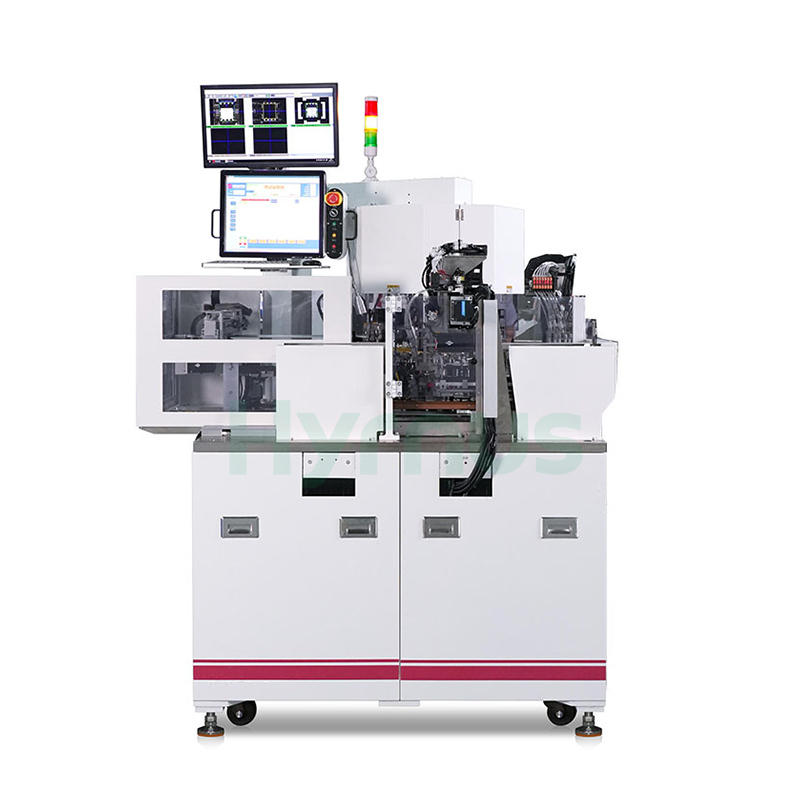

test handler semiconductor

Soalan Lazim

Apakah jenis pakej yang boleh dikendalikan oleh mesin ini?

Mesin ini boleh digunakan pada pakej semikonduktor IC yang berbeza, termasukDFN/QFN3X3-11X11、PDFN3X3-5X6、LGA dan jenis pakej lain. Konfigurasi akhir hendaklah disahkan berdasarkan saiz pakej dan keperluan ujian tertentu.

Apakah kelebihan utama reka bentuk turet?

Reka bentuk turet menyokong pemindahan berkelajuan tinggi berterusan antara stesen pemakanan, pengujian, pemeriksaan, penandaan, pengisihan dan rakaman. Ia membantu meningkatkan kecekapan pengeluaran, mengurangkan pengendalian manual dan mengekalkan aliran proses yang stabil.
