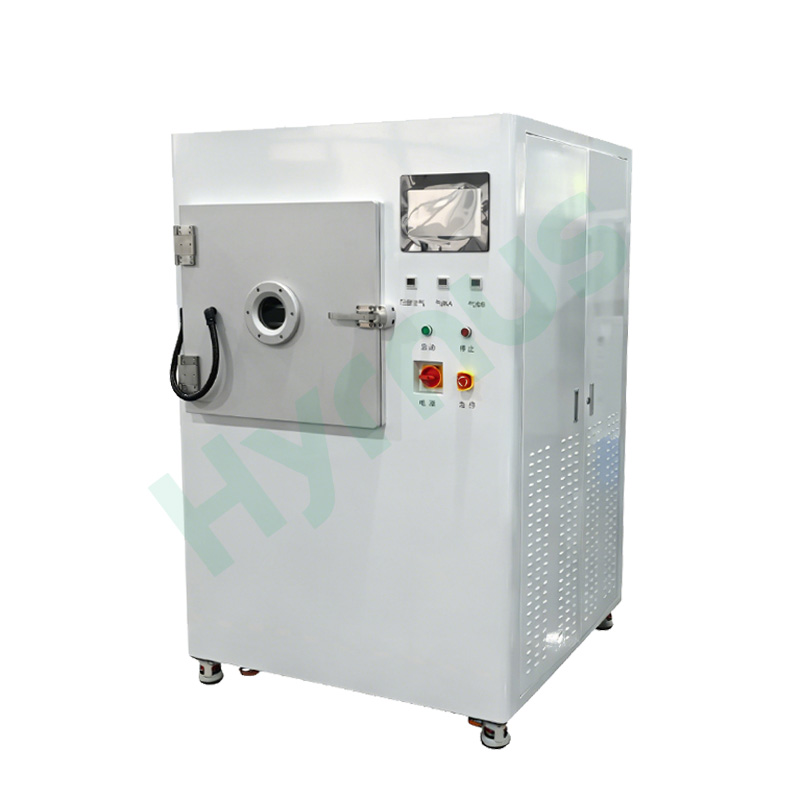

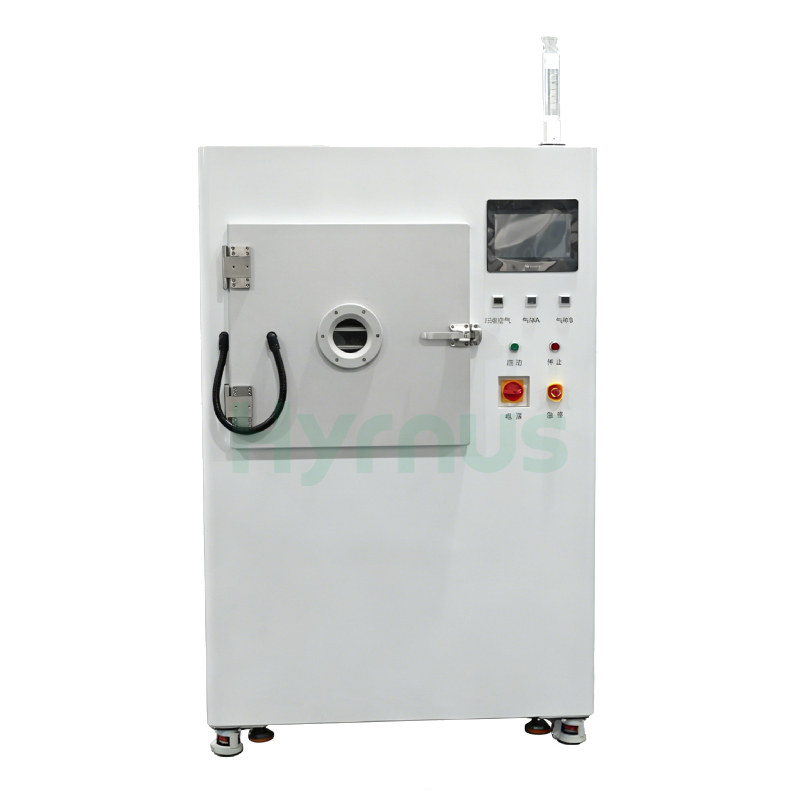

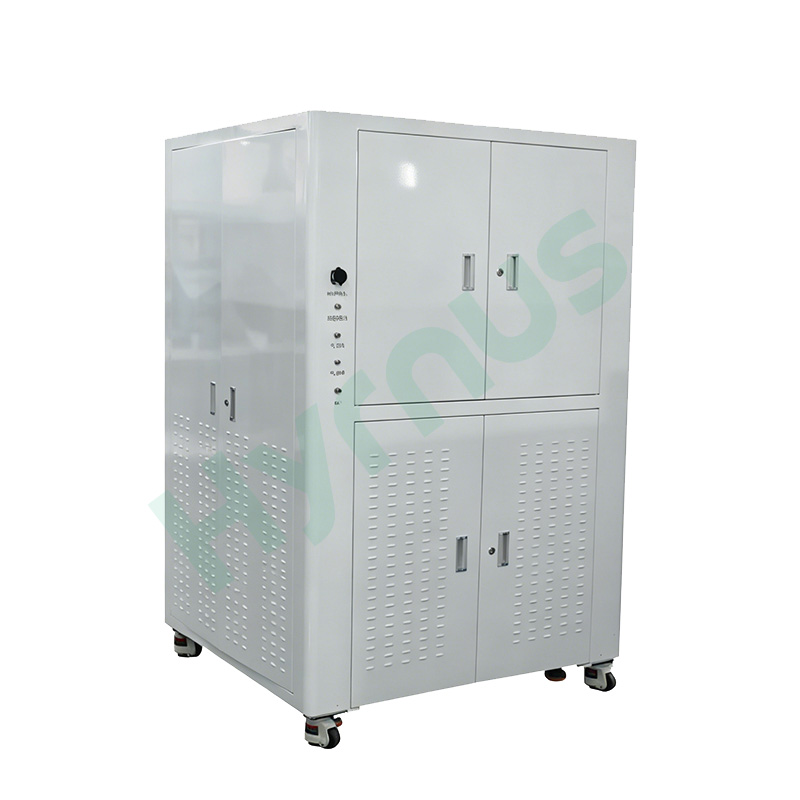

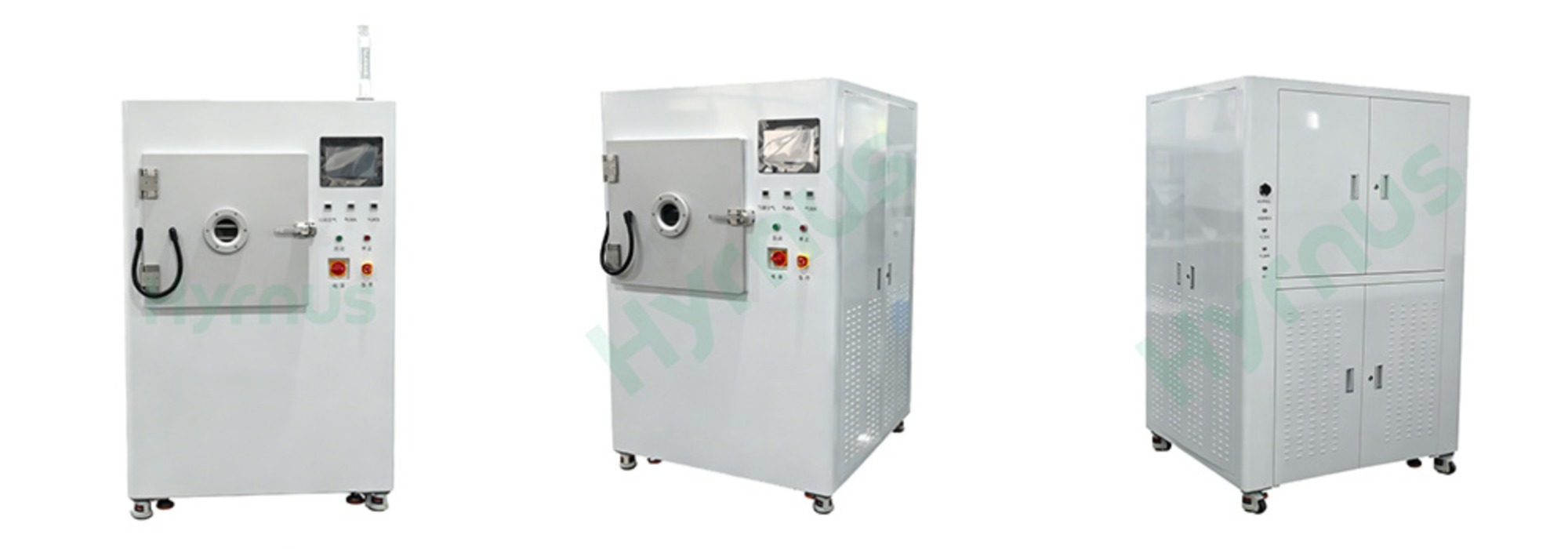

Pembersih plasma vakum perindustrian ini menggunakan kuasa RF 13.56MHz dan kawalan sentuh PLC. Dilengkapi dengan ruang kedap gred tentera, mod plasma berganda dan saluran gas boleh laras berganda, ia menyimpan sehingga 100 resipi proses dan memberikan rawatan plasma yang seragam.
Jenama :
HYRNUSNombor Item :
HY-EI160Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPembersih Plasma Vakum Pengeluaran Perindustrian 165L Kebuk untuk Pembungkusan Semikonduktor Pengeluaran Besar-besaran
Pengenalan Produk
HY-EI160 Pembersih Plasma Vakum Pengeluaran Perindustrian ialah peranti cucian kering jitu. Ia pakar dalam memproses litar bersepadu hibrid, pakej IC monolitik dan substrat seramik, digunakan secara meluas dalam semikonduktor, pembungkusan elektronik, wafer pasca-etsa, penyambung dan bahagian elektronik jitu.
Ia berkesan menanggalkan gris, sisa organik dan oksida logam, dan mencapai pengaktifan permukaan yang andal untuk bahan plastik, getah, logam dan seramik.
Aplikasi Produk

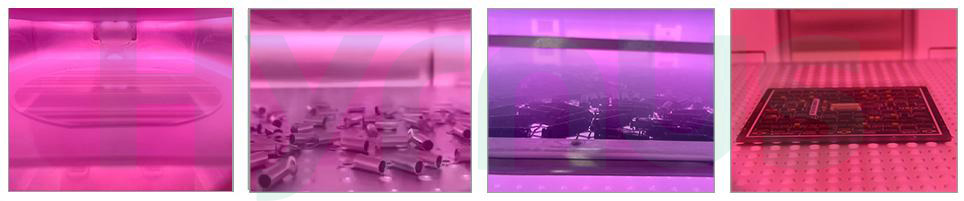

1. Pembersihan: Buang bahan organik, oksida, garam logam, bahan cemar zarah berskala nano dan bendasing lain.
2. Pengaktifan Permukaan: Mengubah suai sifat hidrofilik & hidrofobik, meningkatkan tenaga permukaan, memperkenalkan kumpulan berfungsi dan meningkatkan biokeserasian.
3. Pengukiran: Pencorakan permukaan, pengukiran mikro dan pelarasan morfologi & kekasaran permukaan.
4. Ikatan: Ikatan untuk peranti mikrofluidik seperti cip PDMS.
5. Pelucutan: Abu fotoresis, penyingkiran filem bawah dan proses pelucutan kering yang lain.
Ciri-ciri Produk
1. Penjana plasma RF berketumpatan tinggi 13.56MHz dengan padanan impedans automatik, ketumpatan plasma yang konsisten memberikan hasil pemprosesan yang boleh diulang & stabil
2. Kawalan PLC skrin sentuh dengan interlock keselamatan penuh, kawalan stabil dan operasi mesra pengguna
3. Ruang vakum dikimpal gred tentera dengan ketahanan pengedap dan kakisan yang unggul
4. Kapasiti penyimpanan untuk 100 kumpulan resipi proses, penarikan balik parameter pantas untuk mengurangkan ralat operasi manusia
5. Mod kerja dua hala (plasma langsung & plasma hiliran) dengan jarak kerja boleh laras agar sesuai dengan pelbagai bahan kerja

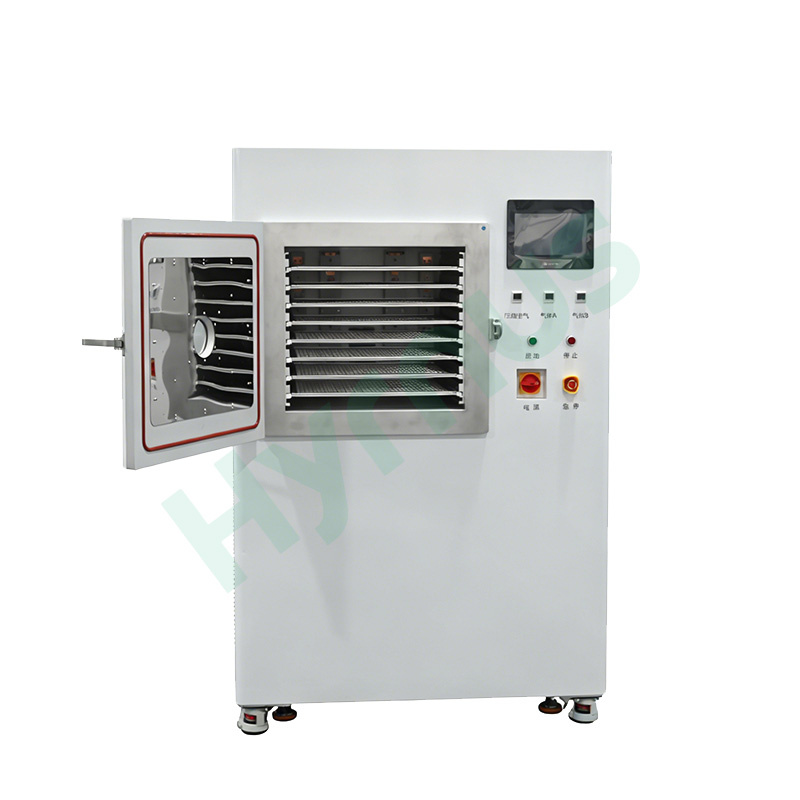

6. Reka bentuk elektrod plat selari berlubang untuk liputan plasma yang diagihkan secara sekata
7. Dua saluran gas bebas dengan kawalan aliran yang tepat, mudah untuk menguji nisbah gas yang berbeza untuk prestasi pembersihan yang optimum

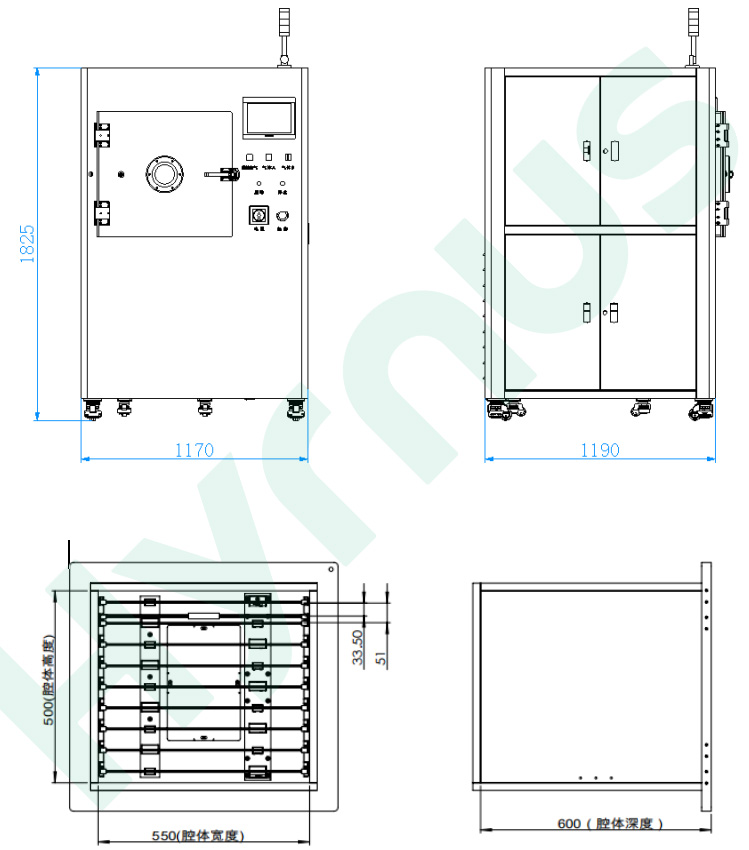

Lukisan Garis Besar Mesin dan Gambarajah Kebuk Vakum
Spesifikasi Teknikal
| Kategori | Barang | Parameter |
| 1. Hos Penjana Plasma | Output kuasa keadaan pepejal | 0–1000W boleh laras & boleh dipaparkan, output gelombang sinus standard, kestabilan ≤ ±0.5%; dengan perlindungan voltan lampau, arus lampau, suhu lampau dan kuasa pantulan |
| Pemadanan impedans RF anti-radiasi | Pemadanan automatik berkelajuan tinggi dalam masa 0.1 saat, menyokong komunikasi rangkaian | |
| Frekuensi RF | 13.56 MHz | |
| 2. Kebuk Reaksi Vakum | Bahan ruang | Aloi aluminium penerbangan dengan pengedap gred tentera |
| Isipadu ruang | 550×600×500 (L×D×T) mm, 165L | |
| Ruang pemprosesan berkesan lapisan tunggal | 510(L)×508(J)×30(T) mm | |
| 3. Elektrod Pelepasan | Bahan elektrod | Elektrod aloi aluminium kekonduksian tinggi khas |
| Lapisan yang boleh diproses | 8 lapisan (boleh disesuaikan) | |
| Jurang antara plat positif & negatif | 51mm | |
| 4. Kawalan Litar Gas | Pengawal aliran jisim MFC | 0–500 SCCM |
| Reka bentuk litar gas | Susun atur masuk yang seragam di dalam ruang untuk memastikan kesan pembersihan yang seragam | |
| Saluran gas proses | 2 saluran bebas, serasi dengan oksigen, argon, dll. Beritahu kami terlebih dahulu jika gas menghakis diperlukan | |
| 5. Sistem Pengukuran Vakum | Julat pengukuran | 5×10⁻² ~ 1.0×10⁻⁵ Pa |
| Ketepatan pengukuran | 0.1Pa | |
| 6. Sistem Pam Vakum | Set pam vakum | Pam bilah putar minyak 60 m³/j + Pam akar 300 m³/j |
| Ijazah vakum kerja | ≤30Pa | |
| Masa pemindahan | Dalam lingkungan 100-an | |
| Masa dari bolong ke atmosfera | ≤30s | |
| Saluran paip vakum | Saluran paip keluli tahan karat dengan injap pneumatik | |
| 7. Sistem Kawalan | Mod kawalan | Kawalan PLC |
| Item pemantauan masa nyata | Ijazah vakum, tekanan udara, kuasa output, aliran gas, masa kerja | |
| Skrin sentuh | Panel sentuh HMI 10 inci | |
| Program perisian | Sistem kawalan plasma berpaten sendiri dengan autoriti akses 3 peringkat; mod auto/manual, persediaan/penyimpanan/panggilan balik resipi, pertanyaan sejarah penggera, pemantauan isyarat IO | |
| Fungsi penggera | Perlindungan vakum, perlindungan nyahcas cahaya, perlindungan kuasa, penggera tekanan udara, penggera jujukan fasa | |
| Fungsi keseimbangan tekanan | Pengimbangan tekanan pra-ruang sebelum salur masuk gas, tempoh imbangan boleh laras | |
| 8. Keperluan Utiliti Tapak | Bekalan kuasa | AC380V fasa tunggal, 50/60Hz, 3 fasa 5-wayar, 31A |
| Pelabuhan paip gas | Diameter 6mm, paip PU | |
| Ketulenan gas yang diperlukan | ≥99.99% | |
| Tekanan udara termampat | 0.6–0.8MPa | |
| Pengesanan tekanan udara | Tolok tekanan penggera automatik 2 saluran | |
| Port ekzos standard | Flange KF40 | |
| 9. Parameter Mesin Keseluruhan | Jumlah kuasa mesin | 11.5KW |
| Dimensi keseluruhan | 1170mm(P) × 1190mm(L) × 1825mm(T) |
Persekitaran Operasi (Item yang Perlu Disediakan oleh Pelanggan)
| Tidak. | Barang | Keperluan |
| 1 | Bekalan Kuasa | 3-fasa AC380V, 50/60Hz, toleransi turun naik grid ±10%; wayar pembumian mematuhi piawaian antarabangsa; tiada gangguan elektromagnet yang kuat di sekitar kawasan pemasangan |
| 2 | Penyediaan Sumber Gas | Silinder gas untuk O₂, Ar, N₂, H₂ (dengan injap pengurang tekanan); diameter penyambung paip: Φ6mm |
| 3 | Julat Tekanan Gas | 0.30MPa~1.00MPa (3Kgf~10Kgf) |
| • Pengurang tekanan luaran diperlukan jika tekanan melebihi 1MPa | ||
| • Mesin berhenti & penggera automatik apabila tiada bekalan atau tekanan gas <0.03MPa (0.3Kgf) | ||
| 4 | Saluran Paip Ekzos | Sambungkan ke port ekzos pam vakum (diperlukan untuk kegunaan bilik bersih) |
Butiran Produk
HY-AD03 adalah langsung atmosfera Peranti pembersih plasma yang direka untuk pembersihan, pengaktifan dan pengubahsuaian permukaan di bawah keadaan udara ambien. Ia mempunyai tenaga pekat dengan jejak rawatan yang kecil, yang berkesan meningkatkan lekatan produk, hidrofilik dan kebolehcetakan. Ia juga boleh membuang bahan cemar seperti sisa organik, kesan minyak dan lapisan oksida daripada permukaan bahan.
HY-TM500 berfungsi di bawah tekanan atmosfera tanpa ruang vakum. Rel 3 paksi tersuai memberikan rawatan tepat liputan penuh. Dibina dengan perkakasan gred tentera dan kawalan digital, ia menyokong kuasa boleh laras 0–800W. Plasma suhu rendah berpotensi sifar melindungi komponen PCB, FPC dan semikonduktor, melengkapkan pembersihan permukaan, pengaktifan dan pengubahsuaian untuk meningkatkan lekatan untuk ikatan, percetakan dan salutan. Ia sedia untuk automasi sebaris dalam industri 3C, paparan, semikonduktor, automotif dan tenaga baharu.
HY-DC1000 dilengkapi dengan pistol putar liputan luas dan muncung boleh tukar antara 20 hingga 80mm, disesuaikan untuk benda kerja rata yang besar termasuk PCB bersaiz penuh, elektrod bateri tenaga baharu, komponen plastik automotif dan panel kaca paparan. Ia menyokong kuasa boleh laras julat luas 0–1000W untuk membentuk liputan plasma seragam pada permukaan yang besar, menanggalkan bahan cemar organik dengan cekap dan menghapuskan lompang percetakan & isu penyalutan untuk barisan pemasangan sebaris pengeluaran besar-besaran.
HY-DD600 menggunakan reka bentuk muncung kecil yang sempit (lebar berkesan 2–6mm), dikhaskan untuk bahagian sensitif ketepatan kecil termasuk cip, litar fleksibel FPC, substrat BGA mini. Jet plasma suhu rendah berpotensi sifar menghapuskan risiko pembakaran haba untuk bahan PI/ITO ultra nipis. Pistol padatnya sesuai dengan jurang sempit dan struktur mikro yang kompleks, sepadan dengan sempurna dengan talian ikatan & pendispensan automatik kecil untuk pembungkusan semikonduktor dan prarawatan modul kamera.
HY-AC500 menggunakan pistol semburan plasma berputar dan mod kawalan manual & I/O berganda, merealisasikan pembersihan, pengaktifan dan pengetsaan mikro yang seragam untuk cip PCB, FPC, BGA dan semikonduktor. Ia mempunyai perkakasan gred tentera, pemantauan masa nyata digital dan perlindungan keselamatan berbilang lapisan. Mesin plasma analog desktop 1000W ini digunakan secara meluas untuk pra-rawatan dalam industri pembungkusan semikonduktor, elektronik 3C, paparan, elektronik automotif dan tenaga baharu.
HY-AC1000H menggunakan plasma neutral suhu rendah bebas vakum, dilengkapi dengan rel yang boleh disesuaikan dan pistol berputar berganda. Dengan kuasa boleh laras 0–1000W dan lebar rawatan 20–80mm, ia membersihkan cip dengan selamat tanpa kerosakan haba.Gabungan cucian kering fizikal & kimia meningkatkan ikatan untuk pelekat acuan, ikatan dawai dan pengacuan untuk mengurangkan delaminasi dan lompang. Menyokong kawalan manual & IO dengan pemantauan keselamatan penuh, ia bersambung ke talian automatik untuk pemprosesan berterusan substrat, bingkai plumbum dan panel FPC besar, memberikan pengeluaran beban penuh yang stabil selama berjam-jam dengan masa tindak balas di bawah 0.1 saat.
HY-AS1200 dilengkapi dengan muncung berputar yang dipacu motor untuk menghasilkan permukaan plasma yang sekata. Dengan lebar rawatan 20–80 mm dan kuasa boleh laras antara 0 hingga 1200 W, ia sepadan dengan pra-rawatan kelompok bagi bingkai dan substrat plumbum kawasan besar. Plasma neutral suhu bilik tidak akan merosakkan cip, membuang sisa organik dan oksida permukaan secara kering di bawah tekanan atmosfera untuk mengukuhkan lekatan untuk pelekat acuan, ikatan dawai dan pengacuan sambil memotong kecacatan delaminasi dan lompang.Dilengkapi dengan perlindungan keselamatan berbilang lapisan dan serasi sepenuhnya dengan barisan pengeluaran automatik, peralatan ini digunakan secara meluas dalam prosedur pembungkusan dan pengujian untuk IC, FPC dan cip automotif.
HY-AD800 memproses cip halus, PCB dan komponen plastik dengan selamat tanpa ubah bentuk terma. Dilengkapi dengan kuasa boleh laras 0–800W, operasi dwi-IO/manual dan perlindungan keselamatan yang lengkap, ia boleh disepadukan dengan mudah ke dalam barisan pengeluaran automatik untuk pembersihan permukaan, pengaktifan dan ikatan yang lebih baik, menjadikannya sesuai untuk pembungkusan semikonduktor, elektronik 3C, automotif, tenaga baharu dan pembuatan LED.
