HY-AC500 menggunakan pistol semburan plasma berputar dan mod kawalan manual & I/O berganda, merealisasikan pembersihan, pengaktifan dan pengetsaan mikro yang seragam untuk cip PCB, FPC, BGA dan semikonduktor. Ia mempunyai perkakasan gred tentera, pemantauan masa nyata digital dan perlindungan keselamatan berbilang lapisan. Mesin plasma analog desktop 1000W ini digunakan secara meluas untuk pra-rawatan dalam industri pembungkusan semikonduktor, elektronik 3C, paparan, elektronik automotif dan tenaga baharu.
Jenama :
HYRNUSNombor Item :
HY-AC500Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPembersih Plasma Atmosfera Platform Putar Bulat Analog untuk Komponen Elektronik
Pengenalan Produk
HY-AC500 Pembersih Plasma Atmosfera Platform Kerja Putar Analog ialah sistem rawatan permukaan plasma atmosfera gred tentera yang dibina untuk pengeluaran perindustrian kelompok kecil desktop. Dilengkapi dengan platform kerja putar analog dan pistol plasma putar jet langsung, mesin ini menyediakan liputan plasma yang konsisten merentasi lebar rawatan berkesan 20–80mm. Ia menghapuskan isu pembuatan biasa seperti lekatan yang lemah, dakwat percetakan yang terkopek dan gam yang tertanggal, menjadikannya peralatan pra-rawatan yang penting untuk pembungkusan semikonduktor, pemasangan elektronik, plastik, logam dan kaca.
Ia menggunakan reka bentuk kawalan pintar gred tentera dengan faktor kuasa tinggi dan perlindungan keselamatan penuh, menampilkan tindak balas sistem ultra pantas, menyokong operasi stabil suhu yang luas dan pengeluaran besar-besaran yang boleh dipercayai jangka panjang dengan keupayaan anti-gangguan yang kuat. Fungsi pemantauan data masa nyata dilengkapi untuk memudahkan pengurusan pengeluaran harian.
Aplikasi Produk
1. Pembungkusan IC Semikonduktor: Pembersih plasma berputar atmosfera HY-AC500 membersihkan wafer, BGA, bingkai plumbum dan cip sebelum dipasang acuan, ikatan wayar dan pengacuan. Reka bentuk berpotensi sifar melindungi cip IC dan menyingkirkan bahan cemar untuk meningkatkan hasil pembungkusan.
2. Pembungkusan Lanjutan: Pengaktifan plasma untuk cip flip, underfill dan enkapsulasi, menurunkan lompang dan delaminasi pakej.
3. 3C & Paparan: Memproses modul LCD, FPC, PCB dan kamera untuk meningkatkan ikatan dan lekatan percetakan.
4. Automotif & Tenaga Baharu: Rawatan plasma untuk elektronik auto dan cangkerang bateri litium untuk menyelesaikan lekatan yang lemah dan pengelupasan dakwat.
5. Plastik, Logam, Kaca & LED: Pengubahsuaian plasma untuk pembungkusan LED, pengaktifan Teflon, penyaduran logam dan pra-salutan kaca.
6. Integrasi Dalam Talian: Pistol plasma putar selebar 20–80mm, mudah dipasang pada barisan pengeluaran pembungkusan dan salutan automatik.
Ciri-ciri Produk
1. Dibina berdasarkan seni bina perkakasan standard ketenteraan, unit ini beroperasi dengan andal dari -25°C hingga 50°C untuk menyesuaikan diri dengan keadaan kerja yang teruk. Mengikut piawaian MIL-HDBK-217F pada 25°C, MTBFnya melebihi 190,000 jam.
2. Kawalan & paparan digital penuh membolehkan penjejakan masa nyata yang berterusan dengan prestasi anti-gangguan yang kukuh.
3. Ia mengintegrasikan fungsi pemeriksaan tekanan udara, pemantauan suhu papan induk dan pengawalan kuasa.
4. Sistem kawalan cip pintar proprietari memberikan pemantauan masa nyata di bawah latensi tindak balas 0.1s dan keupayaan anti-gangguan yang mantap.
5. Dengan faktor kuasa plasma melebihi 79%, ia mengekalkan keseimbangan dinamik yang stabil dan ketepuan nyahcas elektrod yang mencukupi.
6. Perlindungan keselamatan yang komprehensif disediakan terhadap terlalu panas, beban lampau, litar pintas, litar terbuka, kebocoran elektrik dan operasi yang salah.
Struktur Peralatan
Mesin rawatan permukaan plasma berputar atmosfera terdiri daripada tiga pemasangan utama: penjana kuasa, pistol semburan plasma berputar dan sistem kawalan.
1. Penjana Kuasa
Ia menyokong teknologi pemadanan kuasa automatik untuk mengeluarkan kuasa yang stabil dan berketepatan tinggi, yang kekal tidak terjejas oleh turun naik tekanan gas. Pengguna boleh melaraskan parameter yang berkaitan berdasarkan ciri sampel sebenar untuk mencapai hasil pemprosesan permukaan yang optimum.
2. Pistol Semburan Plasma Langsung
Pistol semburan berputar ini direka bentuk untuk benda kerja berkawasan besar dan berbentuk kompleks, dengan lebar pemprosesan berkesannya antara 20mm hingga 80mm. Ia boleh diselaraskan dengan barisan pengeluaran sedia ada untuk menjalankan pemprosesan sebaris automatik penuh dan mengurangkan kos buruh manual.
3. Sistem Kawalan
Sistem kawalan ditempatkan di dalam kabinet utama penjana kuasa. Ia mengawal keseluruhan status operasi pembersih plasma atmosfera dan memberikan perlindungan keselamatan menyeluruh untuk sistem peralatan yang lengkap.

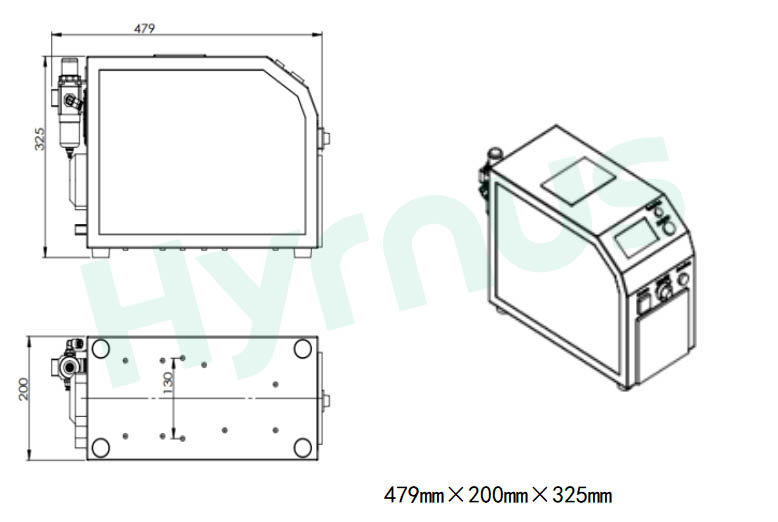

Dimensi Penjana PlasmaLukisan Dimensi Garis Besar Unit Utama

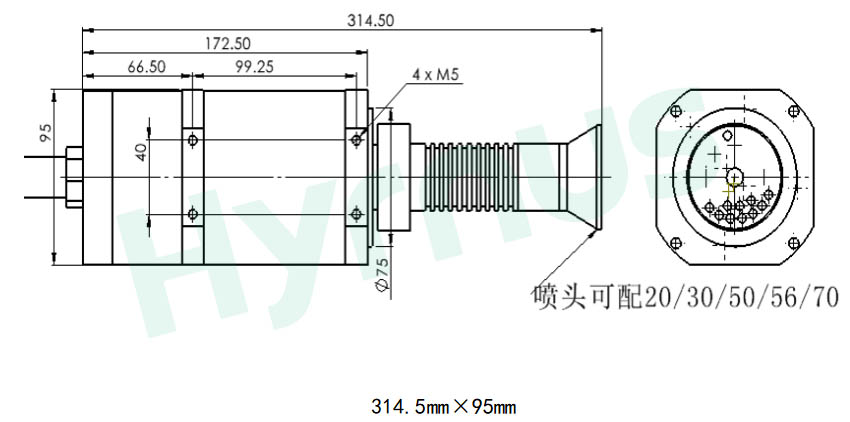

Dimensi Senapang Plasma
Lukisan Garis Besar Pistol Plasma
Spesifikasi Teknikal: Unit Utama Penjana Plasma Atmosfera
1. Penjana Plasma Atmosfera
(1) Parameter Unit Utama
| Barang | Spesifikasi |
| Model | HY-AC500 |
| Dimensi Keseluruhan | 479*200*325mm (LWH) |
| Berat | 10KG |
| Bekalan Kuasa Input | AC220V |
| Frekuensi Kuasa | 25KHz |
| Kuasa Output Plasma | 0–1000W, boleh laras dengan paparan digital |
| Mod Kawalan | Kawalan I/O / Operasi manual |
| Perlindungan & Penggera | Fungsi perlindungan suhu, tekanan udara, beban lampau, kebocoran elektrik, litar pintas dan litar terbuka |
| Fungsi Pengesanan | Pengesanan tekanan udara, pengesanan kuasa, pengesanan suhu papan utama |
(2) Spesifikasi Pistol Semburan Plasma Suntikan Langsung
| Barang | Spesifikasi |
| Dimensi Pistol Sembur | 314.5mm*95mm |
| Saiz Muncung Standard | 20mm, 40mm, 60mm, 80mm |
| Ketinggian Kerja Plasma | 5–20mm |
| Lebar Rawatan Plasma Berkesan | 20–80mm |
| Julat Tekanan Udara | Standard 0.2MPa, boleh laras dari 0.08–0.25MPa |
2. Keperluan Pemasangan Kilang
| Barang | Keperluan |
| Bekalan Kuasa Diperlukan | AC220V fasa tunggal, 10A; Rintangan bumi kurang daripada 4Ω |
| Ekzos Kilang | Kadar aliran: 5m³/min; Bahan paip: bahan tahan kakisan |
| Keperluan Udara Mampat Kilang | Diameter paip: 8mm |
| Bahan paip: Tiub PU | |
| Tekanan: 0.4–0.6MPa | |
| Piawaian kualiti sumber udara: | |
| Saiz zarah pepejal ≤0.1μm, | |
| Kandungan minyak ≤0.01mg/m³, | |
Takat embun tekanan di bawah -40℃ |
| Barang | Kandungan |
| Penandaan Bahaya | Label bahaya voltan tinggi |
| Persekitaran Operasi | Suhu: 15~35°C |
| Kelembapan: 30~80% | |
| Nota Lain | Gas mudah terbakar, gas menghakis, habuk letupan atau reaktif adalah dilarang di kawasan kerja. |
Butiran Produk
Sama sekali tidak. Ia menggunakan teknologi plasma berpotensi sifar, hanya mengubah suai lapisan permukaan skala nano tanpa kerosakan terma atau mekanikal. Ia selamat untuk FPC ultra nipis, wafer semikonduktor, filem PI dan komponen elektronik halus lain yang digunakan dalam proses pembungkusan.
Kuasa output 0–1000W boleh laras; muncung boleh tukar: 20/40/60/80mm, lebar rawatan berkesan 20–80mm, ketinggian kerja boleh laras dari 5mm hingga 20mm.
Ya. Ia menyokong operasi manual dan kawalan isyarat IO. Cip kawalan yang dipatenkan bertindak balas dalam masa 0.1 saat, dengan pemantauan masa nyata tekanan udara, kuasa dan suhu papan utama untuk pengeluaran besar-besaran sebaris yang stabil.
Tiada ruang vakum diperlukan. Ia berfungsi di bawah tekanan atmosfera biasa, menjimatkan kos peralatan vakum dan memudahkan penyepaduan dengan barisan pemasangan, salutan dan pembungkusan.
