HY-DC1000 dilengkapi dengan pistol putar liputan luas dan muncung boleh tukar antara 20 hingga 80mm, disesuaikan untuk benda kerja rata yang besar termasuk PCB bersaiz penuh, elektrod bateri tenaga baharu, komponen plastik automotif dan panel kaca paparan. Ia menyokong kuasa boleh laras julat luas 0–1000W untuk membentuk liputan plasma seragam pada permukaan yang besar, menanggalkan bahan cemar organik dengan cekap dan menghapuskan lompang percetakan & isu penyalutan untuk barisan pemasangan sebaris pengeluaran besar-besaran.
Jenama :
HYRNUSNombor Item :
HY-DC1000Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Pembersih Plasma Bulat Putar Digital Boleh Laras 1000W untuk Talian Jisim PCB
Pengenalan Produk

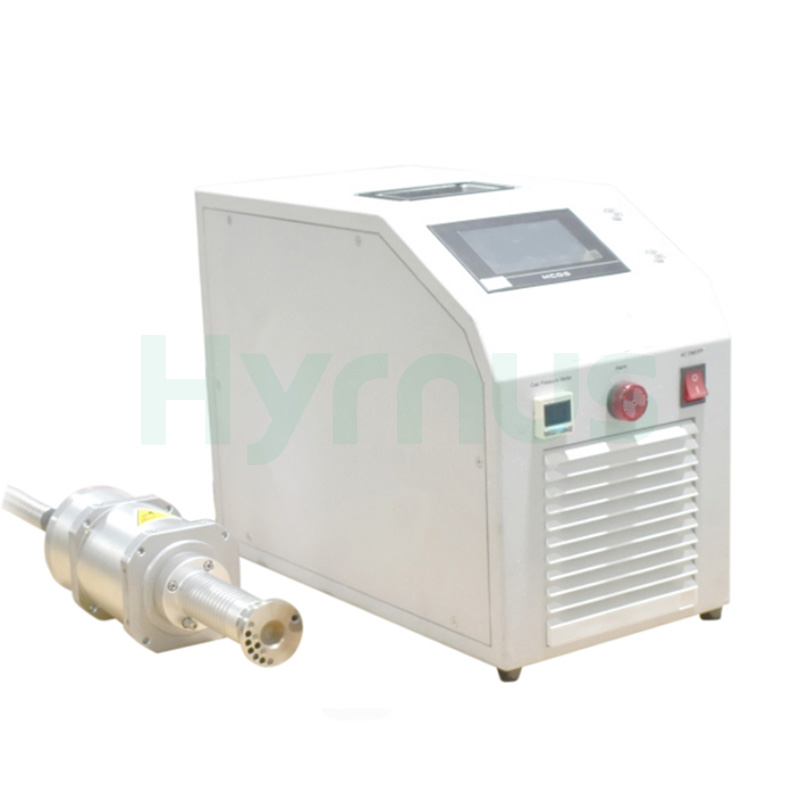

HY-DC1000 Mesin Pembersih Plasma Bulat Putar Digital Menggunakan bekalan kuasa AC220V dengan output 0–1000W boleh laras. Dibina dengan perkakasan gred tentera yang beroperasi secara stabil pada -25℃~50℃ dan memberikan MTBF lebih 190,000 jam, ia dilengkapi dengan sistem pemantauan digital ST ARM dan litar suis lembut TI dengan masa tindak balas kurang daripada 0.1s. Mesin ini menyokong mod kawalan RS485, I/O dan manual, dengan enam modul pengesanan masa nyata dan perlindungan penggera keselamatan lengkap; pistol plasmanya sepadan dengan muncung 20–80mm boleh tukar untuk menawarkan lebar rawatan berkesan 20–80mm di bawah ketinggian kerja boleh laras 5–20mm, direka khas untuk pemprosesan jisim benda kerja rata yang besar.
Ia menggunakan rawatan suhu rendah berpotensi sifar untuk mencegah kerosakan pada PCB dan bahagian semikonduktor. Serasi sepenuhnya dengan barisan pengeluaran automatik, ia merealisasikan pembersihan dan pengaktifan permukaan hanya dengan udara termampat kering, meningkatkan kekuatan ikatan untuk prosedur ikatan, percetakan dan salutan dalam industri elektronik 3C, semikonduktor, automotif dan tenaga baharu.
Aplikasi Produk
Peralatan ini direka terutamanya untuk industri semikonduktor. Ia menyediakan pembersihan dan pengaktifan sebelum ikatan acuan, ikatan dawai, pengacuan dan pendispensan, membersihkan wafer, bingkai plumbum dan substrat BGA untuk membuang kotoran berminyak dan zarah organik, serta meningkatkan lekatan pembungkusan dan hasil pengeluaran.
Ia juga digunakan secara meluas dalam paparan 3C, modul kamera, PCB/FPC, LED, automotif, tenaga baharu dan bidang lain. Untuk plastik, kaca, seramik, logam, PI, ITO dan bahan khas, ia menyedari pembersihan dan pengaktifan permukaan sebelum ikatan, percetakan, salutan dan kimpalan untuk menghapuskan lekatan yang lemah, lompang pembungkusan dan kecacatan percetakan.
Ciri-ciri Produk
1. Reka bentuk perkakasan gred tentera, suhu ambien operasi adalah antara -25°C hingga 50°C untuk menyesuaikan diri dengan pelbagai keadaan kerja yang keras. MTBF (Masa Purata Antara Kegagalan) mencapai ≥190,000 jam di bawah piawaian MIL-HDBK-217F pada 25°C.
2. Kawalan digital penuh, paparan digital dan pemantauan masa nyata dengan prestasi anti-gangguan yang kuat.
3. Mengguna pakai litar pensuisan lembut jambatan penuh anjakan fasa TI dan pembetulan faktor kuasa PFC. Berbanding dengan litar pensuisan keras analog, kecekapannya dipertingkatkan lebih 10% dengan masa tindak balas kurang daripada 0.1s dan keupayaan anti-gangguan yang cemerlang.
4. Dilengkapi dengan cip ARM jenama ST untuk interaksi manusia-mesin yang intuitif. Ia menyokong komunikasi penyahpepijatan jarak jauh yang berkuasa dan penyepaduan lancar dengan pelbagai senario aplikasi. Perisian yang dibangunkan sendiri ini menganalisis data yang dikumpul secara masa nyata secara bijak untuk operasi yang diselaraskan dan pemadanan kuasa automatik bagi mengekalkan output yang stabil.
5. Menyokong komunikasi RS-485 dan antara muka kawalan I/O dengan fungsi pemantauan jarak jauh berbilang data.
6. Enam fungsi pengesanan masa nyata: tekanan udara, suhu papan utama, voltan arka transformer, arus puncak utama transformer, arus grid dan pemantauan kelajuan putaran pistol semburan.
7. Lebih sepuluh jenis penggera kerosakan, mengurangkan masa penyelesaian masalah kerosakan sebanyak lebih daripada 80%. Ia menyokong pistol semburan jet, pistol semburan berputar dan pistol lebar linear dengan pensuisan satu klik.
8. Mekanisme perlindungan komprehensif termasuk perlindungan suhu lampau, beban lampau, litar pintas, litar terbuka, kebocoran elektrik dan perlindungan salah operasi.
Struktur Peralatan
Sistem rawatan permukaan plasma semburan langsung atmosfera terutamanya terdiri daripada penjana kuasa, pistol semburan penjana plasma dan sistem kawalan.
1. Penjana Kuasa
Ia menyokong pemadanan kuasa automatik untuk menghasilkan output kuasa yang stabil dan berketepatan tinggi. Kuasa output kekal tidak terjejas oleh turun naik tekanan udara. Parameter boleh dilaraskan mengikut keadaan bahan kerja sebenar untuk mencapai hasil rawatan yang optimum.
2.Pistol Plasma Berputar
Ia digunakan terutamanya untuk memproses benda kerja berkawasan besar dan berbentuk kompleks dengan lebar rawatan berkesan antara 20mm hingga 80mm. Sesuai dengan barisan pemasangan pengeluaran sedia ada, ia membolehkan pembuatan sebaris automatik sepenuhnya dan mengurangkan kos buruh dengan berkesan.
3. Sistem Kawalan
Sistem kawalan disepadukan di dalam unit utama penjana kuasa. Ia mengawal operasi pembersih plasma atmosfera dan menyediakan perlindungan sistem secara keseluruhan.

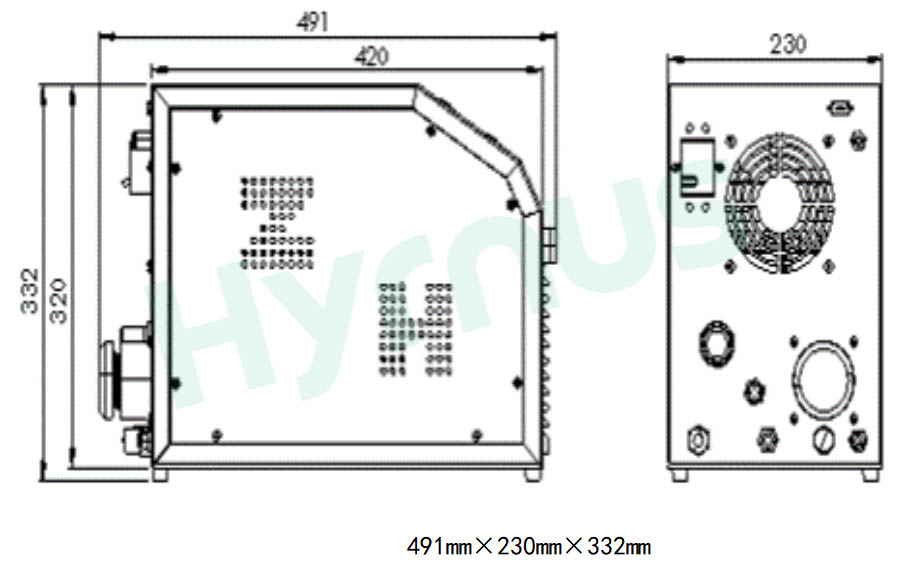

Dimensi Penjana PlasmaLukisan Dimensi Garis Besar Unit Utama

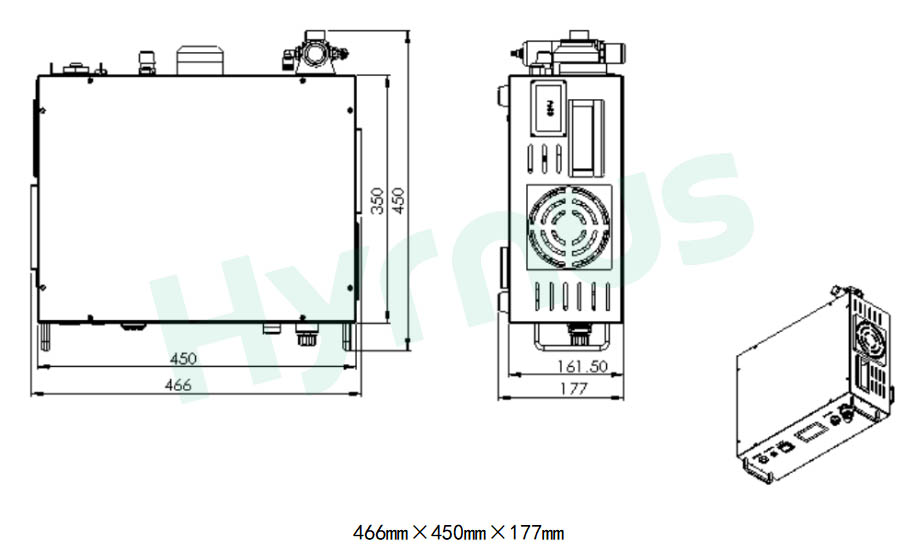

Dimensi Senapang Plasma
Lukisan Garis Besar Pistol Plasma
Spesifikasi Teknikal: Unit Utama Penjana Plasma Atmosfera
1. Penjana Plasma Atmosfera
(1) Parameter Unit Utama
| Barang | Parameter |
| Model | HY-DC1000 |
| Dimensi Keseluruhan | 491*200*332mm (PWH) |
| Berat | 10KG |
| Bekalan Kuasa Input | AC220V |
| Frekuensi Kuasa | 25KHZ |
| Kuasa Output Plasma | 0–1000W, boleh laras dan boleh dipaparkan |
| Mod Kawalan | Kawalan RS485 / I/O / Manual |
| Fungsi Perlindungan & Penggera | Kelajuan putaran, suhu, voltan, tekanan udara, beban lampau, kebocoran elektrik, ketidakpadanan kuasa, litar pintas, litar terbuka, perlindungan arus lampau, dsb. |
| Fungsi Pengesanan | Pengesanan tekanan udara, pengesanan kuasa, pengesanan putaran, pengesanan kuasa output, pengesanan suhu papan utama, pengesanan arus puncak utama transformer |
(2) Spesifikasi Pistol Plasma Semburan Langsung Atmosfera
| Barang | Parameter |
| Dimensi Senapang | 314.5mm*95mm |
| Saiz Muncung Standard | 20mm, 40mm, 60mm, 80mm |
| Ketinggian Kerja Plasma | 5–20mm |
| Lebar Rawatan Plasma Berkesan | 20–80mm |
| Julat Tekanan Udara | Standard 0.2MPa, boleh laras dari 0.08–0.25MPa |
2. Keperluan Pemasangan Kilang
| Barang | Keperluan |
| Bekalan Kuasa Diperlukan | AC220V fasa tunggal, 10A; rintangan pembumian kurang daripada 4Ω |
| Sistem Ekzos | Kadar aliran: 5m³/min; Bahan tahan kakisan |
| Keperluan Udara Mampat | Diameter paip: 8mm |
| Bahan paip: Tiub PU | |
| Tekanan udara: 0.4–0.6MPa | |
| Piawaian kualiti udara: | |
| Saiz zarah pepejal ≤0.1μm, kandungan minyak ≤0.01mg/m³, takat embun tekanan ≤ -40℃ |
| Barang | Butiran |
| Label Bahaya | Label amaran bahaya voltan tinggi |
| Persekitaran Operasi | Suhu: 15~35℃ |
| Kelembapan: 30~80% | |
| Langkah Berjaga-jaga Lain | Jauhkan daripada gas mudah terbakar, gas menghakis, habuk letupan dan reaktif |
Butiran Produk
Peralatan ini dilengkapi dengan 6 sensor pengesanan masa nyata bebas untuk memantau tekanan udara termampat, suhu papan utama, voltan arka transformer, arus puncak utama transformer, arus grid dan kelajuan pistol berputar. Semua data operasi dipaparkan secara digital, dengan set lengkap penggera saling kunci keselamatan untuk memantau seluruh mesin sepanjang masa.
Mengguna pakai perkakasan gred tentera yang mematuhi piawaian MIL-HDBK-217F, ia mencapai MTBF ≥190,000 jam pada 25°C. Ia boleh berjalan secara berterusan secara stabil dari -25°C hingga 50°C dengan prestasi anti-gangguan elektromagnet yang kuat, sesuai untuk bengkel pengeluaran kompleks suhu tinggi/rendah bagi industri elektronik, automotif dan tenaga baharu.
Ia menerima pakai perlindungan komprehensif berbilang lapisan, termasuk suhu berlebihan, beban lampau, litar pintas, litar terbuka, kebocoran elektrik, salah operasi, tekanan udara yang tidak normal dan perlindungan ketidakpadanan kuasa. Penggera bunyi-lampu digital akan dicetuskan sebaik sahaja sebarang keabnormalan berlaku, dengan berkesan mengurangkan masa henti yang tidak dijangka bagi barisan pengeluaran automatik.
Ia menyediakan tiga fungsi rawatan kering teras:
1. Pembersihan tepat untuk menghilangkan kesan minyak, zarah organik dan elektrik statik;
2. Pengaktifan permukaan untuk meningkatkan tegangan permukaan bahan dan meningkatkan lekatan untuk ikatan, percetakan dan salutan dengan ketara;
3. Pengubahsuaian mikro-ukiran untuk menghapuskan kecacatan secara asas seperti pengelupasan gam, pengelupasan percetakan dan penyalaan pembungkusan, dengan pencemaran pelarut kimia sifar.
HY-AD03 adalah langsung atmosfera Peranti pembersih plasma yang direka untuk pembersihan, pengaktifan dan pengubahsuaian permukaan di bawah keadaan udara ambien. Ia mempunyai tenaga pekat dengan jejak rawatan yang kecil, yang berkesan meningkatkan lekatan produk, hidrofilik dan kebolehcetakan. Ia juga boleh membuang bahan cemar seperti sisa organik, kesan minyak dan lapisan oksida daripada permukaan bahan.
HY-TM500 berfungsi di bawah tekanan atmosfera tanpa ruang vakum. Rel 3 paksi tersuai memberikan rawatan tepat liputan penuh. Dibina dengan perkakasan gred tentera dan kawalan digital, ia menyokong kuasa boleh laras 0–800W. Plasma suhu rendah berpotensi sifar melindungi komponen PCB, FPC dan semikonduktor, melengkapkan pembersihan permukaan, pengaktifan dan pengubahsuaian untuk meningkatkan lekatan untuk ikatan, percetakan dan salutan. Ia sedia untuk automasi sebaris dalam industri 3C, paparan, semikonduktor, automotif dan tenaga baharu.
HY-DD600 menggunakan reka bentuk muncung kecil yang sempit (lebar berkesan 2–6mm), dikhaskan untuk bahagian sensitif ketepatan kecil termasuk cip, litar fleksibel FPC, substrat BGA mini. Jet plasma suhu rendah berpotensi sifar menghapuskan risiko pembakaran haba untuk bahan PI/ITO ultra nipis. Pistol padatnya sesuai dengan jurang sempit dan struktur mikro yang kompleks, sepadan dengan sempurna dengan talian ikatan & pendispensan automatik kecil untuk pembungkusan semikonduktor dan prarawatan modul kamera.
HY-AC500 menggunakan pistol semburan plasma berputar dan mod kawalan manual & I/O berganda, merealisasikan pembersihan, pengaktifan dan pengetsaan mikro yang seragam untuk cip PCB, FPC, BGA dan semikonduktor. Ia mempunyai perkakasan gred tentera, pemantauan masa nyata digital dan perlindungan keselamatan berbilang lapisan. Mesin plasma analog desktop 1000W ini digunakan secara meluas untuk pra-rawatan dalam industri pembungkusan semikonduktor, elektronik 3C, paparan, elektronik automotif dan tenaga baharu.
HY-AC1000H menggunakan plasma neutral suhu rendah bebas vakum, dilengkapi dengan rel yang boleh disesuaikan dan pistol berputar berganda. Dengan kuasa boleh laras 0–1000W dan lebar rawatan 20–80mm, ia membersihkan cip dengan selamat tanpa kerosakan haba.Gabungan cucian kering fizikal & kimia meningkatkan ikatan untuk pelekat acuan, ikatan dawai dan pengacuan untuk mengurangkan delaminasi dan lompang. Menyokong kawalan manual & IO dengan pemantauan keselamatan penuh, ia bersambung ke talian automatik untuk pemprosesan berterusan substrat, bingkai plumbum dan panel FPC besar, memberikan pengeluaran beban penuh yang stabil selama berjam-jam dengan masa tindak balas di bawah 0.1 saat.
HY-AS1200 dilengkapi dengan muncung berputar yang dipacu motor untuk menghasilkan permukaan plasma yang sekata. Dengan lebar rawatan 20–80 mm dan kuasa boleh laras antara 0 hingga 1200 W, ia sepadan dengan pra-rawatan kelompok bagi bingkai dan substrat plumbum kawasan besar. Plasma neutral suhu bilik tidak akan merosakkan cip, membuang sisa organik dan oksida permukaan secara kering di bawah tekanan atmosfera untuk mengukuhkan lekatan untuk pelekat acuan, ikatan dawai dan pengacuan sambil memotong kecacatan delaminasi dan lompang.Dilengkapi dengan perlindungan keselamatan berbilang lapisan dan serasi sepenuhnya dengan barisan pengeluaran automatik, peralatan ini digunakan secara meluas dalam prosedur pembungkusan dan pengujian untuk IC, FPC dan cip automotif.
HY-AD800 memproses cip halus, PCB dan komponen plastik dengan selamat tanpa ubah bentuk terma. Dilengkapi dengan kuasa boleh laras 0–800W, operasi dwi-IO/manual dan perlindungan keselamatan yang lengkap, ia boleh disepadukan dengan mudah ke dalam barisan pengeluaran automatik untuk pembersihan permukaan, pengaktifan dan ikatan yang lebih baik, menjadikannya sesuai untuk pembungkusan semikonduktor, elektronik 3C, automotif, tenaga baharu dan pembuatan LED.
