HY-AD03 adalah langsung atmosfera Peranti pembersih plasma yang direka untuk pembersihan, pengaktifan dan pengubahsuaian permukaan di bawah keadaan udara ambien. Ia mempunyai tenaga pekat dengan jejak rawatan yang kecil, yang berkesan meningkatkan lekatan produk, hidrofilik dan kebolehcetakan. Ia juga boleh membuang bahan cemar seperti sisa organik, kesan minyak dan lapisan oksida daripada permukaan bahan.
Jenama :
HYRNUSNombor Item :
HY-AD03Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPeralatan Pembersihan Plasma Jet Atmosfera untuk Pembungkusan IC Pengaktifan Permukaan Pra-rawatan
Pengenalan Produk

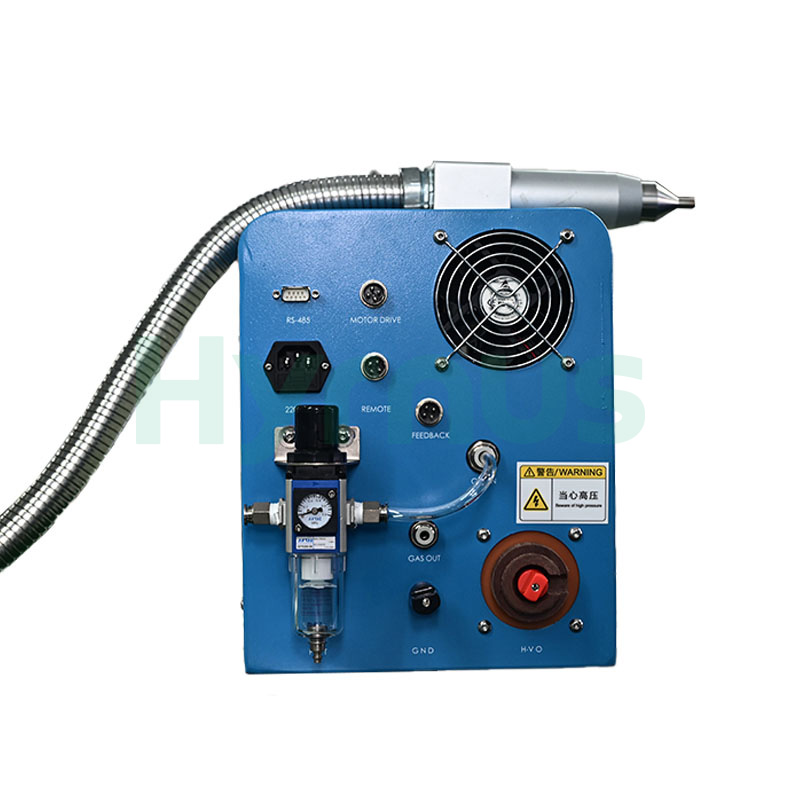

HY-AD03 Atmosfera Langsung Pembersih Plasma Jet ialah mesin rawatan permukaan plasma atmosfera untuk pembersihan, pengaktifan dan pengubahsuaian bahan kerja. Dengan kawasan rawatan padat dan tenaga pekat, ia mengoptimumkan lekatan, hidrofilik dan kebolehcetakan substrat semikonduktor sambil membuang sisa organik, kesan minyak dan lapisan oksida tanpa merosakkan cip ketepatan.
Direka bentuk dengan perkakasan gred tentera yang berfungsi dari -25℃ hingga 50℃, ia memberikan MTBF sebanyak 190,000 jam pada 25℃ setiap MIL-HDBK-217F untuk senario pengeluaran yang keras. Dikuasakan oleh cip ST ARM, perisian yang dibangunkan sendiri merealisasikan pemadanan kuasa automatik, pemantauan data masa nyata berbilang dimensi dan komunikasi dwi analog/RS485. Kawalan dwi tempatan & jauh membolehkan penyepaduan lancar ke dalam barisan pembungkusan IC automatik.
Aplikasi Produk

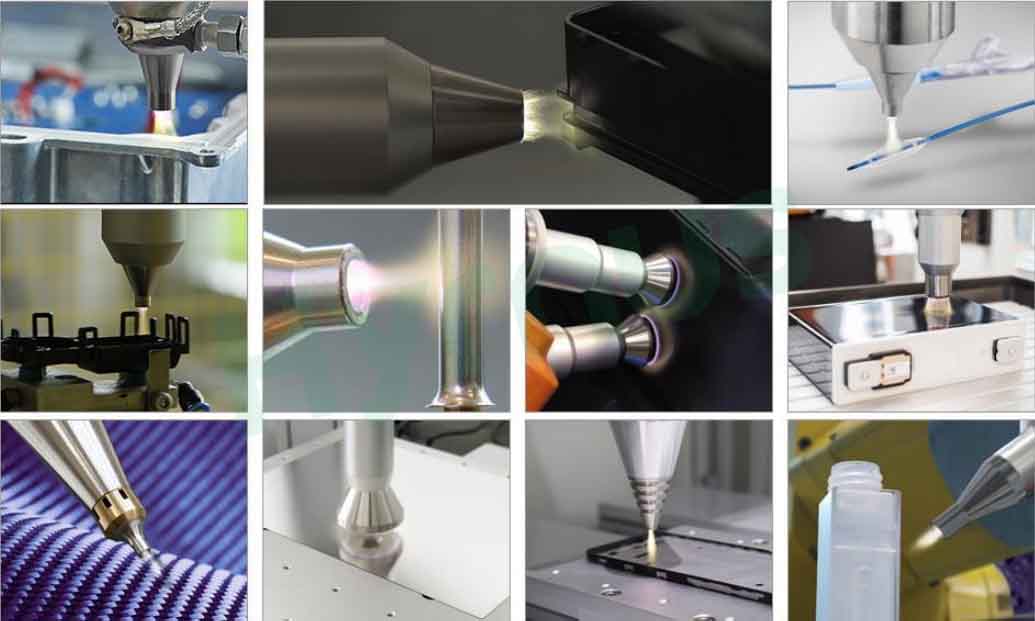

Ia digunakan secara meluas sebagai langkah pra-proses untuk proses pencetakan permukaan, pembungkusan, laminasi, salutan, kimpalan, pelekatan dan pengecatan. Ciri-ciri utama termasuk reka bentuk mekanikal yang padat dan integrasi sebaris yang lancar untuk pengeluaran besar-besaran yang berterusan.
Ciri-ciri Produk
1. Reka bentuk perkakasan gred tentera dengan julat suhu operasi yang luas dari -25℃ hingga 50℃. Mematuhi piawaian MIL-HDBK-217F, MTBFnya mencapai ≥190,000 jam pada 25℃, sesuai untuk pelbagai persekitaran pengeluaran yang keras.
2. Sistem kawalan digital dengan skrin paparan untuk pemantauan masa nyata dan prestasi anti-gangguan yang kukuh.
3. Dilengkapi dengan cip ST ARM, ia menyokong penyahpepijatan & komunikasi jarak jauh untuk penyepaduan yang lancar ke dalam pelbagai barisan pengeluaran. Perisian pintar yang dibangunkan sendiri membolehkan pemadanan kuasa automatik untuk operasi yang stabil.
4. Menyokong antara muka komunikasi analog dan komunikasi jauh RS485.
5. Pengesanan masa nyata berbilang dimensi: suhu, tekanan udara, voltan arka transformer, arus puncak utama transformer dan arus grid.
6. Fungsi perlindungan komprehensif: perlindungan suhu berlebihan, beban lampau, litar pintas, litar terbuka, kebocoran elektrik dan perlindungan salah operasi.
Gambarajah Dimensi Produk
Spesifikasi Teknikal
| Barang | Parameter |
| Nama Produk | Pembersih Plasma Jet Langsung Atmosfera |
| Nombor Model | HY-AD03 |
| Julat Output Kuasa | 300~1200W (boleh laras), kawalan kuasa yang tepat dengan kestabilan yang luar biasa |
| Lebar Rawatan | 2–10 mm |
| Ketinggian Rawatan | 5–15 mm |
| Kelajuan Pemprosesan | 10–300 mm/s |
| Penggunaan Udara | 50 L/min @ 0.1MPa; 85 L/min @ 0.2MPa |
| Panjang Kabel Voltan Tinggi | 3.5 meter |
| Ketepatan Output Kuasa | ±1% |
| Jenis Kawalan | Kawalan Digital |
| Dimensi Keseluruhan | WDT: 244mm479mm310mm |
| Berat Obor | 2 kg |
| Berat Mesin | 20 kg |
| Bekalan Kuasa Input | 220VAC±20%, 50–60Hz |
| Mod Kawalan Operasi | Kawalan Tempatan & Kawalan Jauh |
| Antara Muka Komunikasi Jauh | Antara muka isyarat analog, komunikasi jauh RS485 |
| Faktor Kuasa | 95% |
| Julat Tekanan Udara Input | 0.4MPa ~ 0.6MPa, toleransi ±20% |
| Julat Tekanan Udara Output | 0.1MPa ~ 0.2MPa, toleransi ±20% |
| Reka Bentuk Papan Kuasa | Dimodularkan |
| Prestasi Anti-gangguan | Cemerlang |
| Item Pemantauan Data | Tekanan udara, suhu papan utama, voltan arka transformer, arus operasi, voltan operasi, kuasa output sebenar, penggunaan kuasa, frekuensi operasi, faktor kuasa |
| Jenis-jenis Kerosakan Penggera | Litar pintas, litar terbuka, suhu berlebihan, kegagalan tekanan udara, arus berlebihan sistem, voltan terkurang sistem, voltan berlebihan sistem, litar terbuka output voltan tinggi, litar pintas output voltan tinggi, kerosakan input AC, keabnormalan obor |
| Mod Pemberitahuan Penggera | Penggera loceng boleh dengar + peringatan timbul skrin sentuh |
Spesifikasi Utiliti Kilang
| Barang | Keperluan |
| Spesifikasi Bekalan Kuasa AC | Sumber Kuasa: AC220V fasa tunggal, 50/60Hz, 11A; Rintangan pembumian kurang daripada 4 Ω |
| Sistem Ekzos Kilang | Kadar Aliran: 5 m³/min |
| Bahan: Bahan tahan kakisan | |
| Keperluan Udara Mampat Kilang | Udara termampat kering, bebas minyak dan bebas air |
| Diameter Paip: 8 mm | |
| Bahan Paip: Tiub PU | |
| Julat Tekanan: 0.4–0.6 MPa |

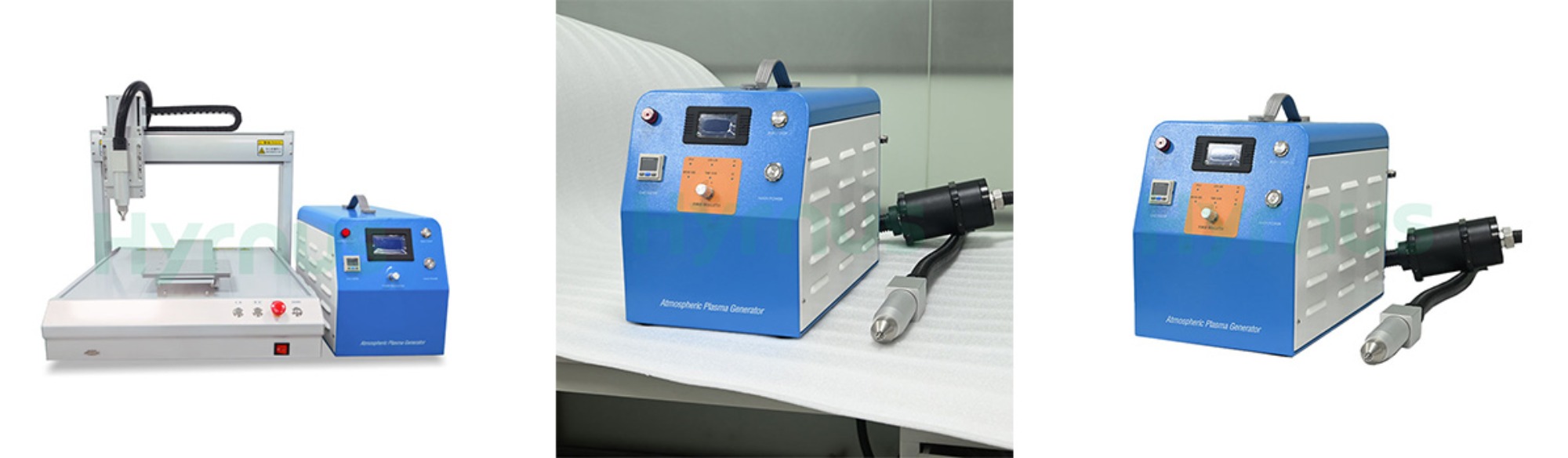

Butiran Produk

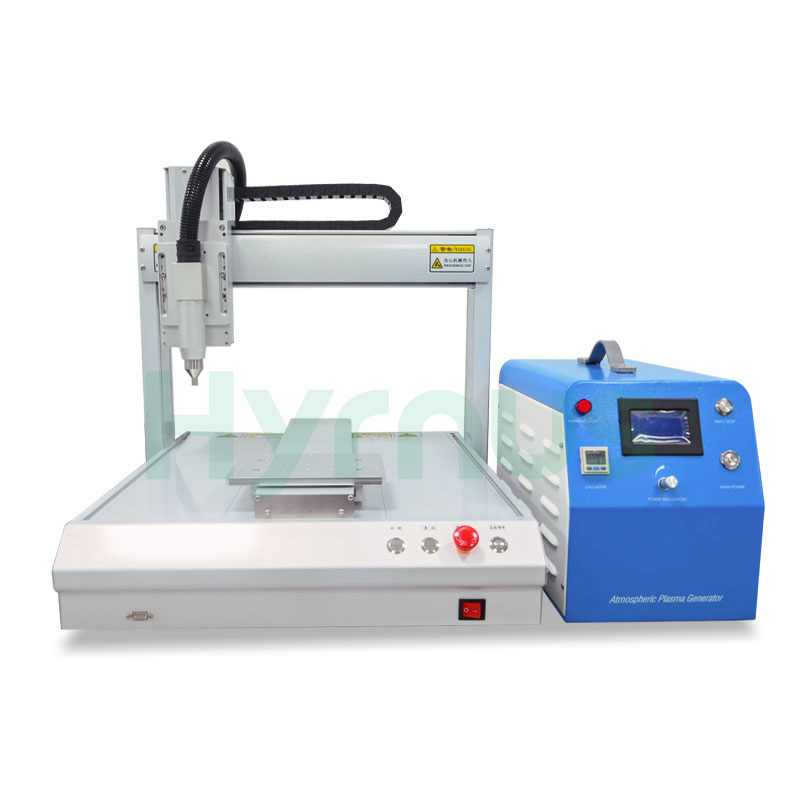

HY-TM500 berfungsi di bawah tekanan atmosfera tanpa ruang vakum. Rel 3 paksi tersuai memberikan rawatan tepat liputan penuh. Dibina dengan perkakasan gred tentera dan kawalan digital, ia menyokong kuasa boleh laras 0–800W. Plasma suhu rendah berpotensi sifar melindungi komponen PCB, FPC dan semikonduktor, melengkapkan pembersihan permukaan, pengaktifan dan pengubahsuaian untuk meningkatkan lekatan untuk ikatan, percetakan dan salutan. Ia sedia untuk automasi sebaris dalam industri 3C, paparan, semikonduktor, automotif dan tenaga baharu.
HY-DC1000 dilengkapi dengan pistol putar liputan luas dan muncung boleh tukar antara 20 hingga 80mm, disesuaikan untuk benda kerja rata yang besar termasuk PCB bersaiz penuh, elektrod bateri tenaga baharu, komponen plastik automotif dan panel kaca paparan. Ia menyokong kuasa boleh laras julat luas 0–1000W untuk membentuk liputan plasma seragam pada permukaan yang besar, menanggalkan bahan cemar organik dengan cekap dan menghapuskan lompang percetakan & isu penyalutan untuk barisan pemasangan sebaris pengeluaran besar-besaran.
HY-DD600 menggunakan reka bentuk muncung kecil yang sempit (lebar berkesan 2–6mm), dikhaskan untuk bahagian sensitif ketepatan kecil termasuk cip, litar fleksibel FPC, substrat BGA mini. Jet plasma suhu rendah berpotensi sifar menghapuskan risiko pembakaran haba untuk bahan PI/ITO ultra nipis. Pistol padatnya sesuai dengan jurang sempit dan struktur mikro yang kompleks, sepadan dengan sempurna dengan talian ikatan & pendispensan automatik kecil untuk pembungkusan semikonduktor dan prarawatan modul kamera.

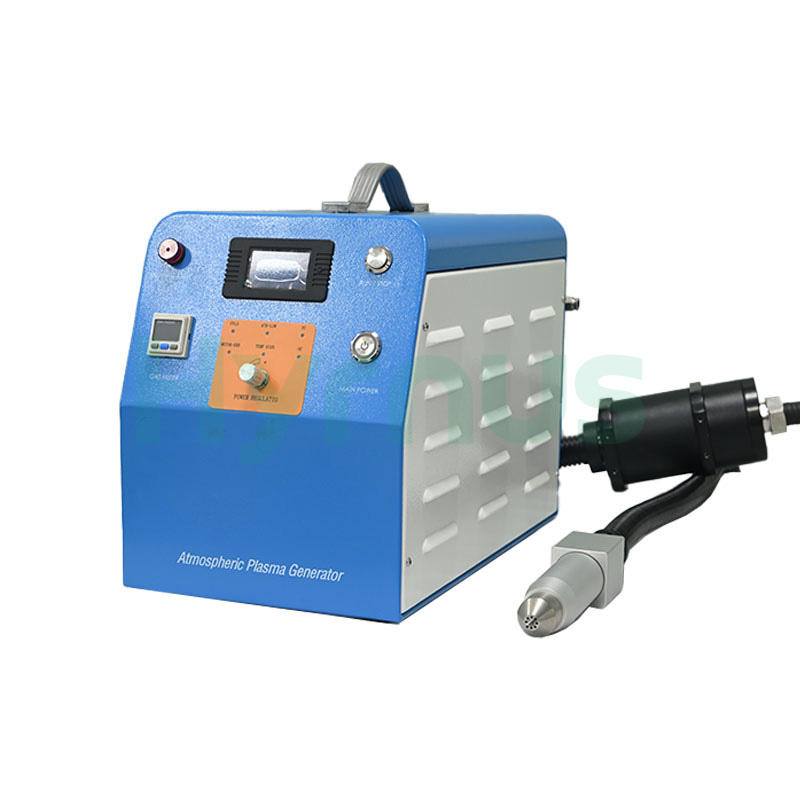

HY-AC500 menggunakan pistol semburan plasma berputar dan mod kawalan manual & I/O berganda, merealisasikan pembersihan, pengaktifan dan pengetsaan mikro yang seragam untuk cip PCB, FPC, BGA dan semikonduktor. Ia mempunyai perkakasan gred tentera, pemantauan masa nyata digital dan perlindungan keselamatan berbilang lapisan. Mesin plasma analog desktop 1000W ini digunakan secara meluas untuk pra-rawatan dalam industri pembungkusan semikonduktor, elektronik 3C, paparan, elektronik automotif dan tenaga baharu.
HY-AC1000H menggunakan plasma neutral suhu rendah bebas vakum, dilengkapi dengan rel yang boleh disesuaikan dan pistol berputar berganda. Dengan kuasa boleh laras 0–1000W dan lebar rawatan 20–80mm, ia membersihkan cip dengan selamat tanpa kerosakan haba.Gabungan cucian kering fizikal & kimia meningkatkan ikatan untuk pelekat acuan, ikatan dawai dan pengacuan untuk mengurangkan delaminasi dan lompang. Menyokong kawalan manual & IO dengan pemantauan keselamatan penuh, ia bersambung ke talian automatik untuk pemprosesan berterusan substrat, bingkai plumbum dan panel FPC besar, memberikan pengeluaran beban penuh yang stabil selama berjam-jam dengan masa tindak balas di bawah 0.1 saat.
HY-AS1200 dilengkapi dengan muncung berputar yang dipacu motor untuk menghasilkan permukaan plasma yang sekata. Dengan lebar rawatan 20–80 mm dan kuasa boleh laras antara 0 hingga 1200 W, ia sepadan dengan pra-rawatan kelompok bagi bingkai dan substrat plumbum kawasan besar. Plasma neutral suhu bilik tidak akan merosakkan cip, membuang sisa organik dan oksida permukaan secara kering di bawah tekanan atmosfera untuk mengukuhkan lekatan untuk pelekat acuan, ikatan dawai dan pengacuan sambil memotong kecacatan delaminasi dan lompang.Dilengkapi dengan perlindungan keselamatan berbilang lapisan dan serasi sepenuhnya dengan barisan pengeluaran automatik, peralatan ini digunakan secara meluas dalam prosedur pembungkusan dan pengujian untuk IC, FPC dan cip automotif.
HY-AD800 memproses cip halus, PCB dan komponen plastik dengan selamat tanpa ubah bentuk terma. Dilengkapi dengan kuasa boleh laras 0–800W, operasi dwi-IO/manual dan perlindungan keselamatan yang lengkap, ia boleh disepadukan dengan mudah ke dalam barisan pengeluaran automatik untuk pembersihan permukaan, pengaktifan dan ikatan yang lebih baik, menjadikannya sesuai untuk pembungkusan semikonduktor, elektronik 3C, automotif, tenaga baharu dan pembuatan LED.
