HY-AS1200 dilengkapi dengan muncung berputar yang dipacu motor untuk menghasilkan permukaan plasma yang sekata. Dengan lebar rawatan 20–80 mm dan kuasa boleh laras antara 0 hingga 1200 W, ia sepadan dengan pra-rawatan kelompok bagi bingkai dan substrat plumbum kawasan besar. Plasma neutral suhu bilik tidak akan merosakkan cip, membuang sisa organik dan oksida permukaan secara kering di bawah tekanan atmosfera untuk mengukuhkan lekatan untuk pelekat acuan, ikatan dawai dan pengacuan sambil memotong kecacatan delaminasi dan lompang.
Dilengkapi dengan perlindungan keselamatan berbilang lapisan dan serasi sepenuhnya dengan barisan pengeluaran automatik, peralatan ini digunakan secara meluas dalam prosedur pembungkusan dan pengujian untuk IC, FPC dan cip automotif.
Jenama :
HYRNUSNombor Item :
HY-AS1200Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPembersih Plasma Segiempat Putar Suhu Rendah Atmosfera untuk Pembungkusan IC dan Pengujian Semikonduktor
Pengenalan Produk
HY-AS1200Pembersih Plasma Segiempat Putar Suhu Rendah Atmosferadilengkapi dengan muncung berputar berkelajuan tinggi untuk memberikan liputan plasma yang penuh dan konsisten merentasi bahan kerja. Ia menawarkan lebar rawatan berkesan 20–80 mm dengan kuasa boleh laras tanpa langkah maksimum 1200 W, meningkatkan daya pemprosesan dengan ketara untuk substrat besar dan bingkai plumbum dalam pembuatan semikonduktor volum tinggi. Beroperasi tanpa ruang vakum, plasma sejuk berpotensi rendahnya melindungi litar cip rapuh sambil menanggalkan agen pelepasan acuan, fotoresis sisa dan oksida logam permukaan dengan cekap. Ini meningkatkan lekatan antara muka untuk pelekat acuan, ikatan dawai, pengisian bawah dan sebatian pengacuan, meminimumkan penyingkiran, lompang dan masalah ikatan yang lemah dengan berkesan untuk mengekalkan hasil pembungkusan yang stabil.
Mesin ini menyokong kawalan automatik isyarat IO dan saling kunci keselamatan perkakasan & perisian yang komprehensif. Ia boleh disepadukan dengan lancar ke dalam aliran kerja pengeluaran sebaris depan-ke-belakang, menjadikannya penyelesaian pra-rawatan sebaris standard untuk pembungkusan IC, pembungkusan Mini LED, peranti semikonduktor kuasa dan kilang pembungkusan dan pengujian cip automotif.
Aplikasi Produk
Peralatan ini direka terutamanya untuk industri semikonduktor. Ia menyediakan pembersihan dan pengaktifan sebelum ikatan acuan, ikatan dawai, pengacuan dan pendispensan, membersihkan wafer, bingkai plumbum dan substrat BGA untuk membuang kotoran berminyak dan zarah organik, serta meningkatkan lekatan pembungkusan dan hasil pengeluaran.
Ia juga digunakan secara meluas dalam paparan 3C, modul kamera, PCB/FPC, LED, automotif, tenaga baharu dan bidang lain. Untuk plastik, kaca, seramik, logam, PI, ITO dan bahan khas, ia menyedari pembersihan dan pengaktifan permukaan sebelum ikatan, percetakan, salutan dan kimpalan untuk menghapuskan lekatan yang lemah, lompang pembungkusan dan kecacatan percetakan.
Ciri-ciri Produk
1. Direka bentuk dengan komponen perkakasan gred tentera, mesin ini berjalan dengan stabil pada suhu ambien antara -25°C hingga 50°C, sesuai untuk pelbagai persekitaran pengeluaran yang keras. Mengikut kriteria MIL-HDBK-217F pada 25°C, nilai MTBFnya melebihi 190K jam.
2. Sistem operasi & paparan digital menyediakan pemantauan masa nyata yang berterusan sambil menentang gangguan isyarat luaran dengan berkesan.
3. Pelbagai modul berfungsi praktikal tersedia: pemantauan tekanan udara, pengesanan suhu papan induk dan kuasa output boleh laras.
4. Mengguna pakai sistem kawalan bersepadu cip pintar yang dibangunkan sendiri, menampilkan maklum balas data masa nyata dalam masa 0.1 saat dan rintangan yang kuat terhadap gangguan isyarat.
5. Mempunyai faktor kuasa plasma tidak kurang daripada 79%, dicirikan oleh keseimbangan dinamik yang lancar dan ketepuan yang tinggi semasa nyahcas elektrod.
6. Dilengkapi dengan satu set lengkap fungsi perlindungan keselamatan, termasuk suhu berlebihan, beban lampau, litar pintas, litar terbuka, kebocoran dan pencegahan salah operasi.
Struktur Peralatan
Unit pemprosesan permukaan plasma berputar atmosfera terdiri daripada tiga bahagian berfungsi teras: modul penjanaan kuasa, pistol semburan plasma berputar dan sistem kawalan.
1.Modul Penjanaan Kuasa
Ia dilengkapi dengan pemadanan kuasa automatik untuk menghasilkan kuasa yang stabil dan berketepatan tinggi, bebas daripada variasi tekanan gas. Operator boleh melaraskan parameter operasi mengikut keadaan sampel sebenar untuk mendapatkan kesan pemprosesan permukaan yang sempurna.
2. Pistol Semburan Plasma Langsung
Pistol ini direka bentuk untuk bahan-bahan yang tidak teratur dan rumit, dengan lebar pemprosesan berkesan 20mm hingga 80mm. Ia boleh diselaraskan dengan barisan pengeluaran asal untuk merealisasikan pengeluaran dalam talian automatik sepenuhnya dan mengurangkan kos buruh.
3. Sistem Kawalan
Sistem kawalan dipasang di dalam kabinet utama penjana kuasa. Ia mengurus operasi pembersih plasma atmosfera dan memberikan perlindungan keselamatan penuh untuk keseluruhan sistem peralatan.

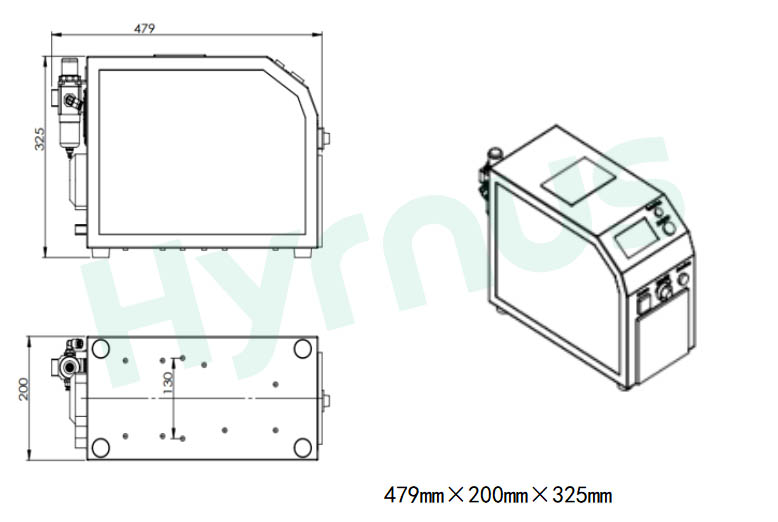

Dimensi Penjana PlasmaLukisan Dimensi Garis Besar Unit Utama

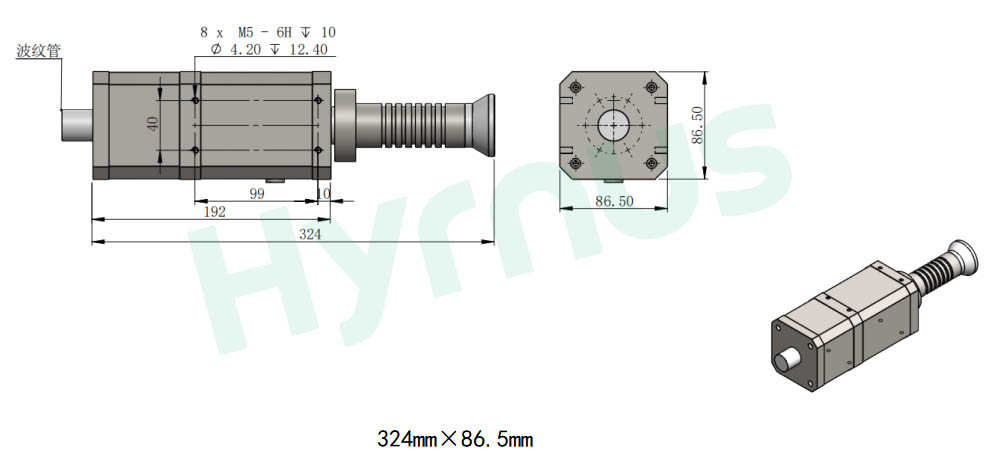

Dimensi Senapang Plasma
Lukisan Garis Besar Pistol Plasma
Spesifikasi Teknikal: Unit Utama Penjana Plasma Atmosfera
1. Penjana Plasma Atmosfera
(1) Parameter Unit Utama
| Barang | Spesifikasi |
| Model | HY-AS1200 |
| Dimensi Keseluruhan | 479200325mm (PWH) |
| Berat | 10KG |
| Bekalan Kuasa Input | AC220V |
| Frekuensi Kuasa | 25KHz |
| Kuasa Output Plasma | 0–1200W, boleh laras & boleh dipaparkan |
| Mod Kawalan | Kawalan IO / Kawalan Manual |
| Perlindungan & Penggera | Fungsi perlindungan terbina dalam untuk suhu, tekanan udara, beban lampau, kebocoran elektrik, litar pintas, litar terbuka, dll. |
| Fungsi Pengesanan | Pengesanan tekanan udara, pengesanan kuasa, pengesanan suhu papan utama |
(2) Spesifikasi Pistol Semburan Plasma Suntikan Langsung
| Barang | Spesifikasi |
| Dimensi Senapang Plasma | 324mm*86.5mm |
| Saiz Muncung | Piawai: 20mm, 30mm, 50mm, 56mm, 60mm, 80mm |
| Ketinggian Rawatan Plasma | 5–20mm |
| Lebar Rawatan Plasma Berkesan | 20–80mm |
| Julat Tekanan Udara | Standard: 0.2MPa, boleh laras dalam lingkungan 0.08–0.25MPa |
2. Keperluan Pemasangan Kilang
| Barang | Keperluan |
| Bekalan Kuasa Diperlukan | AC220V fasa tunggal, 10A; Rintangan bumi kurang daripada 4Ω |
| Ekzos Kilang | Kadar aliran: 5m³/min; Bahan paip: Bahan tahan kakisan |
| Keperluan Udara Mampat Kilang | Diameter paip: 8mm |
| Bahan paip: Tiub PU | |
| Tekanan kerja: 0.4–0.6MPa | |
| Piawaian kualiti udara: | |
| Diameter zarah pepejal ≤0.1μm | |
| Kandungan minyak ≤0.01mg/m³ | |
| Takat embun ≤ -40°C |
| Barang | Spesifikasi |
| Penandaan Bahaya | Label Amaran Voltan Tinggi |
| Persekitaran Operasi | Suhu: 15~35°C |
| Kelembapan: 30~80% | |
| Langkah Berjaga-jaga Lain | Tiada gas mudah terbakar, gas menghakis, habuk letupan atau reaktif di kawasan kerja |
Butiran Produk
Pembersih plasma berputar HY-AS1200 digunakan secara meluas dalam pembungkusan IC semikonduktor, elektronik 3C, elektronik automotif, tenaga baharu dan pembuatan LED. Ia merawat wafer, FPC/PCB, plastik, kaca dan logam untuk menyelesaikan masalah lekatan yang lemah, pengelupasan percetakan, penyamaran pembungkusan dan kecacatan lompang.
Unit ini menggunakan teknologi plasma neutral suhu rendah berpotensi sifar. Ia tidak menghasilkan kerosakan statik atau kerosakan haba, jadi ia selamat sepenuhnya untuk bahagian sensitif seperti cip, filem nipis dan substrat BGA.
Sudah tentu. Ia menyokong mod kawalan dwi: kawalan automatik IO dan kawalan manual. Pistol semburan berputar boleh dipasang pada barisan pemasangan atau lengan robot untuk pengeluaran sebaris besar-besaran yang berterusan.
