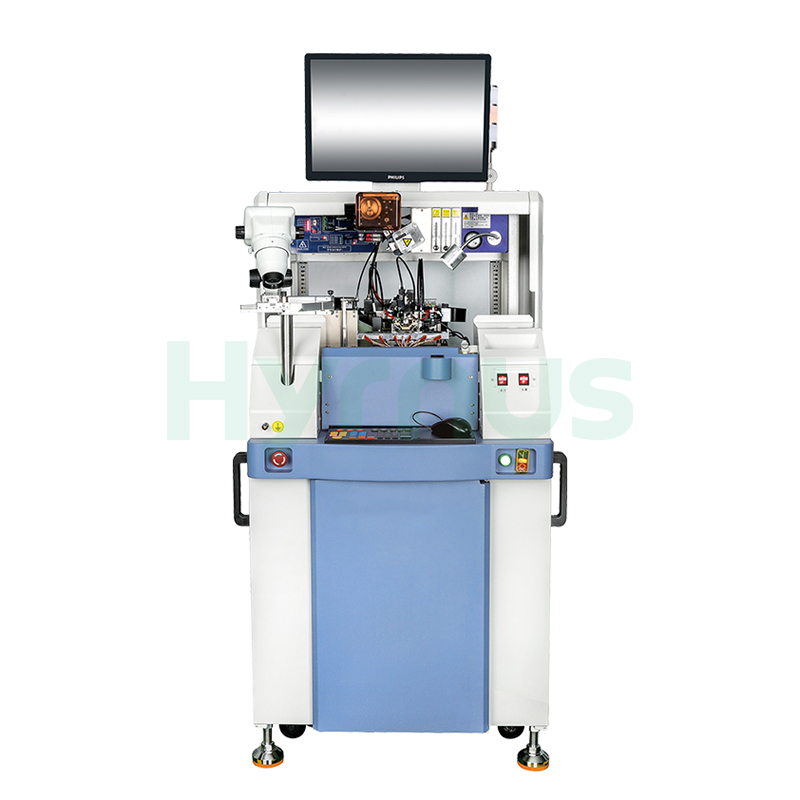

Mesin Ikatan Wayar Cip Flip Pengikat Wayar Emas Pembungkusan IC

Pengenalan Produk

HY-WB600 Pengikat Dawai Emasdireka bentuk untuk proses sambungan pin dalaman cip dalam pengeluaran komponen elektronik khas. Ia digunakan secara meluas dalam peranti diskret, peranti gelombang mikro, laser, peranti komunikasi optik dan komponen elektronik jitu yang lain.

Mesin ini menyokong pemegang kerja dan lekapan tersuai mengikut keperluan produk pelanggan, menjadikannya sesuai untuk pembungkusan peranti khas dengan kedalaman rongga di bawah 6.5 mm. Ia dilengkapi dengan sistem ultrasonik yang stabil dan berkuasa serta platform kawalan elektrik bersepadu untuk memastikan prestasi ikatan yang andal.

Konfigurasi standard menyokong ikatan dawai emas dan tumbukan stud dawai emas. Proses ikatan atau tumbukan stud dawai aloi, dawai kuprum dan dawai perak pilihan juga tersedia untuk memenuhi keperluan aplikasi pembungkusan dan cip flip yang berbeza.

Ciri-ciri

Spesifikasi Teknikal

Tidak.	Parameter	Spesifikasi
1.	Pemegang Kerja (Boleh Disesuaikan)
2.	Perjalanan Pemegang Kerja Z	23 mm
3.	Suhu Pemanas	Suhu bilik ~ 300°C
4.	Julat XY Pemegang Kerja	72 mm × 70 mm
5.	Sistem Pengoperasian	Tingkap
6.	Perjalanan Ikatan	60 mm × 68 mm
7.	Padang Pad Ikatan Min	45 μm
8.	Ketepatan Ikatan	±2 μm @ 3σ
9.	Diameter Wayar	18 µm ~ 50 µm
10.	Panjang Wayar Maksimum	7 mm
11.	Ketinggian Gelung Min	60 μm
12.	Ketepatan Ketinggian Gelung	±25.4 µm
13.	Ayunan Wayar	±25 μm
14.	Kawalan Gelung	Boleh diprogramkan sepenuhnya
15.	Laluan Optik	2~4 / 1.6~3.6 zum berterusan, fokus automatik boleh atur cara
16.	Kelajuan Ikatan Standard	Masa kitaran 45 ms/wayar
17.	Toleransi Kedudukan Cip	X: ±190 μm, Y: ±140 μm
18.	Kelajuan Bump Stud Standard	28 unit/saat
19.	Kuasa Ultrasonik	0~2 W
20.	Toleransi Sudut Cip	Putaran ±45°
21.	Voltan Input	AC 220V ± 10% (50 Hz)
22.	Daya Ikatan	0~360 g
23.	Berat	Bersih: 600 kg
24.	Keperluan Udara Mampat	0.35~1 MPa, kelengkapan udara Φ10
25.	Dimensi (L×D×T)	1300 × 1000 × 1700 mm
26.	Penggunaan Udara Berkadaran	150 L/min @ 0.5 MPa
