Mesin Ikatan Wayar Ultrasonik Berketepatan Tinggi untuk Peranti Optik

Pengenalan Produk

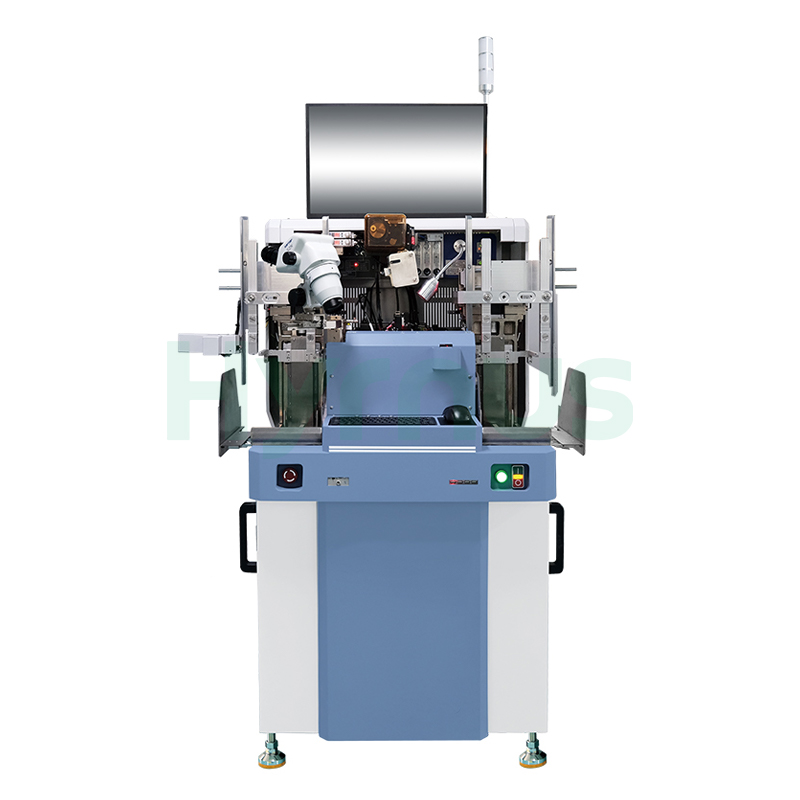

HY-WB500Pengikat Wayar Ultrasonik Berketepatan Tinggiialah sistem ikatan dawai satah standard untuk pembungkusan semikonduktor dan komponen elektronik. Ia menyokong rel, lekapan dan majalah tersuai mengikut produk pelanggan yang berbeza, menyediakan penyesuaian fleksibel untuk pelbagai keperluan pengeluaran.

Mesin ini dilengkapi dengan laluan optik fokus automatik yang boleh diprogramkan, transduser dwi-frekuensi, sistem pengendalian bahan automatik sepenuhnya dan struktur pemegang kerja ketegaran tinggi. Sistem kawalan gerakan yang andal dan reka bentuk rel panduan meja XY yang tegar membantu memastikan kedudukan yang tepat dan kualiti ikatan yang stabil. Dengan PR Look Ahead dan fungsi EFO berbilang saluran, berbilang peringkat, sistem ini meningkatkan kecekapan ikatan dan konsistensi proses.

Ciri-ciri

Spesifikasi Teknikal

Tidak.	Parameter	Spesifikasi
1.	Pemegang Kerja (Boleh Disesuaikan)
2.	Perjalanan Pemegang Kerja Z	13 mm
3.	Suhu Pemanas	Suhu bilik ~ 300°C
4.	Julat XY Pemegang Kerja	73 mm × 72.5 mm
5.	Sistem Pengoperasian	Tingkap
6.	Perjalanan Ikatan	60 mm × 70 mm
7.	Padang Pad Ikatan Min	45 μm
8.	Ketepatan Ikatan	±3 μm @ 3σ
9.	Diameter Wayar	18 µm ~ 50 µm
10.	Panjang Wayar Maksimum	7 mm
11.	Ketinggian Gelung Min	60 μm
12.	Ketepatan Ketinggian Gelung	±25.4 µm
13.	Ayunan Wayar	±25 μm
14.	Kawalan Gelung	Boleh diprogramkan sepenuhnya
15.	Laluan Optik	2~4 / 1.6~3.6 zum berterusan, fokus automatik boleh atur cara
16.	Kelajuan Ikatan Standard	Masa kitaran 45 ms/wayar
17.	Jarak Fokus Automatik (Z)	4 mm
18.	Toleransi Sudut Cip	Putaran ±45°
19.	Toleransi Kedudukan Cip	X: ±190 μm, Y: ±140 μm
20.	Daya Ikatan	0~360 g
21.	Kuasa Ultrasonik	0~2 W
22.	Keperluan Udara Mampat	0.35~1 MPa, kelengkapan udara Φ10
23.	Voltan Input	AC 220V ± 10% (50 Hz)
24.	Penggunaan Udara Berkadaran	150 L/min @ 0.5 MPa
25.	Berat	Bersih: 650 kg
26.	Mod Gelung	Gelung Q / Gelung S / Putar BGA
27.	Dimensi (L×D×T)	1300 × 1000 × 1700 mm



Syarat Penggunaan

No	Barang	Keperluan
1.	Suhu Ambien (Suhu Bilik)	15°C ~ 30°C
2.	Kelembapan Relatif Ambien	30% ~ 60% (tiada pemeluwapan)
3.	Getaran	Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran
4.	Keperluan Kuasa	1. 220V AC ± 10%
		2. Kuasa ≥ 2000W
		3. Frekuensi: 50Hz ± 1Hz
5.	Pembumian	Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian.
6.	Lain-lain	- Pastikan bekalan kuasa terletak berhampiran mesin
		- Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak
		- Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak
		- Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak
7.	Voltan	220V ± 10%
8.	Kekerapan	50/60Hz
9.	Pembumian	Mesti dibumikan
10.	Kuasa	≥2000W
11.	Spesifikasi Antara Muka	10A, 3-wayar fasa tunggal
