Jenama :
HYRNUSNombor Item :
HY-WB900Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :

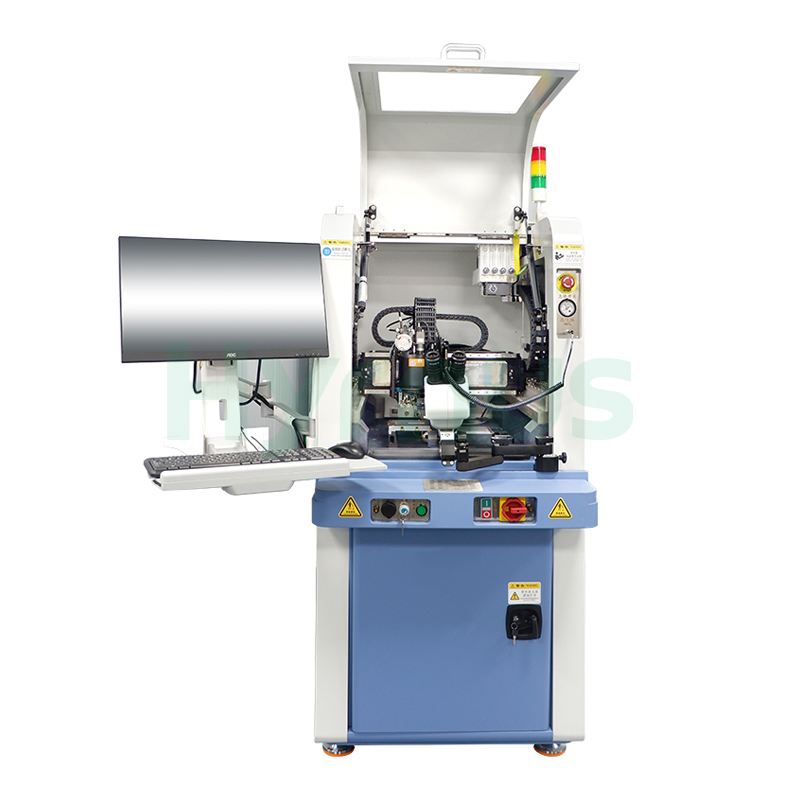

ChinaMesin Ikatan Baji Aluminium Pengikat Wayar Baji Akses Dalam Automatik Sepenuhnya
Pengenalan Produk
Akses Dalam HY-WB900Pengikat Wayar Baji sesuai untuk proses penyambungan pin dalaman cip dalam pengeluaran komponen elektronik khas dan merupakan salah satu peralatan utama dalam pembungkusan komponen elektronik. Ia digunakan terutamanya dalam litar hibrid, COBmodul, MCM, peranti MEMS, peranti/modul RF, peranti optoelektronik, peranti gelombang mikro, peranti ketenteraan, peranti optoelektronik mewah, modul elektronik automotif dan komponen elektronik lain.
Ciri-ciri
| Tidak. | Ciri |
| 1 | Pemantauan ubah bentuk ikatan masa nyata automatik, menyediakan kawalan maklum balas status kimpalan langsung |
| 2 | Pemantauan tenaga ultrasonik masa nyata, menyediakan kawalan maklum balas tenaga kimpalan |
| 3 | Keupayaan kawalan gelung panjang dan ketinggian malar |
| 4 | Mekanisme kawalan wayar ekor motor piezoelektrik, memastikan konsistensi wayar ekor |
| 5 | Keserasian dengan kapilari 19mm dan 25mm |
| 6 | Alat bantu imej penyelenggaraan kepala ikatan definisi tinggi |
Spesifikasi Teknikal
| Tidak. | Parameter | Spesifikasi |
| 1. | Ketepatan Ikatan | ±3 μm @ 3σ |
| 2. | Daya Ikatan | 0~220 g |
| 3. | Kawasan Ikatan | X: 305 mm, Y: 457 mm |
| 4. | Panjang Kapilari | 19 mm, 25 mm |
| 5. | Julat Perjalanan Z | 40 mm |
| 6. | Jenis Wayar | Dawai emas (18~75 μm), Dawai aluminium (18~75 μm) |
| 7. | Julat Putaran P | ±220° |
| 8. | Kelajuan Ikatan | ≥ 4 wayar/s |
| 9. | Kawalan Gelung | Boleh diprogramkan sepenuhnya |
| 10. | Saiz Kili | 2 inci |
| 11. | Julat Ultrasonik | Ketepatan kawalan 0 ~ 4 W, keupayaan aplikasi fleksibel bertingkat |
| 12. | Julat Suhu Pekerja | Suhu bilik ~ 250°C |
| 13. | Julat Kedalaman Rongga | Maksimum 16 mm |
| 14. | Sistem Pengoperasian | Windows 10 |
Syarat penggunaan
| No | Barang | Keperluan |
| 1. | Jejak (L×D×T) | ≤1000 × 1500 × 1700 mm (tidak termasuk ruang monitor) |
| 2. | Berat Peralatan | Lebih kurang 1200 kg |
| 3. | Suhu Ambien | Suhu bilik biasa (20°C ~ 26°C); operasi suhu tinggi akan menjejaskan hayat perkhidmatan peralatan |
| 4. | Keperluan Udara Mampat | 0.4~0.8 MPa, kadar aliran >150 L/min (rawatan kering, penyingkiran habuk, pemisahan minyak-air) |
| Kandungan minyak sisa: 0.01 ppm; Penapisan: zarah >0.01 μm; Suhu takat embun rendah: -20°C | ||
| 5. | Kelembapan Ambien | Kelembapan relatif ≤60% |
| 6. | Getaran Ambien | Getaran boleh menjejaskan ketepatan peralatan; jauhkan daripada sumber getaran |
| 7. | Pembumian | Mesti dibumikan dengan betul. Patuhi peraturan tempatan untuk spesifikasi pembumian. |
| 8. | Lain-lain | - Pastikan bekalan kuasa terletak berhampiran mesin |
| - Meratakan ketepatan dengan instrumen meratakan diperlukan selepas pemasangan di tapak | ||
| - Jangan gunakan mesin di kawasan yang mempunyai bunyi bising yang kuat, getaran, haba yang tinggi atau pencemaran minyak | ||
| - Elakkan memasang mesin berhampiran kipas penyejuk, port pengudaraan atau sumber pencemaran minyak | ||
| 9. | Voltan | 220V ± 10% |
| 10. | Kekerapan | 50/60Hz |
| 11. | Pembumian | Mesti dibumikan |
| 12. | Kuasa | ≤ 500W |
| 13. | Spesifikasi Antara Muka | 5A, 3-wayar fasa tunggal |
