HY-PS13 ialah sistem plasma vakum CCP yang dikhaskan untuk pelucutan, pembersihan dan pengaktifan permukaan fotoresis wafer. Popular dalam makmal penyelidikan dan pengeluaran semikonduktor kelompok kecil, set lengkap ruang keluli tahan karatnya dengan modul pam & gas meningkatkan lekatan permukaan bahan dan hidrofilisiti untuk proses ikatan, salutan dan filem nipis.
Jenama :
HYRNUSNombor Item :
HY-PS13Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPembersih Plasma Vakum RF CCP 13L untuk Pelucutan Fotoresis Wafer dan Pengaktifan Permukaan
Pengenalan Produk

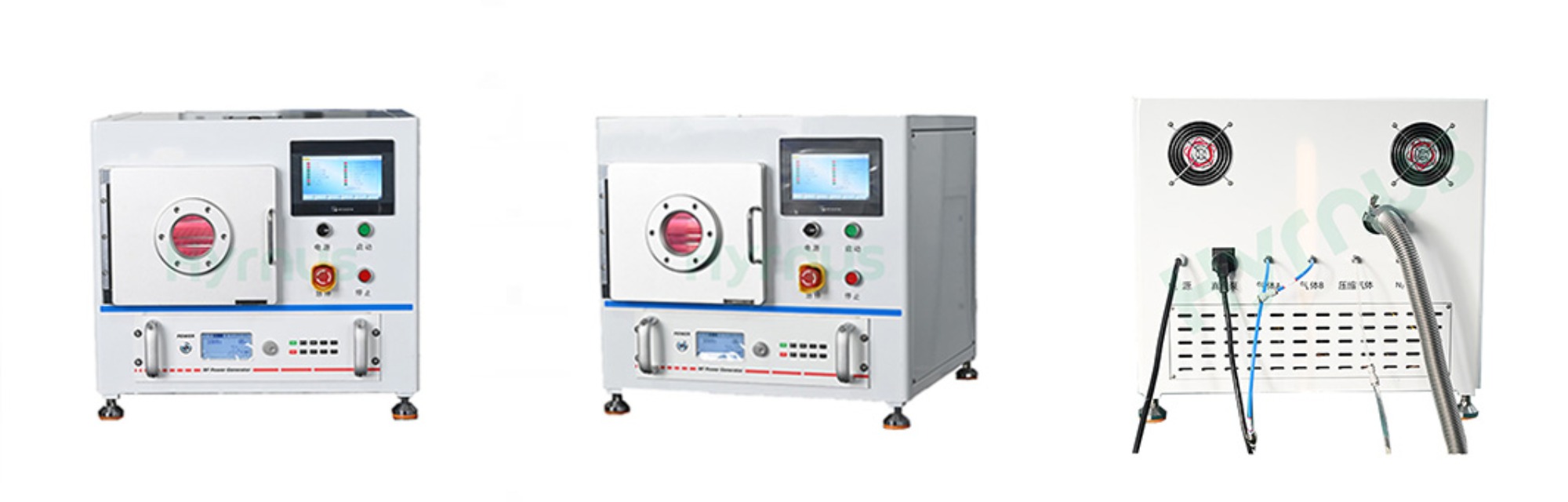

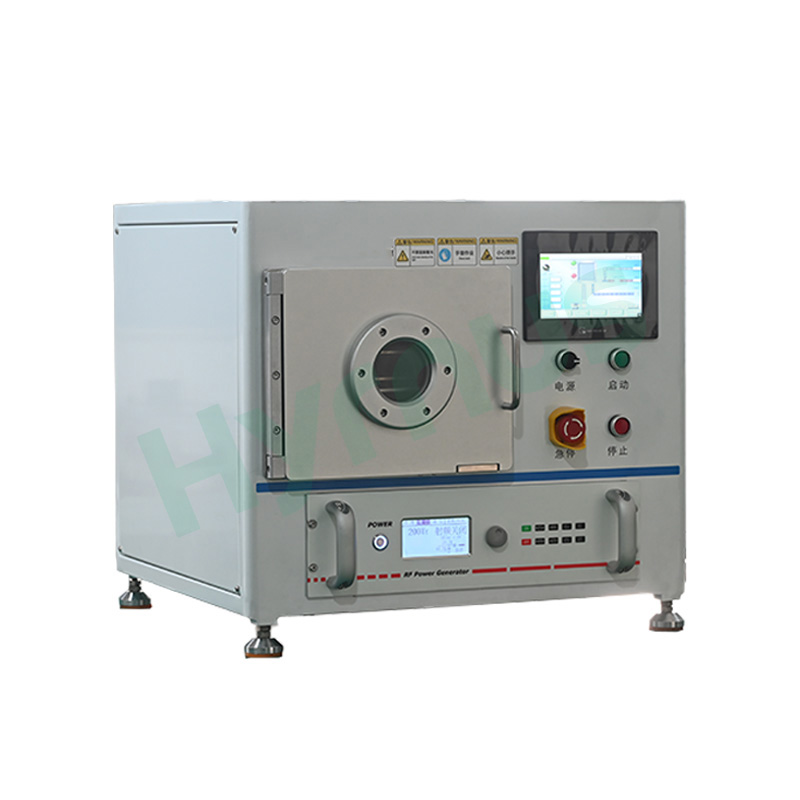

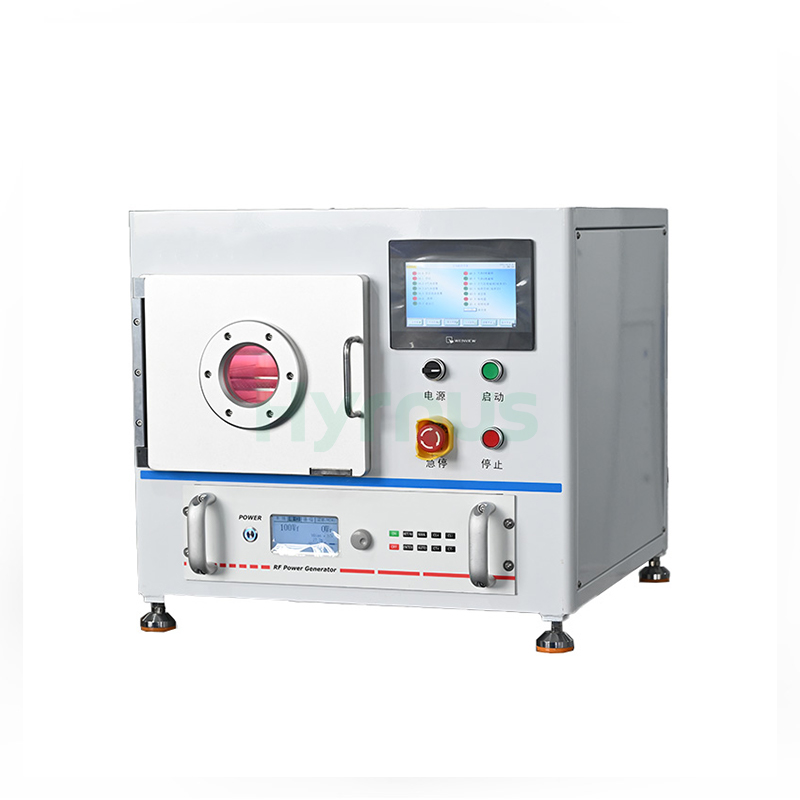

HY-PS13 Pembersih Plasma Vakum RF 13Lialah sistem plasma vakum gandingan kapasitif (CCP) yang direka bentuk untuk pelucutan fotoresis substrat wafer & silikon, pembersihan permukaan dan pengaktifan. Diguna pakai secara meluas oleh makmal penyelidikan universiti, pusat R&D perusahaan dan barisan pembuatan semikonduktor isipadu kecil, unit plasma keluli tahan karat semua segi empat sama ini menggabungkan ruang pemprosesan vakum, penjana plasma, pam vakum dan pemasangan masuk & keluar gas lengkap.
Menampilkan kimpalan hermetik gred tentera, dulang wafer 3 lapisan dan bekalan kuasa RF pemadanan automatik 13.56MHz, ia sangat meningkatkan lekatan permukaan substrat dan mengoptimumkan hidrofilik bahan. Ia memberikan prestasi pemprosesan yang stabil dan konsisten untuk ikatan wafer, salutan, pemendapan filem nipis, pembungkusan mikrofluidik dan semua jenis aliran kerja pengubahsuaian bahan yang tepat.
Aplikasi Produk
1. Pembersihan: Penyingkiran bahan organik, oksida, garam logam, bahan cemar zarah berskala nano, dsb.
2. Pengaktifan: Pengubahsuaian hidrofilik/hidrofobik, penambahbaikan tenaga permukaan, cantuman kumpulan berfungsi, pengoptimuman biokeserasian, dsb.
3. Pengukiran: Pencorakan permukaan, pengukiran mikro, pelarasan morfologi & kekasaran permukaan, dsb.
4. Ikatan: Ikatan peranti mikrofluidik seperti cip PDMS.
5. Pelucutan Fotoresis: Abu fotoresis, penyingkiran salutan anti-pantulan bawah (BARC), dsb.
Ciri-ciri Produk
1. Ruang vakum keluli tahan karat yang dihasilkan dengan teknologi kimpalan gred tentera, memberikan kedap udara yang luar biasa dan ketahanan jangka panjang untuk pemprosesan plasma yang stabil.

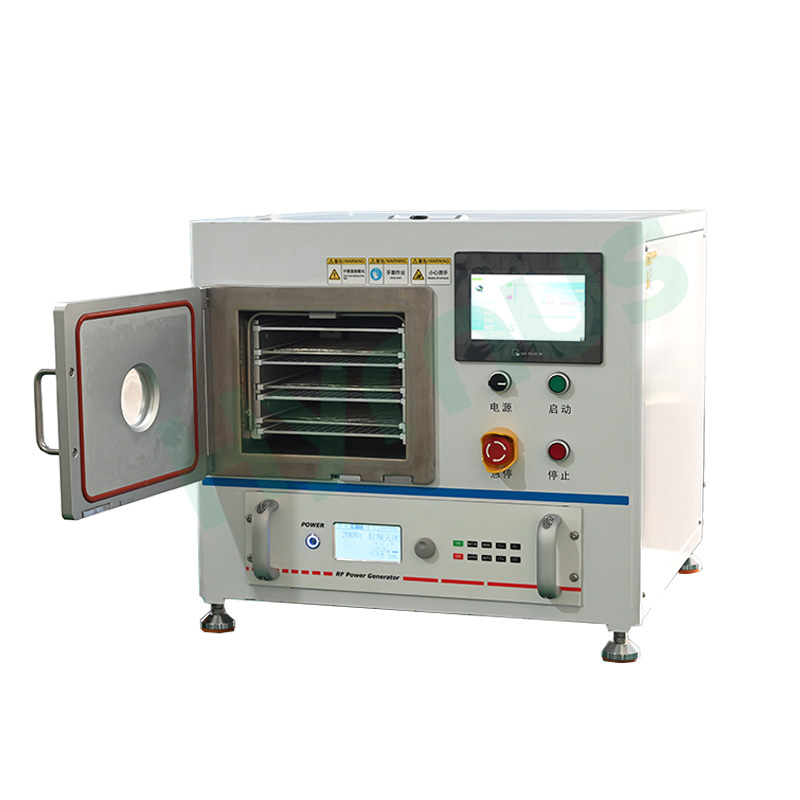

2. Reka bentuk dulang sampel keluli tahan karat 3 lapisan menyokong pemprosesan kelompok kecil dan memaksimumkan penggunaan ruang ruang dalaman dengan ketara.
3. HMI skrin sentuh mesra pengguna membolehkan pemantauan masa nyata dan kawalan parameter penuh bagi keseluruhan kitaran pemprosesan.
4. Menyimpan berbilang resipi proses tersuai untuk penarikan balik satu klik; semua data proses sejarah boleh dikesan sepenuhnya untuk rekod eksperimen dan pengeluaran.
5. Pengawal aliran jisim MFC berketepatan tinggi berganda, membolehkan ujian fleksibel nisbah gas campuran untuk mengoptimumkan hasil pembersihan dan rawatan.
6. Dilengkapi dengan bekalan kuasa plasma RF 13.56MHz dengan padanan impedans automatik, menawarkan kestabilan dan kebolehulangan proses yang unggul.

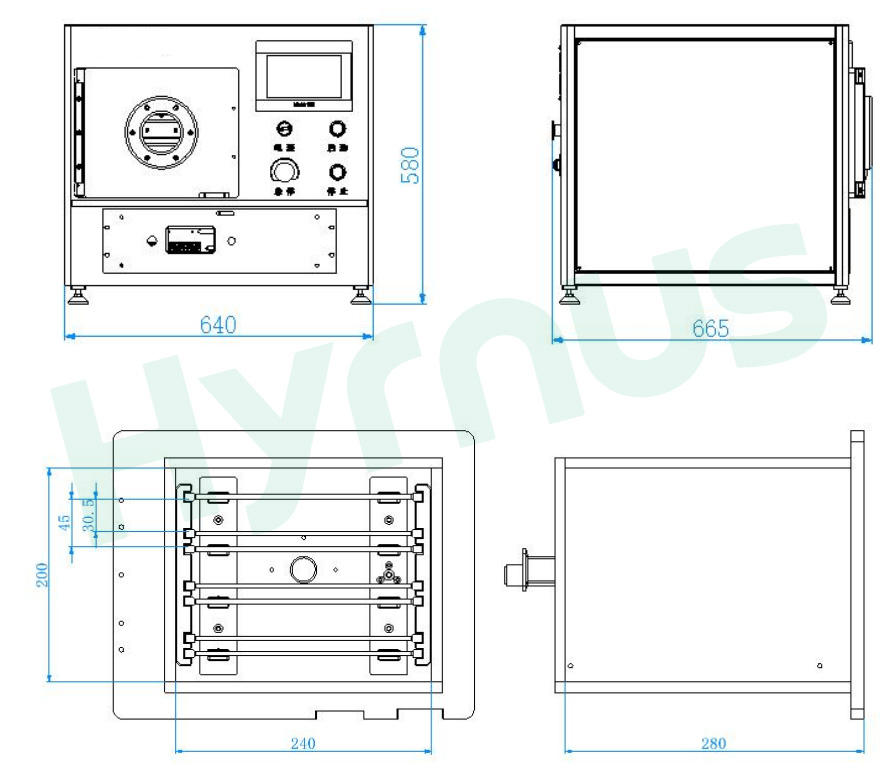

Lukisan Garis Besar Mesin dan Gambarajah Kebuk Vakum
Spesifikasi Teknikal
| Tidak. | Kategori | Barang | Spesifikasi & Parameter |
| 1 | Penjana Plasma | Bekalan Kuasa Keadaan Pepejal | Boleh laras dari 0–300W, output gelombang sinus standard; kestabilan ≤ ±0.5%; perlindungan terhadap voltan lampau, arus lampau, suhu lampau dan kuasa pantulan |
| Penjodoh Frekuensi Tinggi Anti-radiasi | Pemadanan automatik berkelajuan tinggi dalam masa 0.1 saat, menyokong komunikasi rangkaian | ||
| Frekuensi RF | 13.56 MHz | ||
| 2 | Dewan Reaksi Vakum | Bahan Ruang | Keluli tahan karat 316 yang diimport dengan pengedap gred tentera |
| Isipadu Ruang | 240(L) × 280(J) × 200(T) mm; 13L | ||
| Ruang Pemprosesan Berkesan | 205(L) × 210(J) × 30(T) mm | ||
| Lapisan Pemprosesan | 3 lapisan | ||
| Jarak Elektrod | 45 mm | ||
| Jarak Dulang | 30 mm | ||
| Keseragaman | Keseragaman dalam wafer ≤ ±20%; keseragaman wafer-ke-wafer ≤ ±20%; keseragaman kelompok-ke-kelompok ≤ ±20% | ||
| 3 | Elektrod Pelepasan | Elektrod | Elektrod aloi aluminium kekonduksian tinggi khas |
| Mod Pelepasan | Mod pelepasan tindak balas ion CCP & RIE | ||
| 4 | Kawalan Litar Gas | Pengawal Aliran Jisim Gas | 300 SCCM |
| Reka Bentuk Litar Gas | Reka bentuk salur masuk gas kebuk seragam untuk menjamin kesan pembersihan & etsa yang konsisten | ||
| Saluran Gas | 2 saluran gas, serasi dengan O₂, Ar, N₂, H₂, dsb. Beritahu kami terlebih dahulu jika gas menghakis diperlukan | ||
| 5 | Pengukuran Vakum | Sistem Pengukuran Vakum | Julat pengukuran: 5×10⁻² ~ 1.0×10⁵ Pa |
| Ketepatan pengukuran: 0.1 Pa | |||
| 6 | Sistem Pam | Pam Vakum | 16 m³/j |
| Saluran Paip Vakum | Saluran paip keluli tahan karat + injap pneumatik | ||
| 7 | Sistem Kawalan | Mod Kawalan | PLC |
| Skrin sentuh | Panel sentuh 7 inci | ||
| Pemantauan Masa Nyata | Paparan masa nyata kuasa, darjah vakum, tekanan udara, aliran gas, masa kerja, dll. | ||
| Program Perisian | Sistem kawalan plasma berpaten yang dibangunkan sendiri; pengurusan autoriti 3 peringkat; mod auto & manual; tetapan parameter resipi, penyimpanan & penarikan balik; pertanyaan sejarah penggera, pemantauan IO | ||
| Fungsi Penggera | Penggera perlindungan vakum, penggera kehilangan cahaya, penggera beban lampau kuasa, penggera tekanan udara, penggera jujukan fasa | ||
| 8 | Keadaan Tapak | Fungsi Pengimbangan Tekanan | Menyokong salur masuk gas proses dengan masa pengimbangan yang boleh dikonfigurasikan untuk penstabilan tekanan |
| Bekalan Kuasa | 220V, 50/60Hz, 9A | ||
| Penyambung Paip Gas | Diameter 6 mm | ||
| Keperluan Ketulenan Gas | 99.99% | ||
| Tekanan Masuk Gas | 0.4–0.6 MPa | ||
| Pelabuhan Ekzos | Flange KF25 | ||
| 9 | Parameter Unit Keseluruhan | Jumlah Penggunaan Kuasa | 2 KW |
| Dimensi Keseluruhan | 640mm (L) × 665mm (P) × 580 mm (T) |
Persekitaran Operasi (Item yang Perlu Disediakan oleh Pelanggan)
| Tidak. | Barang | Keperluan |
| 1 | Bekalan Kuasa | Piawaian grid: 220V, 50/60Hz, turun naik voltan ±10%; wayar pembumian memenuhi piawaian antarabangsa; tiada gangguan elektromagnet yang kuat di sekitar kedudukan pemasangan peralatan. |
| 2 | Persekitaran Pemasangan | Suhu ambien: 0–40°C; Kelembapan relatif: 15%–60%. |
| 3 | Sumber Gas | Silinder gas untuk O₂, Ar, N₂, H₂ dan gas proses lain (dilengkapi dengan injap pengurang tekanan); tekanan gas masuk ＞0.3MPa; diameter penyambung paip gas: Φ6mm. |
| 4 | Saluran Paip Ekzos | Sambungkan ke saluran keluar ekzos pam vakum (wajib untuk aplikasi bilik bersih). |
