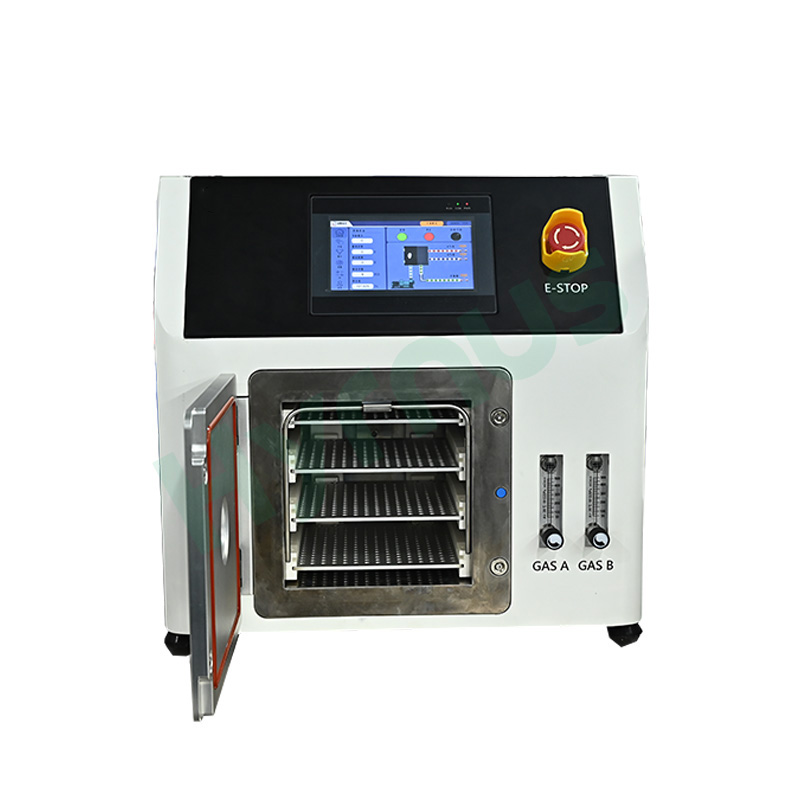

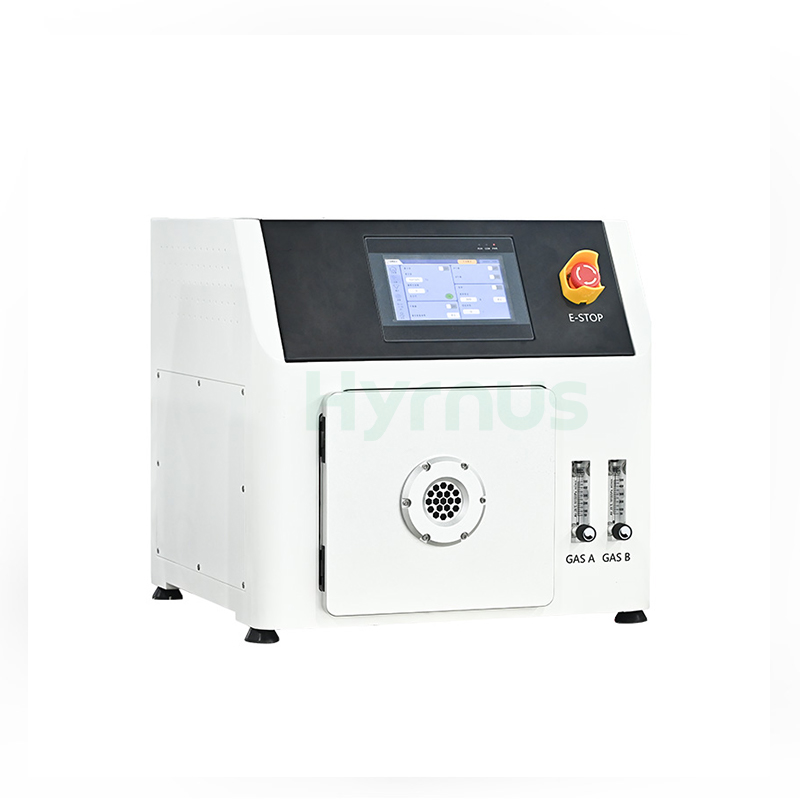

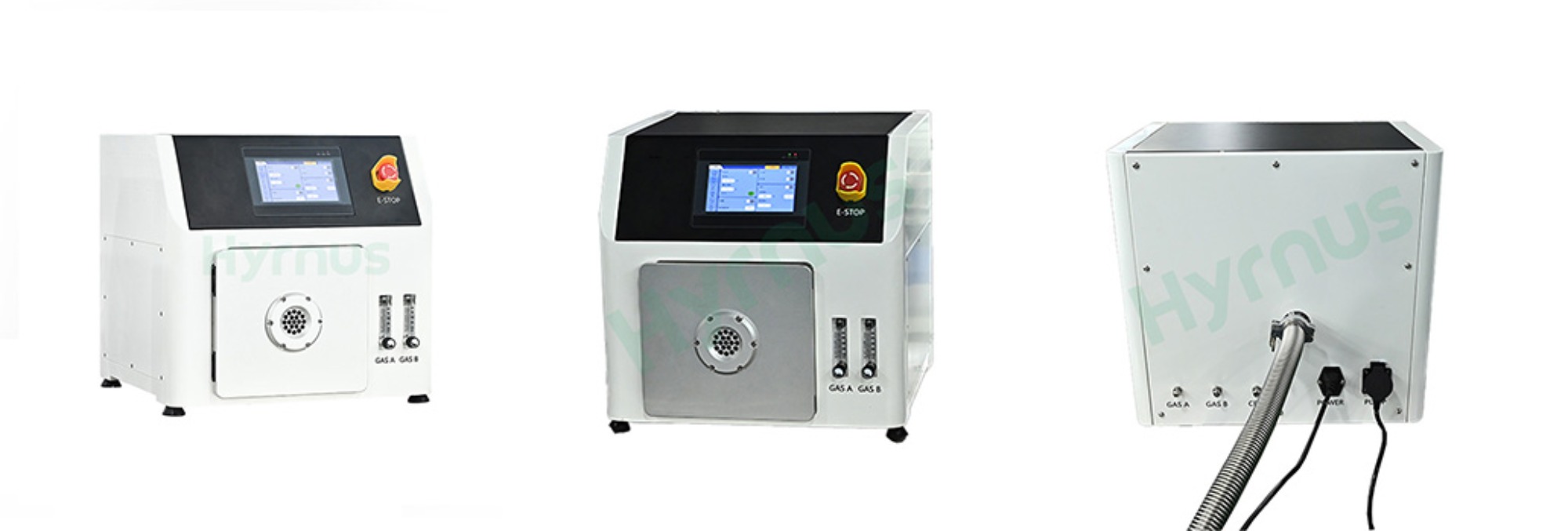

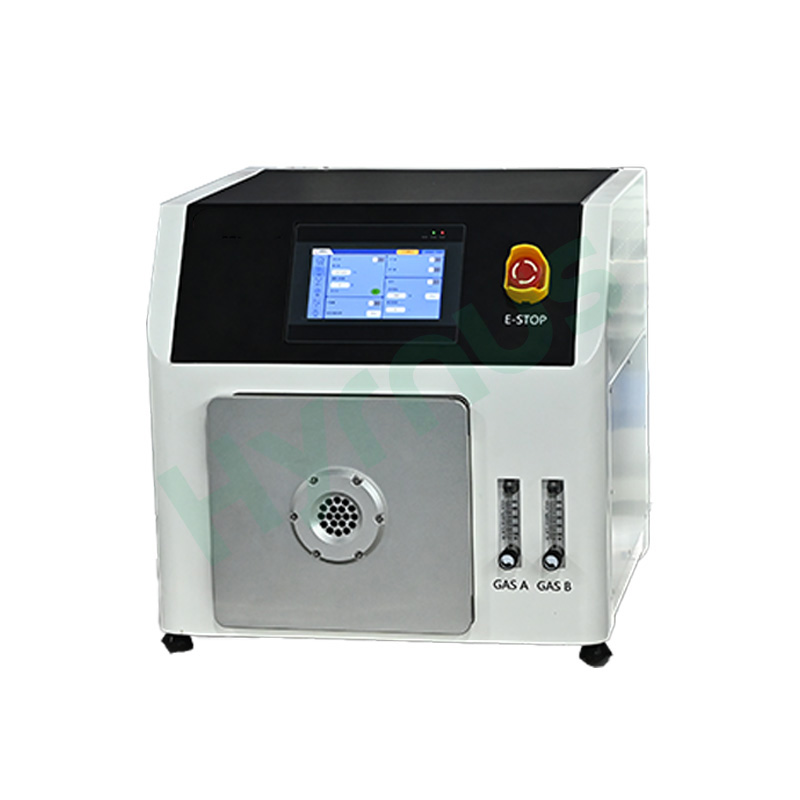

Mesin Pembersih Plasma Vakum Padat Boleh Laras Berterusan 0–300W untuk R&D Makmal

Pengenalan Produk

HY-ES10 ialah Mesin Pembersih Plasma Vakum Padat Boleh Laras Berterusan 0–300W direka bentuk untuk universiti, institut penyelidikan, makmal R&D korporat dan aplikasi prototaip kelompok kecil. Mengguna pakai teknologi penjanaan CCP (Plasma Gandingan Kapasitif) yang matang dan andal, unit ini mempunyai reka bentuk bersepadu semua-dalam-satu yang terdiri daripada ruang tindak balas vakum, penjana plasma, unit pam vakum, litar gas jitu berbilang saluran dan sistem kawalan PLC pintar.

Dengan teknologi plasma suhu rendah, mesin ini menjalankan pelbagai proses termasuk pembersihan permukaan, pengaktifan, pengetsaan mikro, ikatan wafer dan pengabuan fotoresis. Ia meningkatkan lekatan permukaan bahan dengan ketara dan mengubah sifat hidrofilik atau hidrofobik, berfungsi sebagai peralatan pra-pemprosesan universal untuk proses ikatan bahan, salutan dan pemendapan filem substrat.

Aplikasi Produk

Ciri-ciri Produk

1. Ruang vakum keluli tahan karat dengan proses kimpalan gred tentera, menampilkan ketegasan yang sangat baik dan rintangan kakisan yang luar biasa.

2. Dilengkapi dengan 2 elektrod terbina dalam dan dulang pemprosesan berbilang lapisan untuk memaksimumkan penggunaan ruang.

3. HMI skrin sentuh intuitif untuk operasi mesra pengguna, yang memaparkan parameter proses masa nyata.

4. Menyokong penyimpanan berbilang resipi proses untuk penarikan balik satu klik, membolehkan pengesanan data penuh.

5. Dua saluran gas bebas dikonfigurasikan untuk memudahkan penyelidikan tentang bagaimana nisbah gas yang berbeza mempengaruhi hasil pembersihan.

6. Sistem pengagihan gas jenis perolakan membentuk peredaran gas dinamik semasa operasi dengan pengambilan udara seragam untuk memberikan prestasi pembersihan yang unggul.

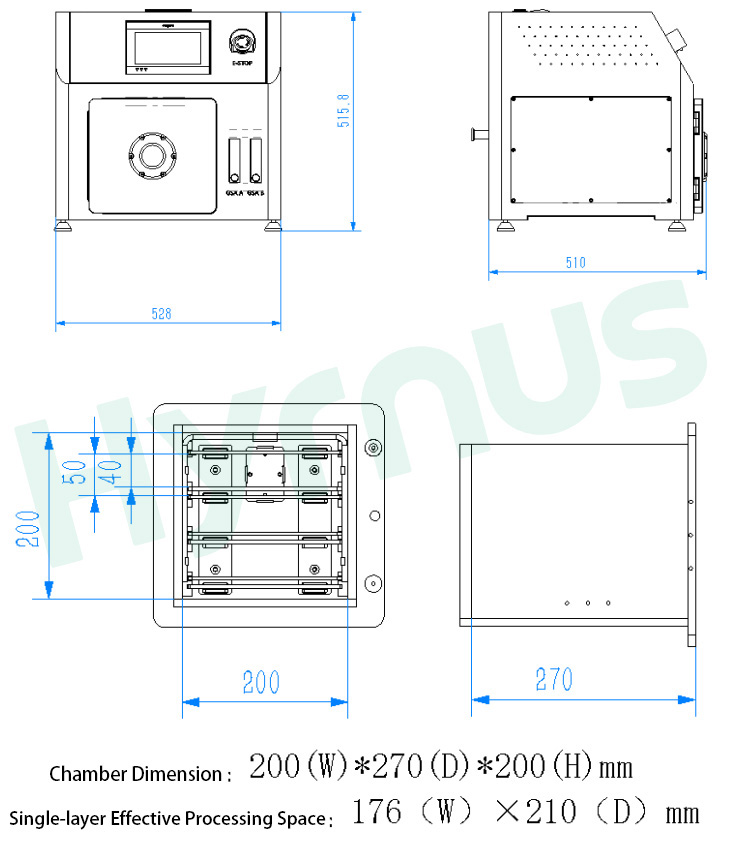

Lukisan Garis Besar Mesin dan Gambarajah Kebuk Vakum





Spesifikasi Teknikal



Tidak.	Kategori	Nama Item	Parameter
1	Penjana Plasma	Kuasa	0–300W, boleh laras secara berterusan
		Kekerapan	40 KHz
2	Dewan Reaksi Vakum	Bahan Ruang	Keluli tahan karat 316 yang diimport dengan pengedap gred tentera
		Isipadu Ruang	10.8 liter
		Dimensi Ruang	200(L) × 270(J) × 200(T) mm
		Kawasan Pemprosesan Berkesan Lapisan Tunggal	176(L) × 210(J) mm
		Kuantiti Elektrod	2 elektrod khusus aloi aluminium bersalut emas
		Lapisan Pemprosesan	3 lapisan
		Jarak Ketinggian Lapisan Tunggal	T: 35 mm
3	Sistem Kawalan Gas	Pengawal Aliran Gas	500 SCCM
		Kuantiti Saluran Gas	2 saluran bebas, serasi dengan O₂, Ar, N₂, H₂, dsb.
			(Beritahu kami terlebih dahulu jika gas menghakis diperlukan)
4	Pengukuran Vakum	Sistem Pengukuran Vakum	Julat Pengukuran: 5×10⁻² ~ 1.0×10⁵ Pa
			Ketepatan Pengukuran: 0.1 Pa
5	Sistem Pam	Pam Vakum	Kelajuan Pam: 16 m³/J
		Saluran Paip Vakum	Saluran paip keluli tahan karat + injap pneumatik
6	Sistem Kawalan	Skrin Sentuh	7 inci
		Mod Kawalan	PLC
		Pemantauan Masa Nyata	Kuasa, tempoh kerja
		Program Perisian	Sistem kawalan plasma berpaten yang dibangunkan sendiri, mod auto/manual, pemantauan IO
		Fungsi Penggera	Perlindungan anti-salah operasi vakum
		Fungsi Pengimbangan Tekanan	Menyokong salur masuk gas proses dengan masa pra-pengimbangan yang boleh laras

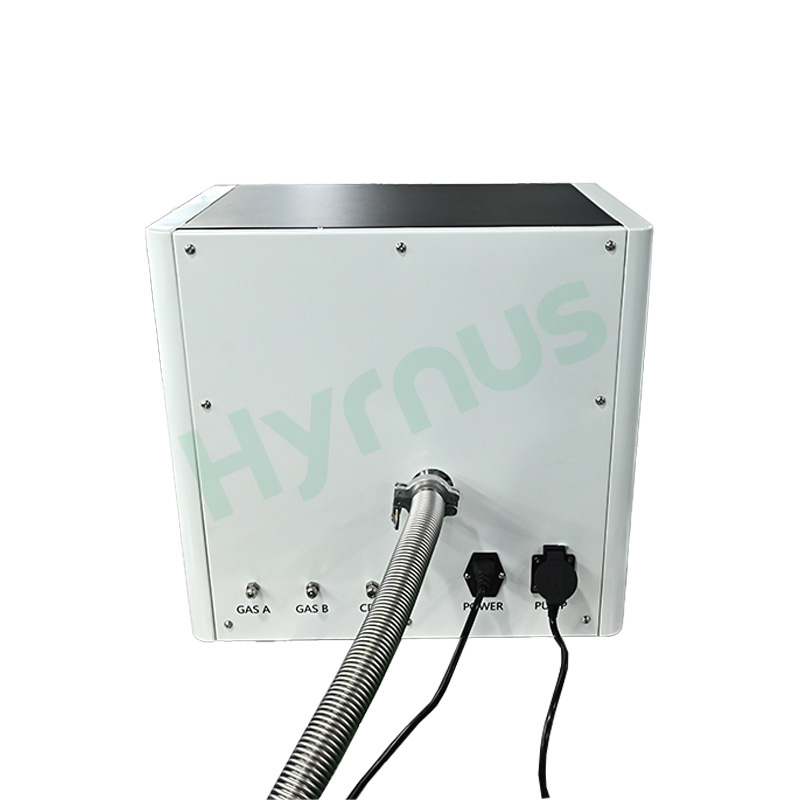

7	Keperluan Utiliti	Bekalan Kuasa	220V 50/60Hz 9A
		Antara Muka Paip Gas	Diameter: 6 mm
		Ketulenan Gas	99.99%
		Tekanan Gas	0.4–0.6 MPa
		Pelabuhan Ekzos	KF25



Persekitaran Operasi (Item yang Perlu Disediakan oleh Pelanggan)



Tidak.	Kategori	Keperluan
1	Bekalan Kuasa	Grid input: 220V, 50/60Hz, turun naik voltan ±10%; wayar pembumian mesti memenuhi piawaian antarabangsa; tiada gangguan elektromagnet yang kuat di sekitar kedudukan pemasangan.
2	Keadaan Pemasangan	Suhu ambien: 0–40°C; Kelembapan relatif ambien: 15%–60%.
3	Bekalan Gas	Silinder gas untuk O₂, Ar, N₂, H₂ dsb. (mesti dilengkapi dengan pengatur tekanan); tekanan masuk ＞0.3MPa; saiz penyambung paip gas: Φ6mm.
4	Saluran Paip Ekzos	Sambungkan ke port ekzos pam vakum (wajib jika dipasang di bilik yang bersih / bebas habuk).
